Konfigurieren Sie zunächst den RS485-Adapter. Dazu müssen die „Jumper" und Dip-Schalter entsprechend dem
nachfolgendem Bild eingestellt werden.
Schalter 1
Schalter 2
Schalter 3
Montieren Sie das mitgelieferte Datenkabel (5m) an den RS485-Adapter. Verdrahten sie dabei den „+" und „-"
(siehe Abbildung 53) und verlegen Sie das Kabel in den Mini 3-3/Mini 3-6 durch die für den RS485 Bus
vorgesehene Verschraubung. Das Datenkabel kann durch ein beliebiges geschirmtes 2-Adriges Datenkabel mit
0,5 mm² ersetzt werden (z.B. J-Y(St) 1x2x0,8 oder LiYCY 2x0,5).
Aderfarbe Weiß auf Klemme „
Aderfarbe Braun auf Klemme „
Verdrahten Sie anschließend das Kommunikationskabel in dem Speicher wie in Abbildung 54 dargestellt wird.
Sollten Elektromagnetische Störungen von außen kommen, können die den Adapter am Anschluss GND Erden
und den Schirm des Datenkabels ebenfalls auf die Klemme legen.
Installations- und Benutzerhandbuch
Seite 44

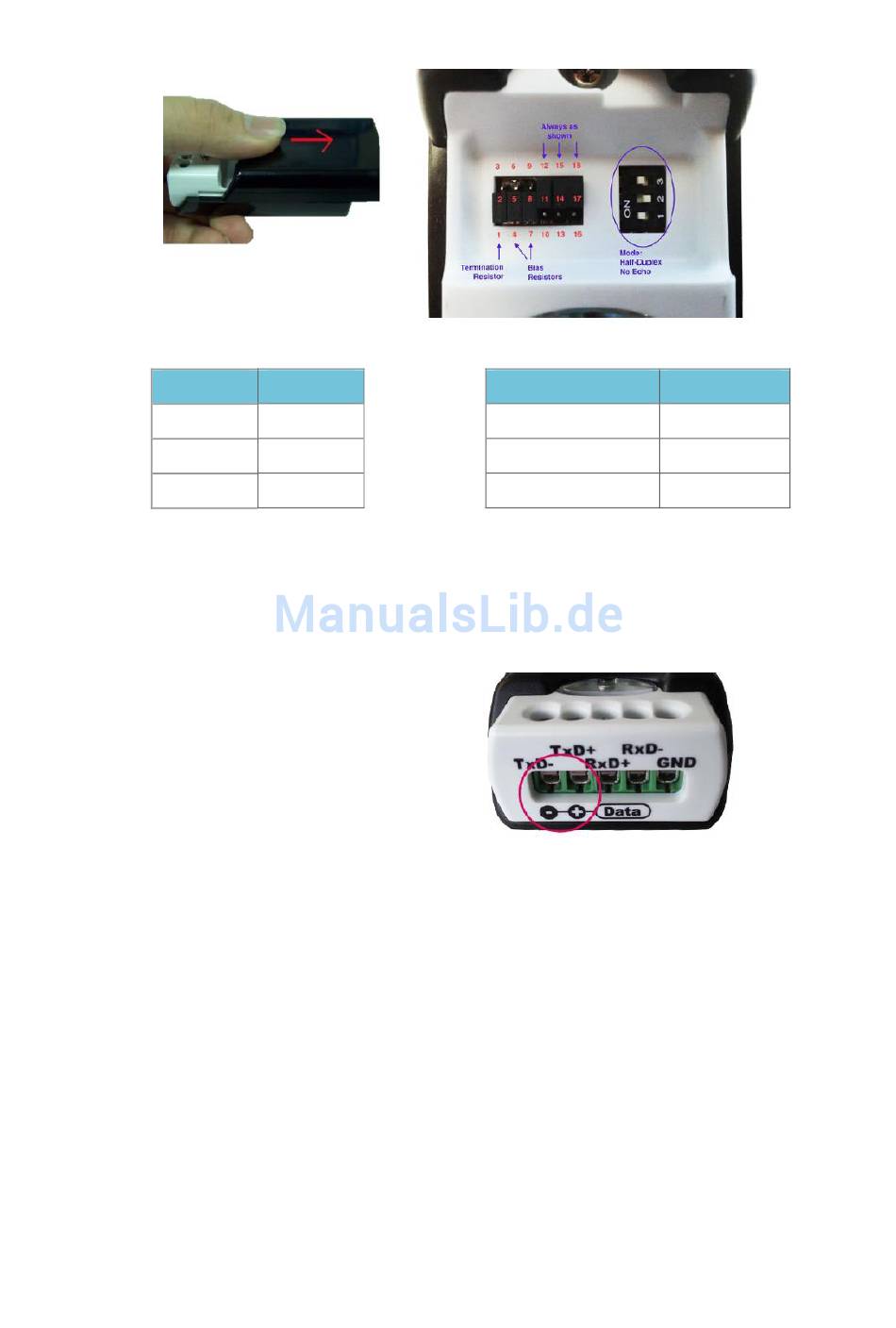

Abbildung 52: RS485 USB-COM-TB Adapter Konfiguration
Position
ON
OFF
ON
-
" am Adapter
+
" am Adapter
Abbildung 53: Anbindung für Kommunikationskabel
1. Jumper
2. und 3. Jumper
Restliche Jumper
Position
1-2
4-5 / 7-8
So belassen
