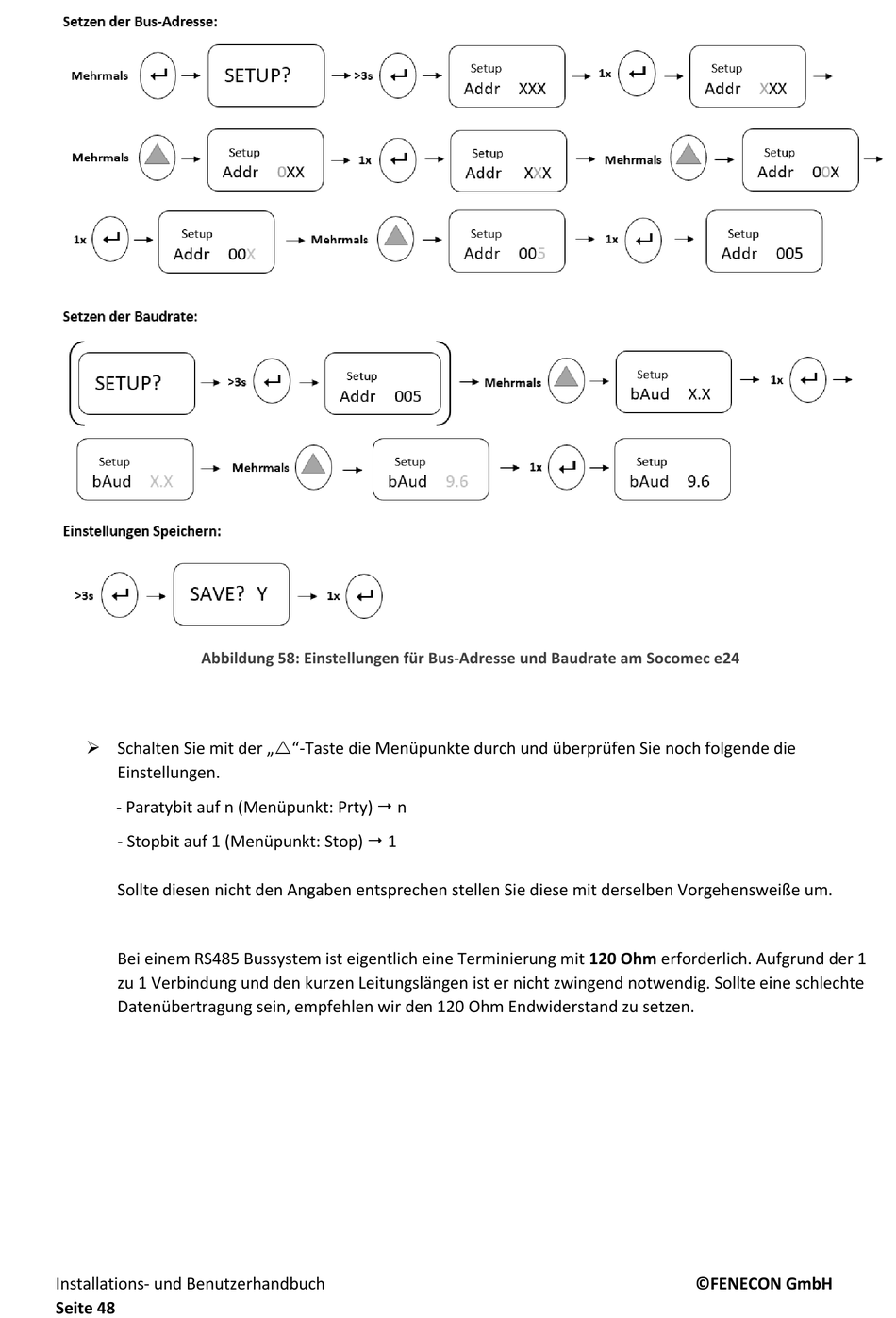

Abbildung 58: Einstellungen für Bus-Adresse und Baudrate am Socomec e24
 Schalten Sie mit der „"-Taste die Menüpunkte durch und überprüfen Sie noch folgende die
Einstellungen.
- Paratybit auf n (Menüpunkt: Prty)  n
- Stopbit auf 1 (Menüpunkt: Stop)  1
Sollte diesen nicht den Angaben entsprechen stellen Sie diese mit derselben Vorgehensweiße um.
Bei einem RS485 Bussystem ist eigentlich eine Terminierung mit 120 Ohm erforderlich. Aufgrund der 1
zu 1 Verbindung und den kurzen Leitungslängen ist er nicht zwingend notwendig. Sollte eine schlechte
Datenübertragung sein, empfehlen wir den 120 Ohm Endwiderstand zu setzen.
