Fenecon Mini 3-3 Installations- Und Benutzerhandbuch Seite 36

Montage der CT-Stromsensoren am Mini 3-3 oder Mini 3-6:
Schließen Sie das Kabel der Stromsensoren am Speicher an. Der Anschluss liegt direkt über den Grid-Anschluss.
Der Stecker muss, wie in folgender Abbildung, belegt werden.
Schwarz auf Pin 3 (von oben)
Weiß auf Pin 4 (von oben)
Eingang CT2
von PV-Anlage
Schwarz
Weiß
Installations- und Benutzerhandbuch
Seite 36

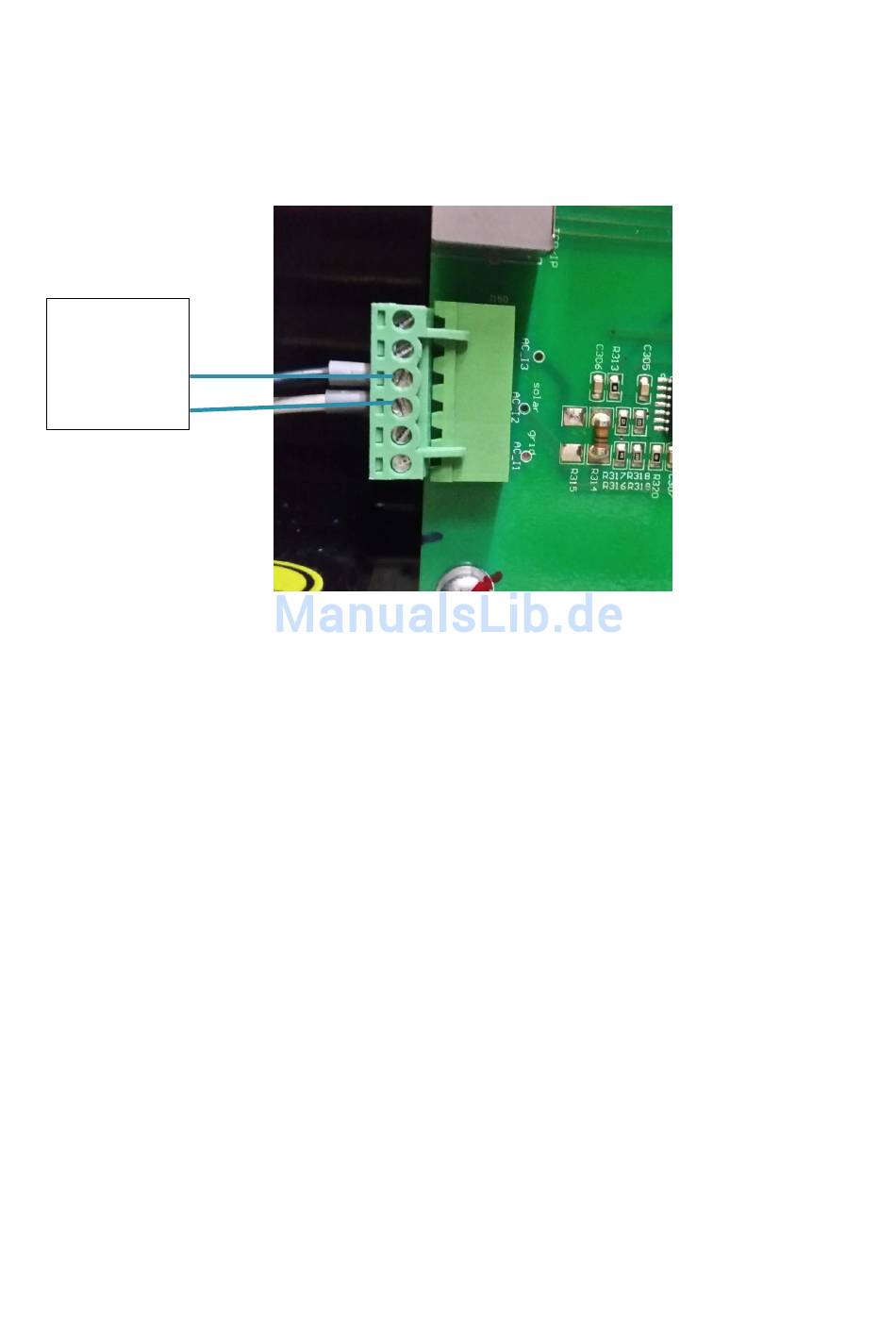

Abbildung 40: Anschluss Stromsensoren an Mini 3-3
©FENECON GmbH
