5.10 Anschluss 3-Phasen Sensor (Socomec e24)

Für die Einbindung der Mini Serie in ein dreiphasiges Stromnetz ist der Socomec e24 erforderlich. Für die
Verbindung zwischen Socomec e24 Leistungszähler und Speicher ist das mitgelieferte Kommunikationskabel
(10m) vorgesehen. Es kann durch ein beliebiges geschirmtes 2-Adriges Datenkabel mit 0,5 mm² ersetzt werden
(z.B. J-Y(St) 1x2x0,8 oder LiYCY 2x0,5).
Der Socomec e24 kann bis zu einem Strom von 80 A pro Phase betrieben werden.
Schließen Sie den Socomec e24 direkt nach dem Zähler an. Beachten Sie bitte dabei die Stromrichtung.
Socomec e24 Leistungsanschlüsse:
Socomec e24 vom Zähler zu L1, L2 und L3
Socomec e24 Abgang L1, L2 und L3.
Socomec e24 RS485-Busanbindung:
Socomec e24 Anschlussklemme 2 (B; -) zu Mini 3-3 Anschlussklemme B2
Socomec e24 Anschlussklemme 3 (A; +) zu Mini 3-3 Anschlussklemme A2
Übersicht der Anschlüsse Socomec e24:

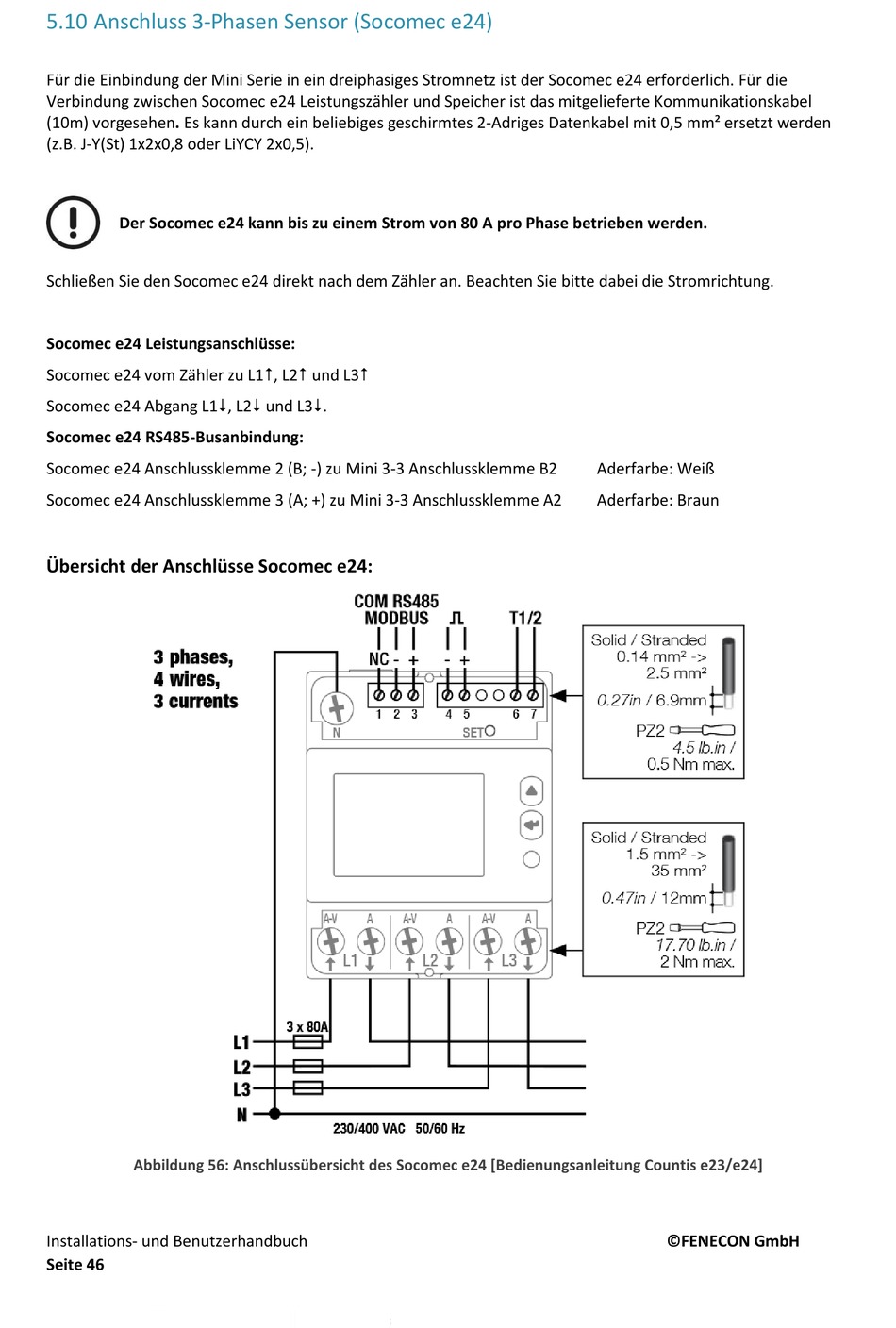

Abbildung 56: Anschlussübersicht des Socomec e24 [Bedienungsanleitung Countis e23/e24]
Installations- und Benutzerhandbuch
Seite 46
Aderfarbe: Weiß
Aderfarbe: Braun
