Verdrahten Sie anschließend das Kommunikationskabel in dem Speicher wie in Abbildung 47 dargestellt wird.
Sollten Elektromagnetische Störungen von außen kommen, können die den Adapter am Anschluss GND Erden
und den Schirm des Datenkabels ebenfalls auf die Klemme legen.
Kommunikationsverbindung
(Busanbindung) vom FEMS zu
Speicher)
Obere Draht: Weiß (-, B1)
unterer Draht: Braun (+, A1)
Verbinden Sie das FEMS über ein LAN-Kabel mit dem Internet. Verwenden Sie anschließend das im Lieferumfang
enthaltene Netzteil (5 V) um das FEMS an das Stromnetz anzubinden. Auf der rechten Seite ist der Anschluss für
den USB-RS485 Adapter. Verbinden Sie damit das FEMS mit dem Adapter. Sie können den Adapter und das FEMS
mit dem Beiliegenden Montagpads am Gehäuse des Speichers befestigen.
Das FEMS darf nicht innerhalb des Speichers installiert werden.
Installations- und Benutzerhandbuch
Seite 40

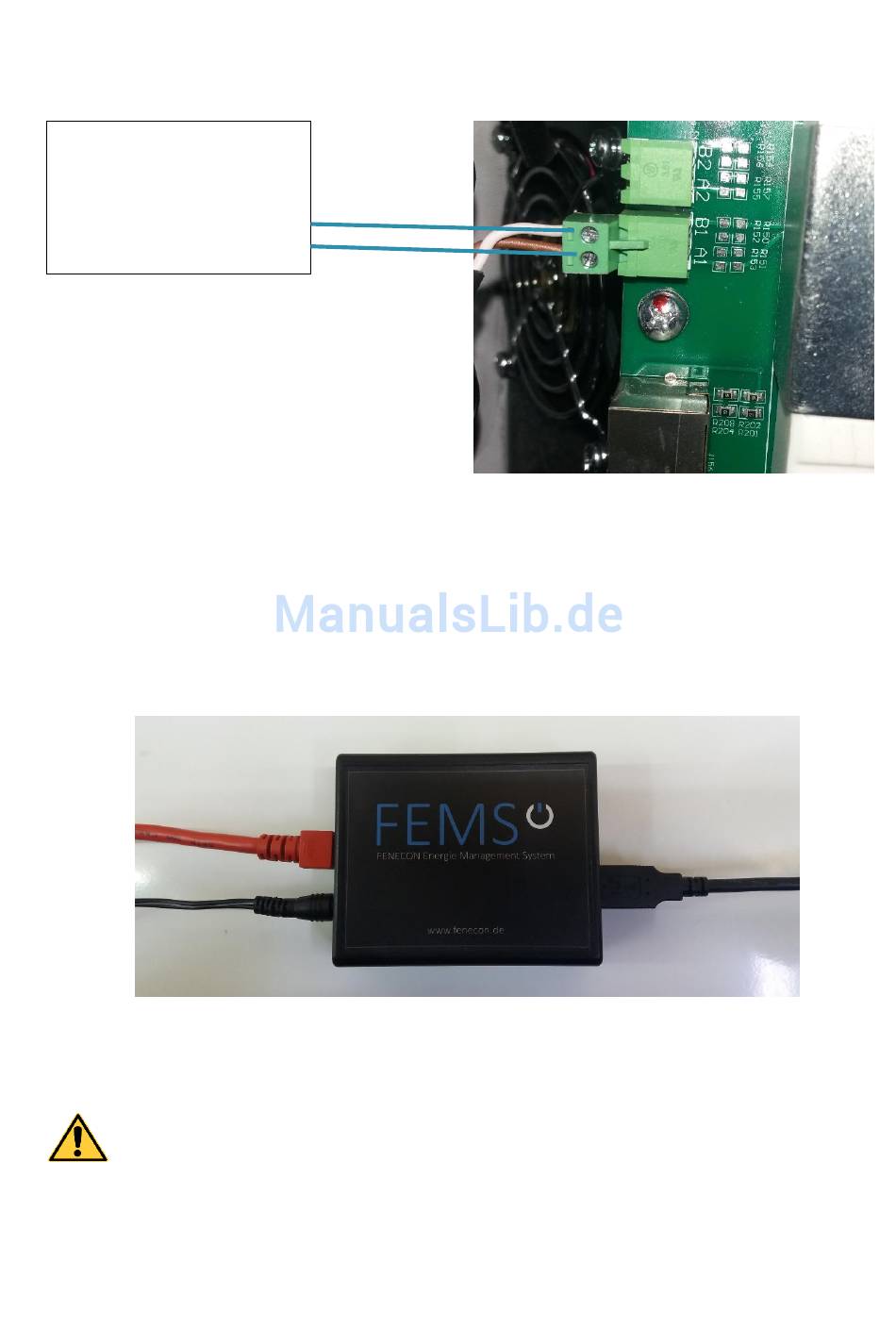

Abbildung 47: Anschluss USB-RS485 Adapter an Mini 3-3
