Fenecon Mini 3-3 Installations- Und Benutzerhandbuch Seite 31

Schließen Sie als nächstes die 12 V Versorgung für die Steuereinheit der Batterieerweiterung und die LAN-
Verbindung zur Kommunikation an. Achten Sie dabei auf die richtige Polung.
Versorgung Steuerung DC+:
Versorgung Steuerung DC-:
LAN-Verbindung:
Beachten Sie bitte das die Versorgung der Steuerung im Mini 3-3 auf zwei separate Klemmen liegen.
Bei der Batterieerweiterung sind die Pole auf einer Klemme und der Minus-Eingang ist oben.
Installations- und Benutzerhandbuch
Seite 31
Mini 3-3 DC+ zu Mini Plus 3 DC+ Aderfarbe: Braun
Mini 3-3 DC- zu Mini Plus 3 DC- Aderfarbe: Blau
Mini 3-3 LAN (oben) zu Mini Plus 3 LAN: Netzwerkkabel

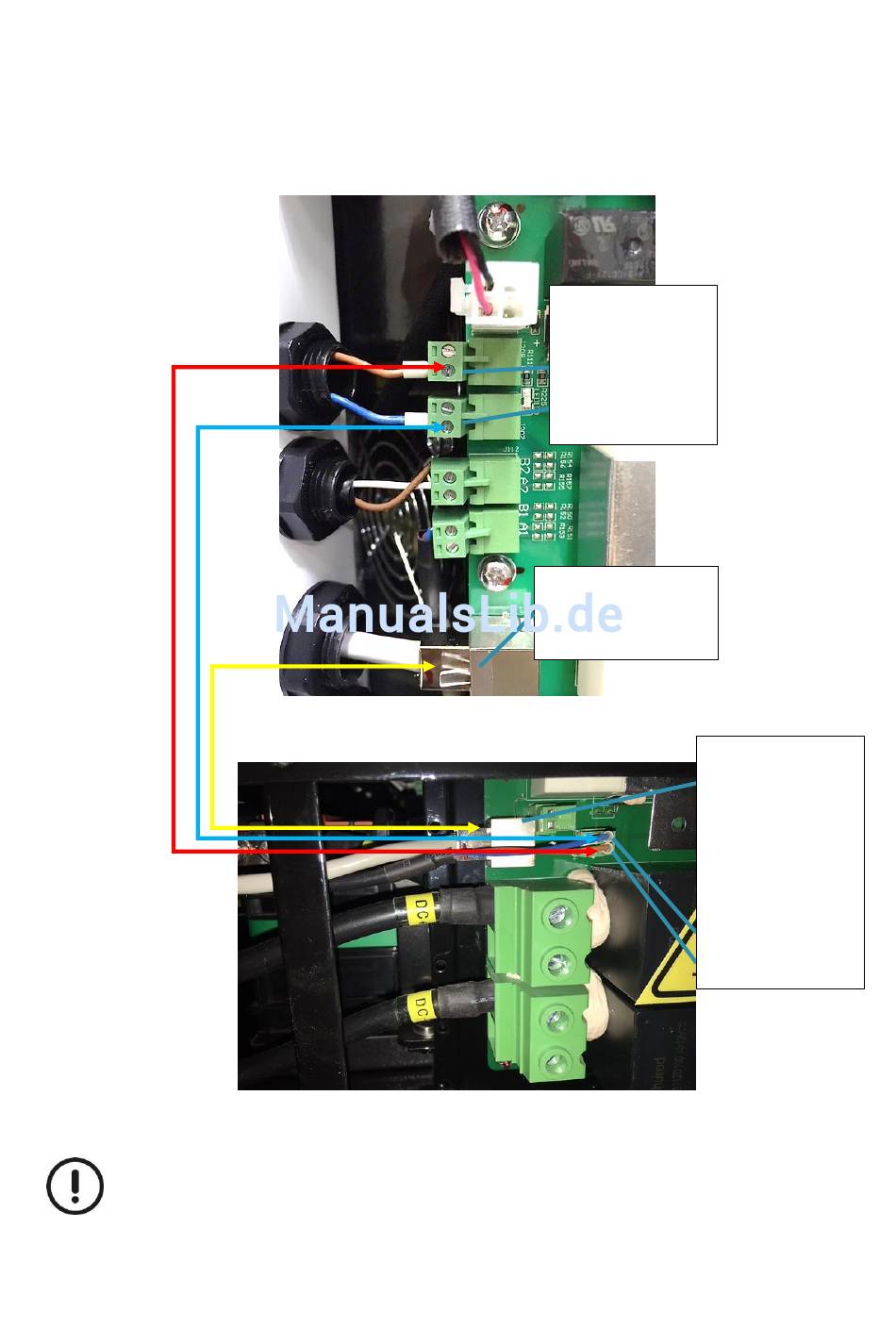

Abbildung 32: Mini 3-3 mittlere Anschlussübersicht
Abbildung 33: Batterieerweiterung Mini Plus3
Versorgung für
Steuerspannung
DC+
DC-
Kommunikations-
anschluss zur
Batterieerweiterung
Kommunikations-
anschluss zum
Speicher
Versorgung für
Steuerspannung
DC-
DC+
