5.6 Anschluss der Stromsensoren für Wechselrichter
Installieren Sie die CT-Stromsensoren im Verteilerschrank an den Außenleitern des PV-Wechselrichters.
Beachte: Der Bodendeckel des Stromsensors gibt die Installationsrichtung an. Pfeil zeigt in Stromrichtung d.h.
weg von L-OUTPUT des PV-Wechselrichters.
Bei einem dreiphasigen PV-Wechselrichter wird die Gesamterzeugung vom Speicher errechnet. Verbinden Sie
Stromsensoren mit dem Eingangsklemmen des Mini 3-3/Mini 3-6 für die CT-Stromsensoren.
Installations- und Benutzerhandbuch
Seite 35

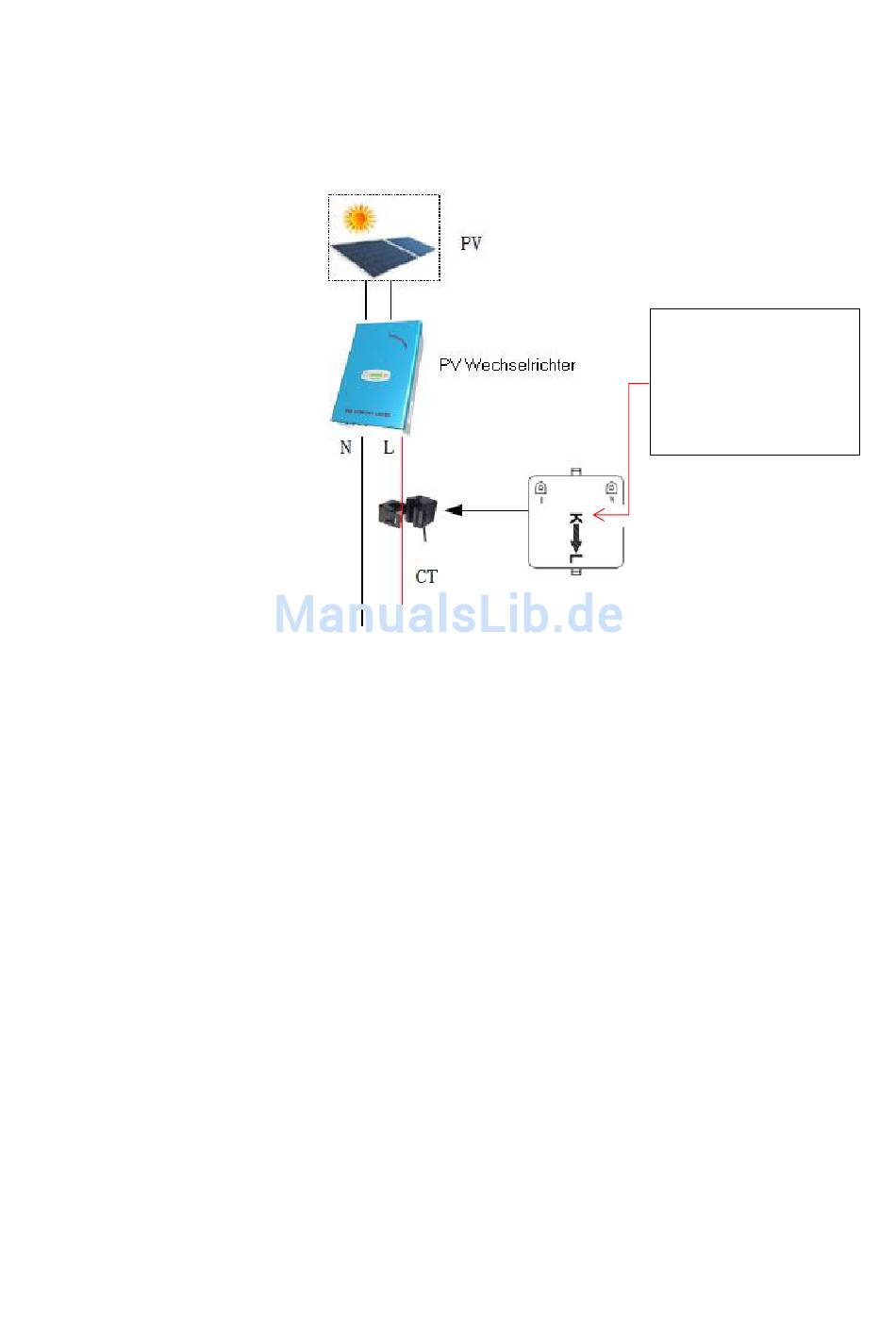

Abbildung 39: Anschluss Stromsensor
Stromsensor in Strom-
richtung an L-Leiter des
PV-Wechselrichters
Installieren.
Pfeilrichtung beachten!
