4.4.3 Schleifenimpedanz Zpe (Modus P-PE )

1. Wählen Sie den P-PE Mode mittels der FUNC Taste
2. .Verbinden Sie, die grüne, blaue und schwarze Verbindungsleitungen des drei-
Leiter-Schuko-Kabels oder die einzelnen Kabel mit den korrespondierenden
Eingangsbuchsen des Instrumentes (sehen Sie mögliche Verbindungen in den
folgenden Bildern). Beim Benutzen von losen Kabeln verbinden Sie die
Krokodilklemmen mit den freien Enden der Kabel.

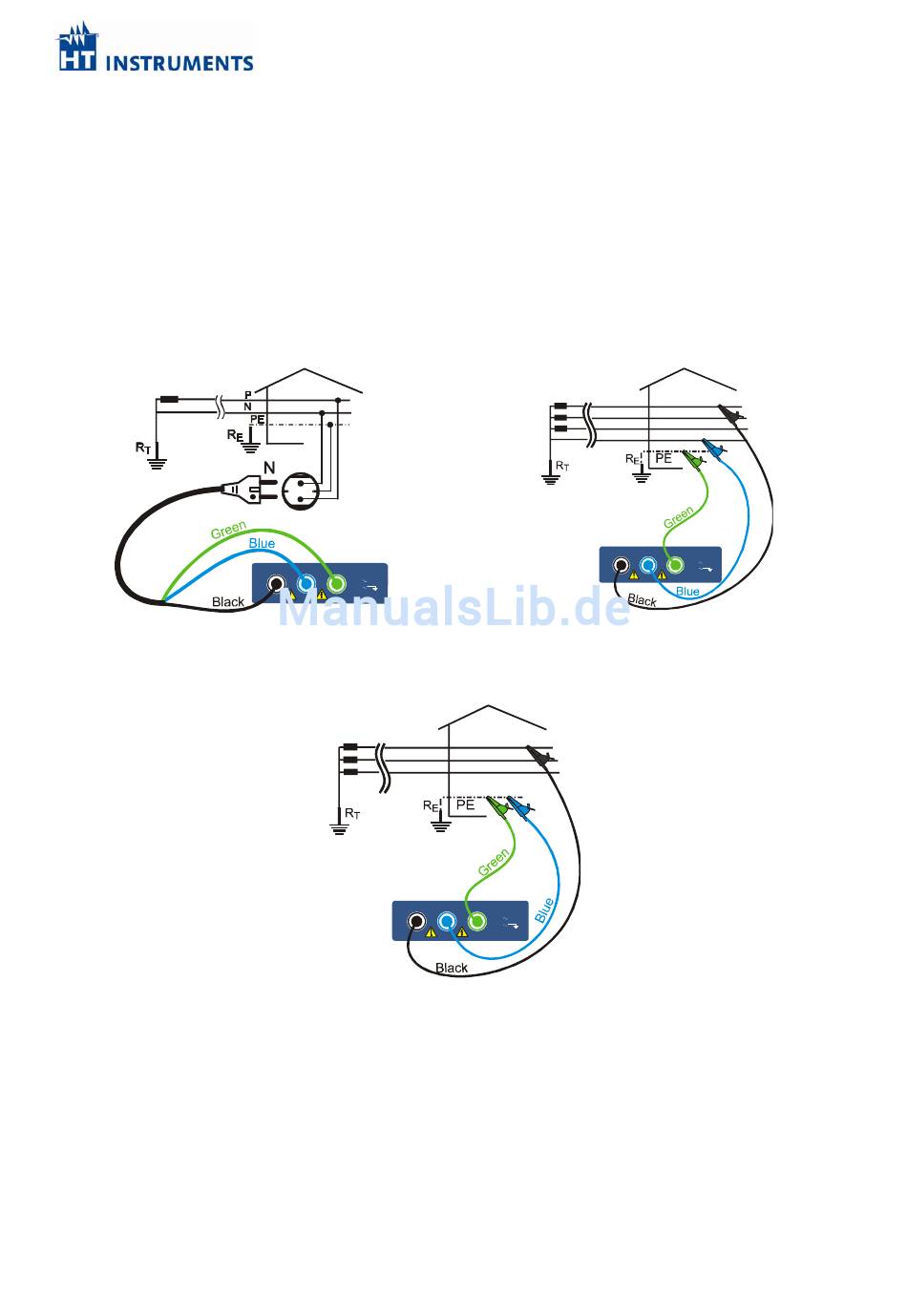

Anschluss zur Messung der Schleifenimpedanz
in einem 230V Ein- oder Zwei-Phasen System
Anschluss zur Messung der Schleifenimpedanz in einem 230V oder 400V Drei-Phasen System ohne
3. Verbinden Sie den Schukostecker mit dem 230V 50/60Hz Anschluß oder die
Krokodilklemmen mit den Leitern des Drei-Phasen-Systems (siehe vorangegangene Bilder).
Eine Markierung auf dem Stecker zeigt, welcher Kontakt mit dem Phasenleiter verbunden
werden soll.
P
(P) CAT II I
P N PE
INPUT MAX
440 V P-N-PE
250 V
L1 L2 L3
R
S
T
P
L1
R
S
T
N
Anschluss zur Messung der Schleifenimpedanz in
einem 400V Drei-Phasen System mit Neutralleiter
(P) CAT I II
N PE
INPUT MAX
440 V P-N-PE
250 V
L2 L3
Neutralleiter
43
Combitest 2019
CAT III
P N (P) PE
INPUT MAX
440 V P-N-PE
250 V
L1 L2 L3
