4.4.2 Netzimpedanz Zpp (Modus P-P )

Wählen Sie den P-P Mode mittels der FUNC Taste
Verbinden Sie, die grün, blau und schwarze Verbindungsleitungen mit den
korrespondierenden Eingangsbuchsen des Instrumentes (siehe Bild unterhalb). Verbinden Sie
die Krokodilklemmen mit den freien Enden der Kabel.
Verbinden Sie die Krokodilklemmen mit den Leitern des Drei-Phasen-Systems (siehe
vorangegangenes Bild).
rücken
GO
Netzimpedanz angegeben in Ω
Effektivwert der Phase zu Phase
Spannung angegeben in Volt
SAVE
R
S
T
N
(P)
P N
L1 L2

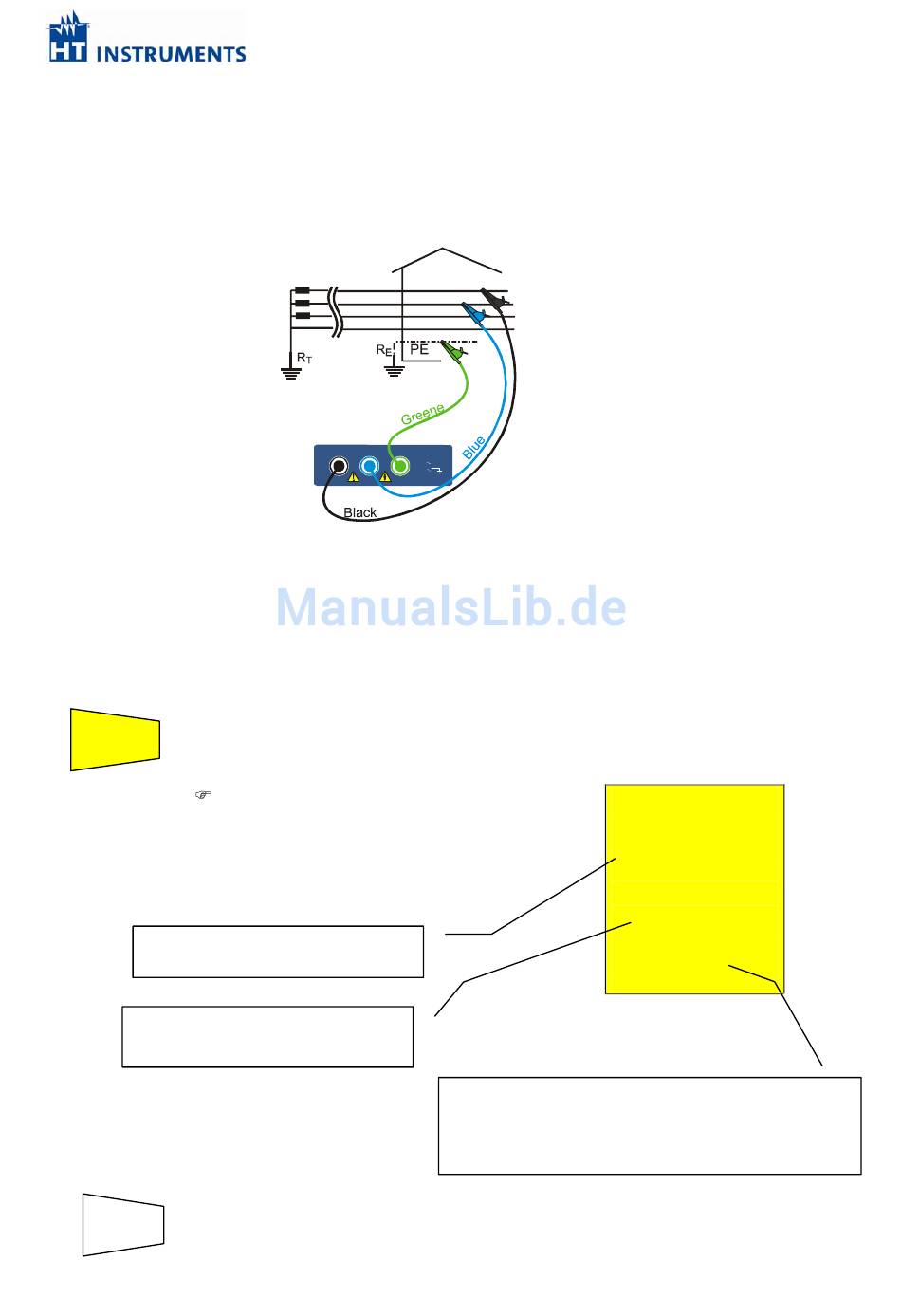

Instrumentenverbindung zur Messung der
Phase zu Phase NetzImpedanz
Drücken Sie die START Taste GO. Das Instrument startet den Test.
Am Ende des Tests sendet das
Instrument ein Doppeltonsignal aus,
das das positive Ergebnis der
Prüfung signalisiert und die
nebenstehenden Werte anzeigt.
Das Prüfergebnis kann durch zweimaliges Drücken der SAVE Taste
abgespeichert werden
CAT I II
PE
INPUT MAX
440 V P-N-PE
250 V
L3
Effektivwert des berechneten Kurzschluss-
stroms zwischen Phase und Phase
angegeben in Ampere
42
