• anderer Ausrüstung, die ein Steuersignal mit 0-10 V
verwendet
• der Signalerdung GND
⚠
24 V WS 2 darf nur für folgende Einheiten als
Spannungsversorgung eingesetzt werden:
• externe Ausrüstung, die ein Steuersignal mit 0-10 V
erfordert
• Erweiterungsmodule
⚠
Die beiden separaten Kreise mit 24 V WS dürfen nie
miteinander oder mit der Schutzerdung verbunden
werden.
⚠
Die gesamte Leistungsbelastung darf an 24 V WS 1
bzw. 24 V WS 2 nicht 50 VA übersteigen.

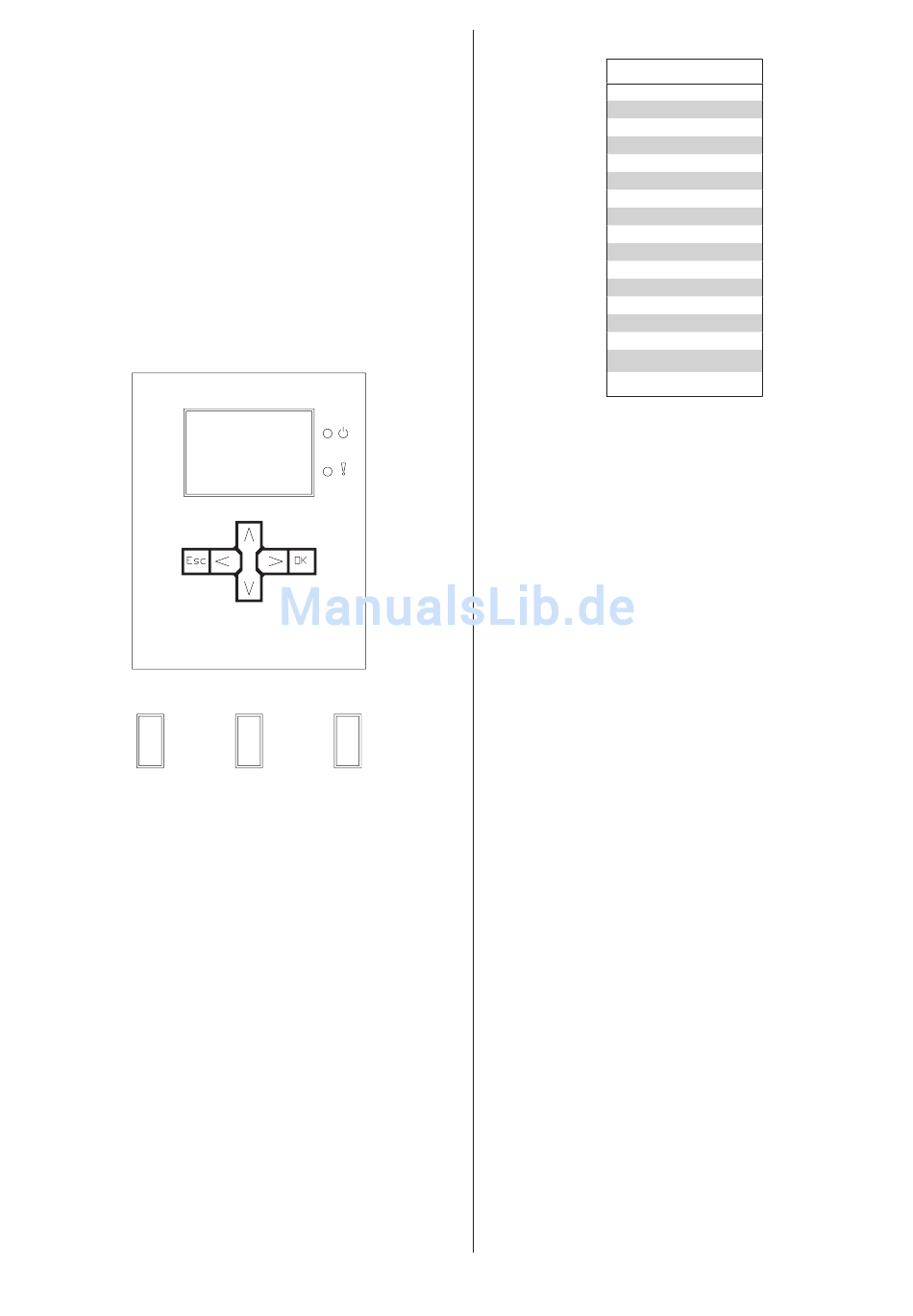

6 .14 Unterbringung der Schalter
Auto
S1
Off
S2
Manual
S1 Schalter Kompressor (Auto/Off )
S2 Schalter Kälteträgerpumpe. (Auto/Off/Manual)
Hinweis! Darf sich nur beim Füllen des Systems oder
bei anderen Wartungsarbeiten in manueller Stellung
befinden.
S3 Schalter Umwälzpumpe. (Auto/Off/Manual)
Auto
Auto
Off
S3
Off
Manual
6 .15 Umrechnungstabelle für Fühler
Für eine Widerstandsmessung der Fühler müssen zuerst
die Fühlerkabel vom WP-Regler getrennt werden.
Messen Sie zuerst den Fühler inklusive Kabel.
Messen Sie danach nur den Fühler.
7
Installation des Kälteträger-
systems
7 .1
Kälteträgerleitungen und
Ausdehnungsbehälter
• Montieren Sie in der einlaufenden Kälteträgerleitung
ein Schmutzfilter (max. Lochgröße 0,7 mm), um das
Aggregat vor Fremdteilchen zu schützen.
• Montieren Sie die einlaufende Kälteträgerleitung mit
allen zugehörigen Komponenten.
• Montieren Sie die ausgehende Kälteträgerleitung mit
allen zugehörigen Komponenten.
• Versehen Sie die beiden Leitungen mit diffusionsdich-
ten Kondensatisolierungen.
• Die Größe des Ausdehnungsbehälters für den
Kälteträger ist gemäß den Anweisungen des Herstellers
auszulegen.
• Max. Betriebsdruck Wärmequelle (siehe Kennschild). Max. 3
bar.
VMBMD103
˚C
Ohm
-30
882
-20
921
-10
960
0
1000
10
1039
20
1078
30
1117
40
1155
50
1194
60
1232
70
1270
80
1309
90
1347
100
1385
110
1422
120
1460
130
1497
13
