2 .2
Rohranschlüsse
Anschlussdurchmesser
Kälteträger
DHP-R 20
35
DHP-R 26
42
DHP-R 35
42
DHP-R 42
42
DHP-R 21H
35
DHP-R 25H
35

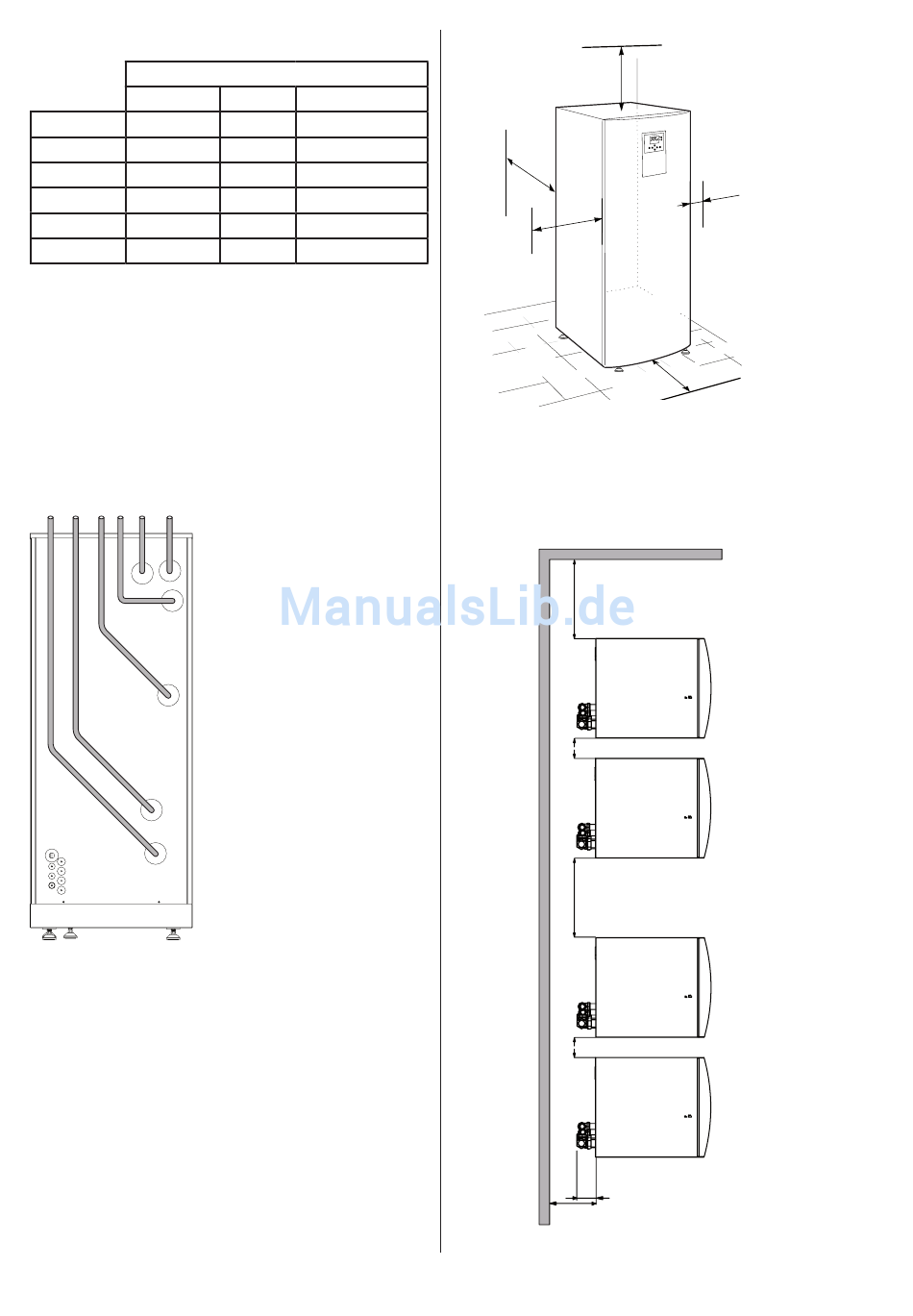

Wird die Wärmepumpe in einem engen Raum instal-
liert, ist es einfacher, die Rohre auf der Rückseite der
Wärmepumpe zu verlegen, bevor die Pumpe auf ihren
Platz gestellt wird. Siehe die unten stehende Abbildung
mit einem Beispiel für eine mögliche Rohrverlegung.
⚠
Hinweis: Beachten Sie, dass die Rohre nicht am
Blechgehäuse der Wärmepumpe festgeschraubt
werden dürfen, weil dadurch Vibrationen übertragen
werden können. Dies könnte zu Geräuschproblemen
führen.
2
1
3
4
5
6
6
5
4
3
1
2
2 .3
Erforderlicher Freiraum um die
Wärmepumpe
Zur Vereinfachung der Installation sowie für spä-
tere Prüfungs- und Wartungsarbeiten muss um die
Wärmepumpe folgender Freiraum gelassen werden:
Bei der Installation mehrerer Wärmepumpen kann es
erforderlich sein, das Maß hinter den Wärmepumpen zu
vergrößern, wenn der Platz zur Seite nicht ausreicht. Bei
der Aufstellung der Wärmepumpen ist darauf zu achten,
dass die Anschlüsse hinter den Wärmepumpen erreicht
werden können.
Die obige Abbildung zeigt Maße für eine (1) installierte
Wärmepumpe und den dafür erforderlichen Platz für
8
Heizung
Heißgastauscher
28
28
28
28
35
28
35
28
28
28
28
28
1. Kälteträger aus (von WP)
2. Rücklauf Heizung
(Rücklaufleitung)
3. Rücklaufleitung
Heißgastauscher
4. Vorlaufleitung
Heißgastauscher
5. Heizung Vorlauf
(Vorlaufleitung)
6. Kälteträger ein (zur WP)
300 mm
300 mm
500 mm
Servicemaßnahmen.
Erforderlicher Freiraum bei der Installation von mehr-
eren Wärmepumpen in einer Reihe .
500 mm
150 mm
500 mm
150 mm
300 mm
VMBMD103
50 mm
1490 mm (mit
Stützfüßen
in höchster
Stellung)
600 mm
150 mm
