Technische Beschreibung DHP-H Varius Pro+/DHP-L Varius Pro+
1

Anhang

1.1 Berechnung der Wärmeerzeugung
Die Heizkurveneinstellungen werden während der Installation bzw. Inbetriebnahme vom Monteur angepasst. Nach einer bestimmten
Zeit ist eine Feinabstimmung an die spezifischen Bedingungen im Haus und die individuellen Präferenzen erforderlich, um ein angeneh-
mes Raumklima bei allen Wetterbedingungen zu erhalten. Eine richtig eingestellte Heizkurve verringert den Wartungsaufwand und
spart Energie.
Die Einstellung der Innentemperatur erfolgt durch Veränderung der Heizkurve der Wärmepumpe. Bei der Heizkurve handelt es sich um
das Werkzeug der Regelung, mit dem die Vorlauftemperatur des Heizungssystems angepasst wird.
Die Heizkurve bestimmt die Vorlauftemperatur in Abhängigkeit von der Außentemperatur. Das bedeutet: Je niedriger die Außentempe-
ratur ist, umso höher liegt die erforderliche Vorlauftemperatur. Damit ist gemeint, dass die Vorlauftemperatur für die Heizungsanlage
ansteigt, wenn die Außentemperatur absinkt.
1.2

Heizkurve

Der für die Heizkurve eingestellte Wert 40
Der Wert Heizkurve zeigt die Temperatur des Wassers, das zum Heizungssystem geleitet wird („Vorlauftemperatur"), bei einer Außen-
temperatur von 0°C an.
Die Werkseinstellungen für die Heizkurve vor der Anpassung lauten „40°C". Diese Einstellung ist für viele Heizungssysteme mit Heizkör-
pern geeignet, jedoch grundsätzlich ungeeignet für Systeme mit Fußbodenheizung. Für Systeme mit Fußbodenheizung lautet die Stan-
dardeinstellung der Heizkurve „30°C".
Kombinationssysteme mit sowohl Fußbodenheizung als auch Heizkörpern benötigen möglicherweise unterschiedliche Heizkurven. Dies
kann beispielsweise mit einem zusätzlichen Verteilerkreis erreicht werden, sofern dieser vom Monteur eingerichtet wurde.
Die Heizkurve bietet sehr gute Einstellmöglichkeiten und lässt sich bei sieben verschiedenen Außentemperaturen weiter an die indivi-
duellen Bedürfnisse anpassen.
Mit der Installation eines Raumfühlers (Zubehör) wird die Kontrolle darüber, wie warm das zum Heizungssystem geleitete Wasser auf der
Grundlage der gemessenen Innentemperatur sein sollte, verbessert.
Um zu gewährleisten, dass die Vorlauftemperatur nicht zu warm (oder kalt) für das Heizungssystem ist, müssen maximale und minimale
Vorlauftemperaturgrenzen eingestellt werden. Siehe das Kapitel Heizeinstellungen (Vorlauf min. und max.) in diesem Anhang.

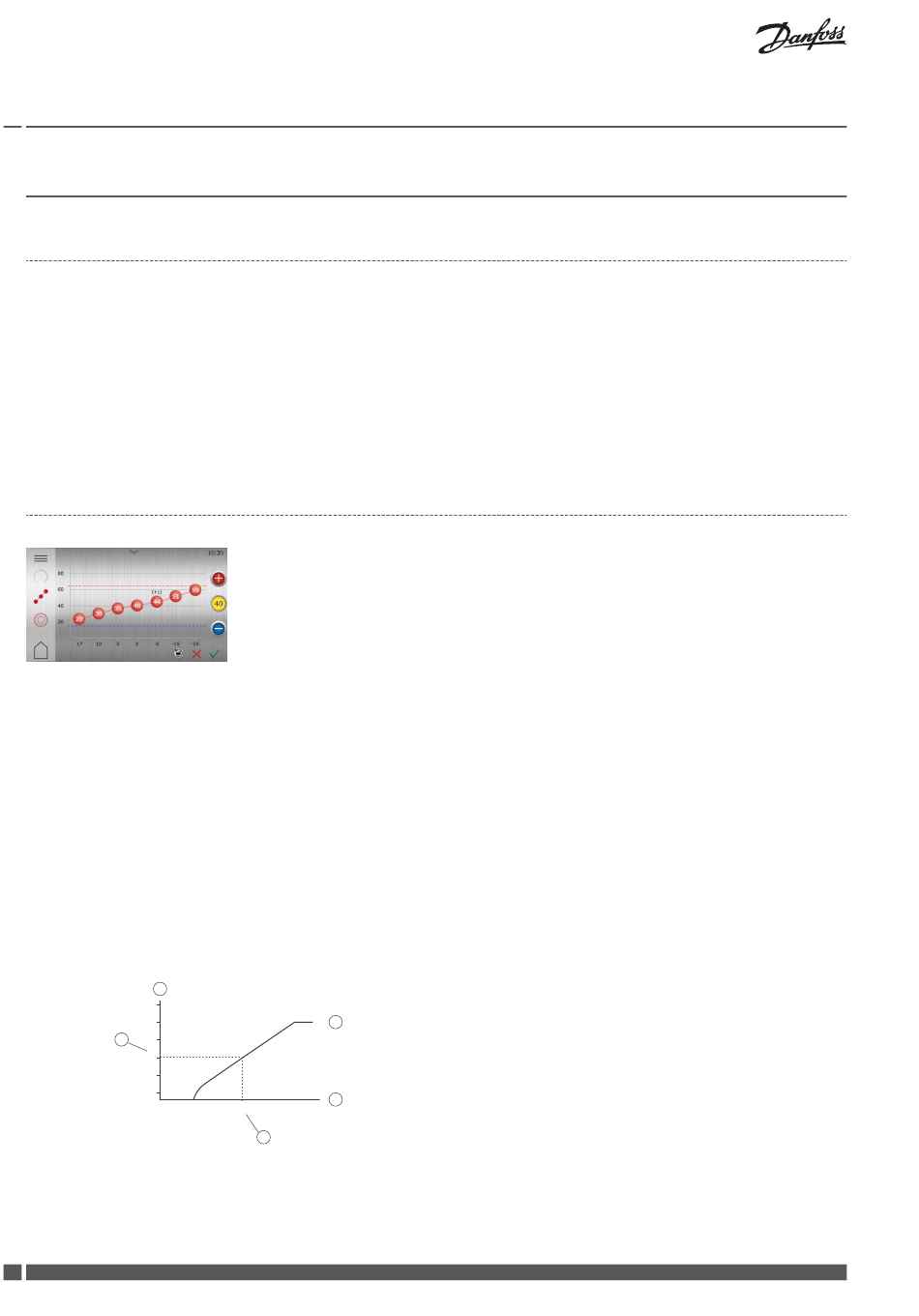

Das vereinfachte Arbeitsprinzip für die Heizkurve lautet wie folgt:
1
5 6
5
4 0
2 4
Bei Außentemperaturen unter 0°C wird ein höherer Sollwert und bei Außentemperaturen über 0°C ein niedrigerer Sollwert berechnet.
4
2
3
2 0 0 -2 0
4
VFJSG303
1 Vorlauftemperatur (°C)
2 Maximaler Sollwert
3 Außentemperatur (°C)
4 0 °C
5 Eingestellter Wert (Standard 40°C).
