Displayanzeige - GRAPHTEC GL240 Kurzanleitung

8

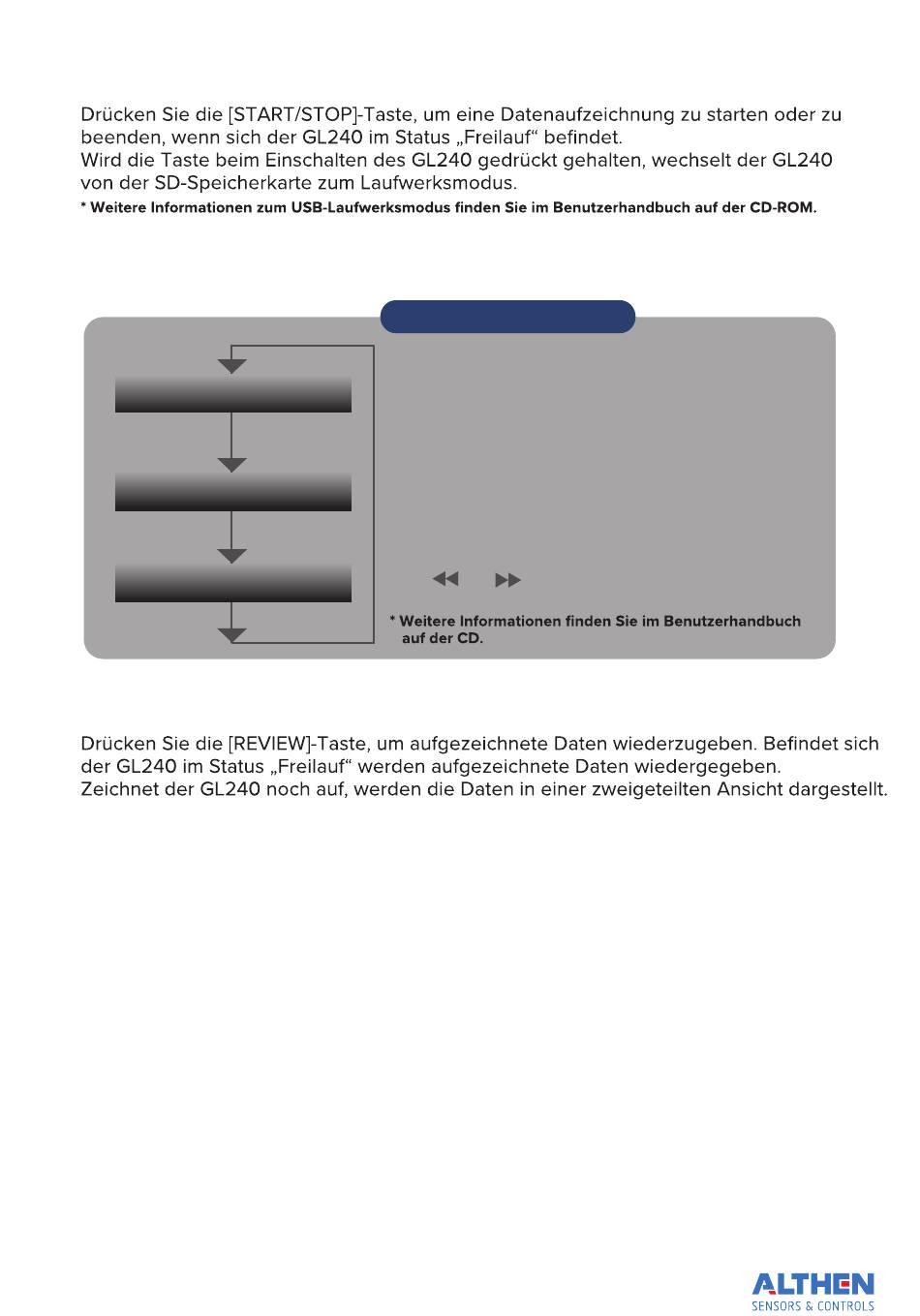

. START/STOP (USB-Laufwerksmodus)
9
. DISPLAY (Anzeige)
Drücken Sie die [DISPLAY]-Taste.
Waveform + Digital
Expanded Waveform
Digital + Calc
10
. REVIEW (Wiedergabe)
* Eine Datenwiedergabe kann nur erfolgen, wenn bereits Daten aufgezeichnet wurden.
11
. FILE (Datei)
Drücken Sie die [FILE]-Taste, um wiedergegebene Daten auf die SD-Karte zu speichern,
die Bildschirmansicht zu kopieren, die Einstellungen zu sichern sowie die SD-Karte
während der Datenaufzeichnung zu wechseln.
12
. CURSOR (Alarm löschen)
Drücken Sie die [CURSOR]-Taste, um während der Datenwiedergabe zwischen Cursor A
und Cursor B umzuschalten.
Wenn in den Alarmeinstellungen „Alarm Hold" festgelegt wurde, drücken Sie diese Taste,
um den Alarm zu löschen.
Die Alarmeinstellungen können im Menü „Trig" geändert werden.
8
Hinweise
•
Waveform + Digital (Signalverlauf + Digital)
Das ist die Standardansicht beim Einschalten des GL240,
bei der sowohl Signalkurven als auch digitale Werte ange-
zeigt werden. Die Bildschirmeinstellungen lassen sich
durch Drücken der SPAN/TRACE/POSITION-Taste ändern.
•
Expanded Waveform (Signalverlauf vergrößert)
Zeigt nur den Signalverlauf an.
•
Digital + Calc (Digital + Berechnung)
Zeigt digitale Werte in Großformat an sowie die Ergebnisse
von zwei Berechnungen. Die Berechnungseinstellungen
können im Menü „DATA" vorgenommen werden.
Mit und schalten Sie zwischen den verschiedenen
digitalen Anzeigen um.
