3.9 CP-Parameter definieren
Wenn die Entwicklungsphase einer Maschine abgeschlossen ist, werden i.d.R. nur noch wenige Parameter
zur Verstellung oder Kontrolle des COMBIVERT benötigt. Um das Handling und die Endverbraucher-Doku-
mentation zu vereinfachen, sowie die Sicherheit vor unbefugtem Zugriff zu erhöhen, besteht die Möglichkeit
eine eigene Bedienoberfläche, die CP-Parameter, zu gestalten. Dazu stehen 37 Parameter (CP.00...CP.36) zur
Verfügung, von denen 36 (CP.01...CP.36) frei belegt werden können.
3.9.1 Übersicht

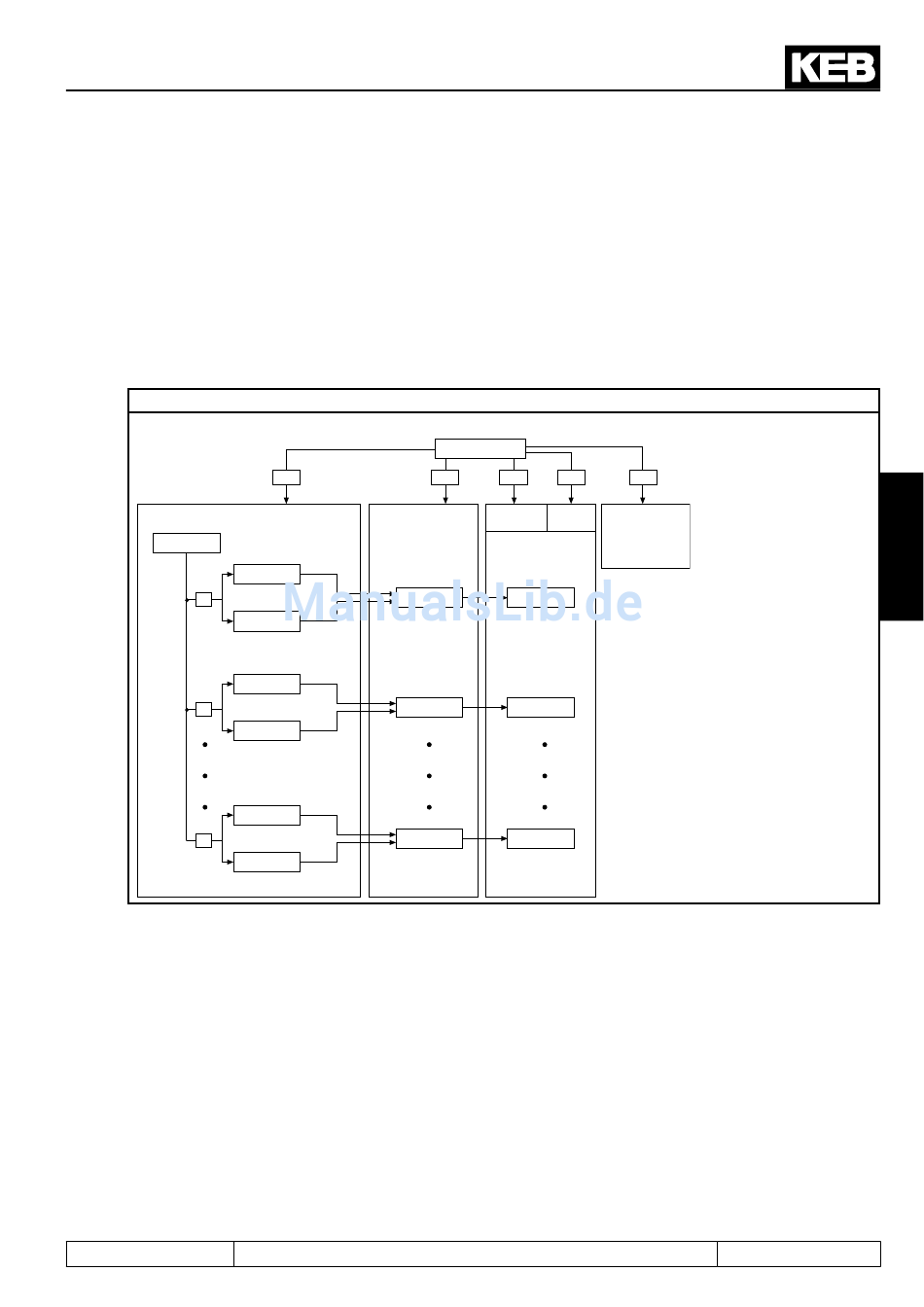

Bild 3.91
Applikationsmodus
ud.15
Adresse
1
Satz / Normierung
Adresse
2
Satz / Normierung
Adresse
36
Satz / Normierung
Mit ud.15 wird der zu bearbeitende CP-Parameter bestimmt. Mit ud.16 und ud.17 wird der CP-Parameter durch
seine Adresse, den jeweiligen Satz und die Anzeigenormierung definiert. Abhängig vom eingestellten Passwort
(CP.0 oder ud.1) wird
- im Servicemode der eingestellte Parameter direkt angezeigt
- im CP-Mode der eingestellte Parameter als CP-Parameter angezeigt
Parameter CP.0 ist nicht konfigurierbar, er beinhaltet immer die Passworteingabe. Befindet sich der Umrichter
im Applikations- oder Servicemode wird ud.1 zur Passworteingabe verwendet.
Parameter, die nicht als CP-Parameter zulässig sind (z.B. ud.15...17 sowie Fr.1) werden mit „Daten ungültig"
quittiert. Die Eingabe einer ungültigen Parameteradresse schaltet den Parameter auf „oFF" (-1). Der entspre-
chende CP-Parameter wird bei dieser Einstellung nicht dargestellt.
© KEB, 2012-06 COMBIVERT R6-N
Definitionsstruktur
440
Servicemodus
ud.16
ru.3
ud.17
ud.16
ru. 3
ud.17
ud.16
An.32
ud.17
CP-Parameter definieren
Passwort
CP.0 / ud.1
330 200 100
Lesen / Nur
Schreiben Lesen
CP-Modus
CP.1
CP.2
CP.36
500
D r i v e -
modus
Seite 3.9 - 3
