3.9.4 Anzeigenormierung

Der KEB COMBIVERT gibt dem Anwender die Möglichkeit, im CP-Modus seine eigenen Normierungen zu de-
finieren. Die Parameter ud.18...20 dienen zur Umrechnung, ud.21 zur Bestimmung der Berechnungsmethode,
der Nachkommastellen, sowie der in KEB COMBIVIS angezeigten Einheit.

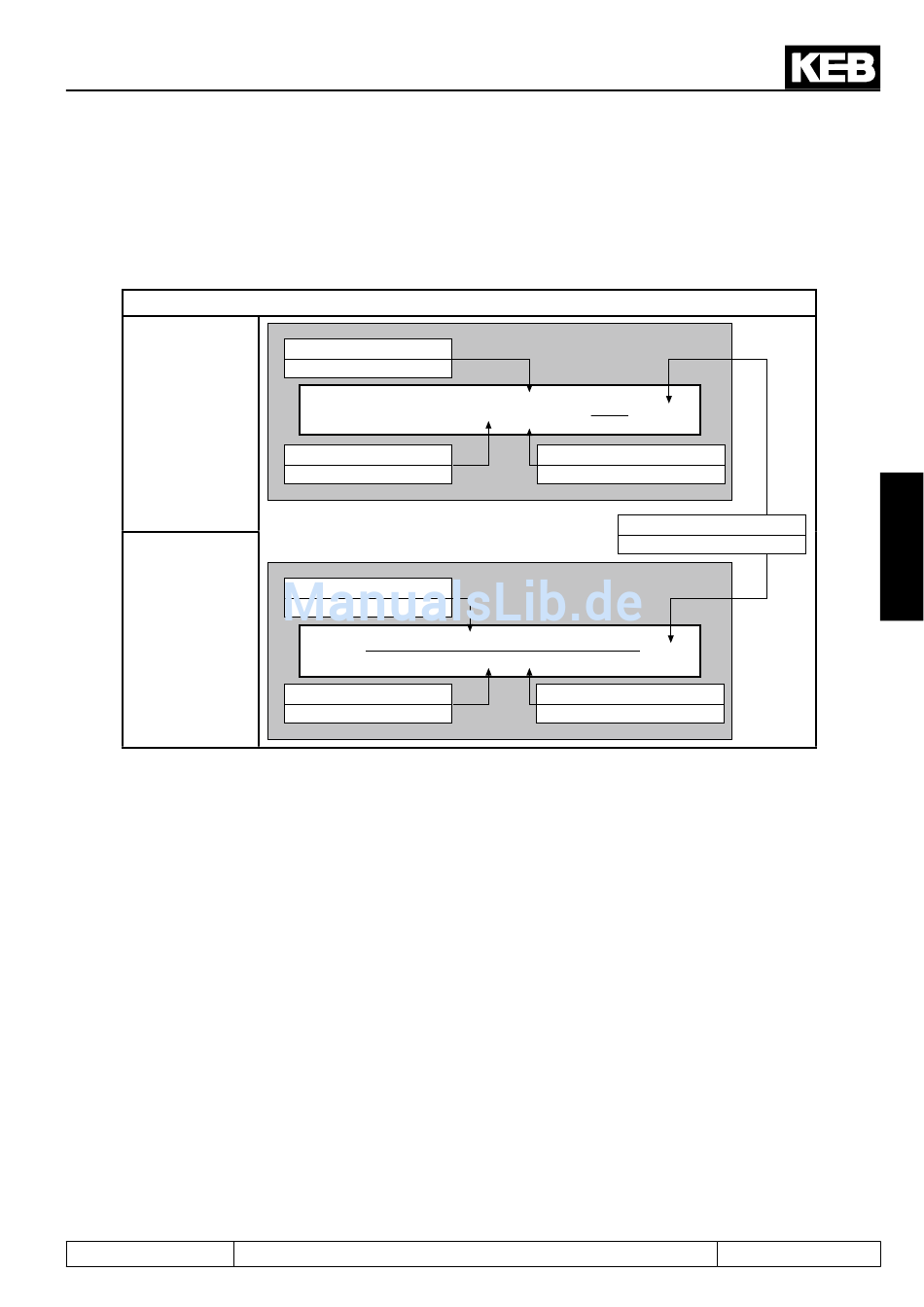

3.9.4 Eigene Normierungen festlegen
Standard

Invertiert

Beim „ausgewählten Parameter" wird entweder der „unnormierte Wert" oder der „normierte Wert/Auflösung"
verwendet !
ud.18 Anzeigenormierung Nenner
Stellt den Divisor im Bereich von ±32767 (Default 1) ein. Der Parameter ist satzprogrammierbar.
ud.19 Anzeigenormierung Zähler
Stellt den Multiplikator im Bereich von ±32767 (Default 1) ein. Der Parameter ist satzprogrammierbar.
ud.20 Anzeigenormierung Offset
Stellt den Offset im Bereich von ±32767 (Default 0) ein. Der Parameter ist satzprogrammierbar.
© KEB, 2012-06
ud.19 Zähler
± 32767
CP.xx = (ausgewählter Parameter + ud.20) x ud.19 x Einheit
ud.20 Offset
± 32767
ud.19 Zähler
± 32767
CP.xx =
(ausgewählter Parameter + ud.20) x ud.18
ud.20 Offset
± 32767
COMBIVERT R6-N
CP-Parameter definieren
ud.18
ud.18 Nenner
± 32767
ud.21 Anzeigeflags
ud.19 x Einheit
ud.18 Nenner
± 32767
0...1791
