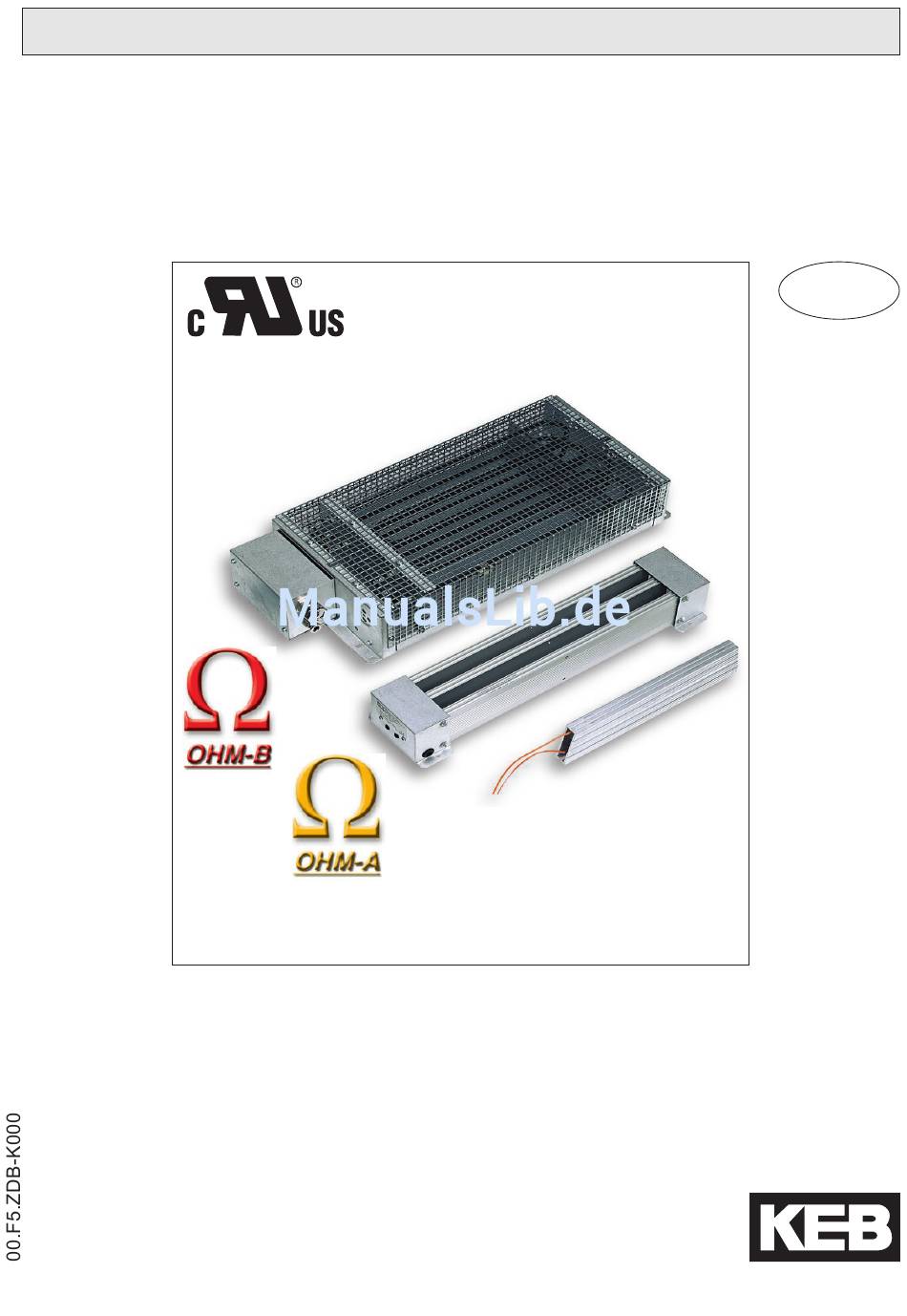

- Seite 1 Z U B E H Ö R COMBIVERT Betriebsanleitung Bremswiderstände 03/2006...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Bremswiderstände ....................3 Auswahl des Bremswiderstandes ................3 Bremsrampe ......................3 Berechnungsformeln ....................4 Nebenbaubremswiderstand - Technische Daten ............5 Nebenbaubremswiderstände - Abmessungen ............7 Parallelschaltung von Bremswiderständen der Größen 24…30 ....... 8 Einbauhinweise ......................9 Auswahl der Anschlussart ..................9 Anschluss eines Bremswiderstandes ohne Temperaturüberwachung ...... -
Seite 3: Bremswiderstände

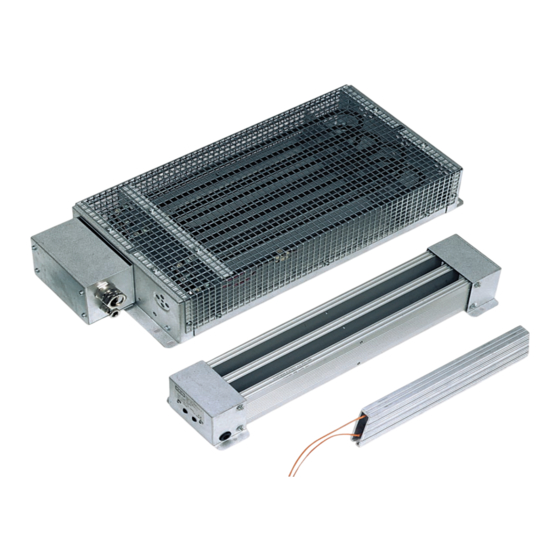

Bremswiderstände Bremswiderstände Der mit einem externen Bremswiderstand ausgerüstete KEB COMBIVERT ist für einen ein- geschränkten 4-Quadrantenbetrieb geeignet. Die bei generatorischem Betrieb in den Zwi- schenkreis zurückgespeiste Bremsenergie wird über den Bremstransistor an den Bremswi- derstand abgeführt. Für den KEB COMBIVERT stehen verschiedene Bremswiderstände zur Verfügung. Die ent- sprechenden Formeln und Einschränkungen (Gültigkeitsbereich) entnehmen Sie bitte der... -
Seite 4: Berechnungsformeln
Bremswiderstände Berechnungsformeln Bremszeit ohne ) • (n – n = ––––––––––––––––– Bremswiderstand Bmin 9,55 • (K • M Gültigkeitsbereich: n > n (Feldschwächbereich) Erforderliches ) • (n – n = –––––––––––––––– – M Bremsmoment 9,55 • t Bedingungen: M ≤ 1.5 • M ;... -
Seite 5: Nebenbaubremswiderstand - Technische Daten
Bremswiderstände Nebenbaubremswiderstand - Technische Daten Artikelnummer Anzahl Anschlussklem- Aderquerschnitt Module [Ω] [kW] [AWG] / [mm²] [AWG] / [mm²] 230 V-Klasse 07.BR.100-1180 – 16 / 1,5 09.BR.100-1100 – 14 / 2,5 10.BR.100-1683 – 14 / 2,5 12.BR.100-1333 – 14 / 2,5 13.BR.100-1273 –... - Seite 6 Spitzenlast, maximal für angegebene Einschaltdauer Einschaltdauer empfohlener Aderquerschnitt je Modul Die errechnete Spitzenbremsleistung muss kleiner als die Belastbarkeit des Widerstandes sein. Wird der Wert nicht erreicht, setzen Sie sich bitte mit KEB in Verbindung. Öffnungstemperatur der eingebauten Temperaturschalter Artikelnummer Öffnungstemperatur xx.BR.100-xxxx...
-
Seite 7: Nebenbaubremswiderstände - Abmessungen
Bremswiderstände Nebenbaubremswiderstände - Abmessungen Artikelnummer 07.BR.100-xxxx 1120 09.BR.100-xxxx 1060 10.BR.100-xxxx 1030 11.BR.100-xxxx 1085 12.BR.100-xxxx 1055 13.BR.100-xxxx 1005 14.BR.100-xxxx 1005 1000 Artikelnummer 15.BR.110-xxxx 16.BR.110-xxxx Artikelnummer 17.BR.110-xxxx Artikelnummer 18.BR.226-6203 19.BR.226-6153 20.BR.226-6123 21.BR.226-6103 22.BR.226-6866 Ø6,5 x 10 23.BR.226-6676 24.BR.226-6506 = 2 x 21.BR.226-6103 25.BR.226-6436 = 2 x 22.BR.226-6866 = 1 x 22.BR.226-6866+... -
Seite 8: Parallelschaltung Von Bremswiderständen Der Größen 24
Bremswiderstände Parallelschaltung von Bremswiderständen der Größen 24…30 ������� Anschlussklemmen Bremswiderstand ��� ��� ��� ��� �� ��� ��� �� ��� �� �� �� PA1 PA PA2 PB1 PB PB2 PE PE PE OH1 OH2 OHC … PA1 PA PA2 PB1 PB PB2 PE PE PE OH1 OH2 OHC PA1 PA PA2... -
Seite 9: Einbauhinweise
Bremswiderstände Einbauhinweise Bremswiderstände können auch bei regulärem Betrieb sehr hohe Oberflächentemperaturen entwickeln. Für einen sicheren Betrieb sind folgende Punkte unbedingt zu beachten: • Mindestabstände zu benachbarten Geräten so wählen, dass weder Brandgefahr besteht, noch Fehlfunktionen durch erhöhte Umgebungstemperatur ausgelöst werden. •... -
Seite 10: Anschluss Eines Bremswiderstandes Mit Einfacher Temperaturüberwachung
Bremswiderstände 1.10 Anschluss eines Bremswiderstandes mit einfacher Temperaturüberwachung Diese Schaltung löst bei allen Fehlkunktionen aus. Ein Kurzschluss im Bremstransistor wird zwar erkannt, führt aber nicht zur Abschaltung der Netzspannung. Ohne externe Maßnah- men ist diese Schaltung nicht zu verwenden, wenn erhöhter Brandschutz gefordert ist. 1.11 Anschluss eines Bremswiderstandes mit erweiterter Temperaturüberwachung Schutz bei defektem Bremstransistor bietet ausschließlich das Wegschalten der Netzspan-... -
Seite 11: Anschluss Einer Fehlererfassungskette
Bremswiderstände 1.12 Anschluss einer Fehlererfassungskette • Anschlusskabel nicht zusammen mit Steuerkabeln verlegen • Klemmen T1 und T2 (konform zu DIN EN 60947-8) • Ansprechwiderstand 1650…4000 Ω • Rückstellwiderstand 750…1650 Ω • Die Auswertung des Einganges muss in der Software aktiviert werden. +/PA Öffner 2 Öffner 1... - Seite 12 +48 58 524 0518 • fax: +48 58 524 0519 mail: vb.belgien@keb.de mail: vb.polska@keb.de KEB Power Transmission Technology (Shanghai) Co. Ltd. KEB Taiwan Ltd. Industry Development District No.8, Lane 89, Sec.3; Taichung Kang Rd. No. 28 Dongbao Road Song Jiang R.O.C.-Taichung City / Taiwan...
