festgelegt werden. Die Werkseinstellung basiert auf dem Sensorkopf welcher bei Gerätekauf ausgesucht
wurde.

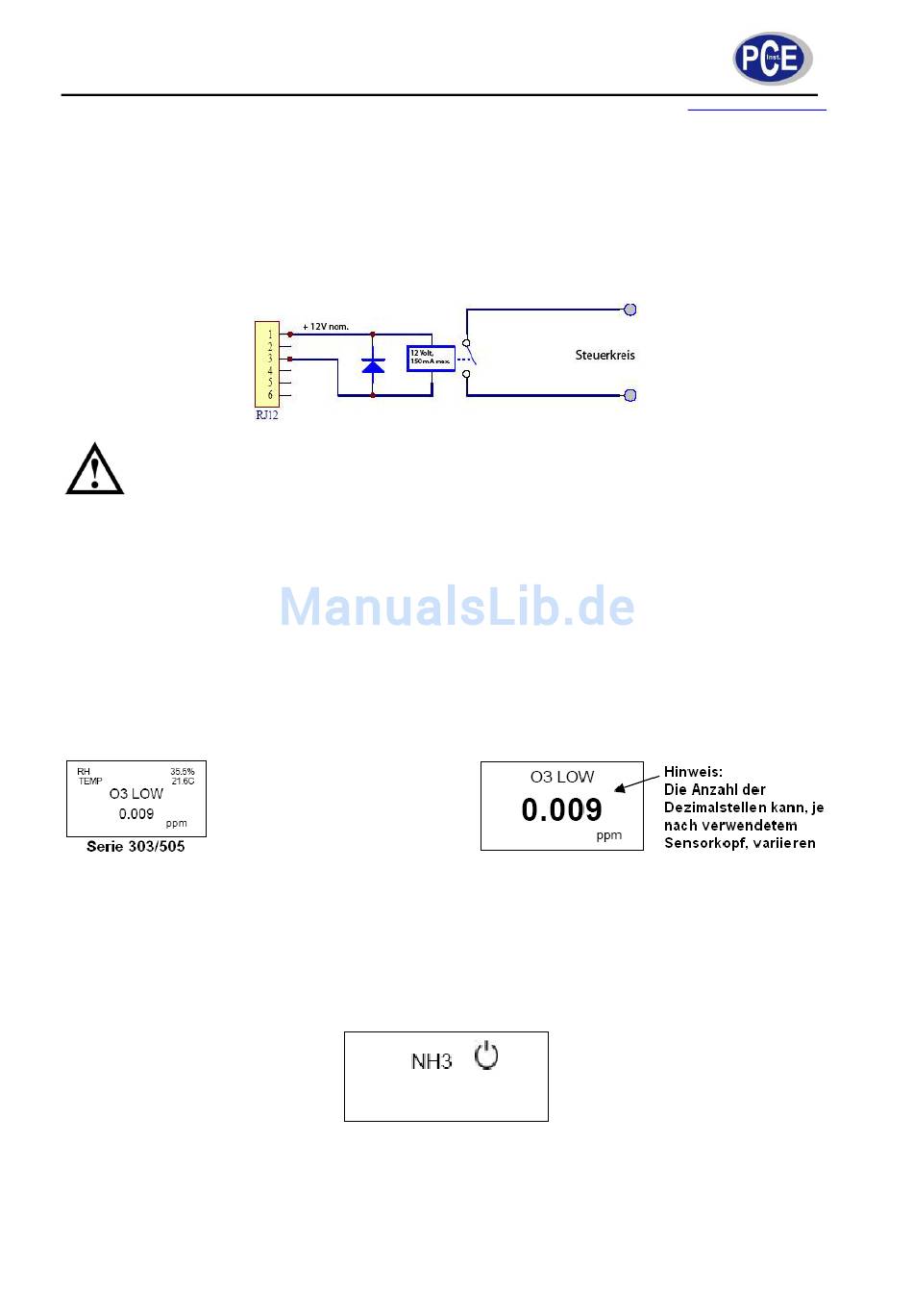

Um auf Masse zu schalten benutzen Sie die Pins (3) und (6). Für einen 12 V-Ausgang, schalten Sie die
Pins (3) und (1). Steuerung wird durch Verwendung der Software erreicht. Wird dem Messgerät die
Versorgungsspannung entzogen, öffnet sich der Schalter, wodurch das gesteuerte Gerät abgeschaltet
wird (soweit einem „Schließer-Prinzip" gefolgt wird).
Steuerung der Gaskonzentration
Warnung: Das Weglassen der erwähnten Diode kann einen Defekt des Gerätes zur Folge
haben, wenn durch das Relais eine Spannungsspitze erzeugt wird.
5.4.3 Anschluss des 0 ... 5 V-Analogausgangs (zwischen Pin (2) und Pin (6))
Das Ausgangssignal ist ein Signal welches in der Höhe proportional der Gaskonzentration entspricht. Die
Spannungsaufteilung entspricht dem jeweiligen Messbereich des spezifischen Gases, z.B. entspricht
beim Ozonsensor für niedrige Konzentrationen eine Spannung von 0 V einer Konzentration von 0 ppm,
eine Spannung von 5 Volt einer Konzentration von 0,5 ppm Ozon.
5.5 Ein- und Ausschalten des Geräts
Um das Gerät einzuschalten, drücken und halten Sie die Power-Taste (2) bis ein Ton erklingt und das
Display aktiviert wird. Im Display wird die Version des Geräts und der Software angezeigt. Nach fünf
Sekunden wird der Sensortyp angezeigt und die Aufwärmphase (wie oben beschrieben) beginnt. Nach
Abschluss der Aufwärmphase erfolgt die Hauptanzeige, wie hier exemplarisch erkennbar:
Um das Gerät auszuschalten, drücken und halten Sie die Power-Taste (2) für ca. zwei Sekunden. Ein
Ton erklingt und die Displayanzeige verschwindet.
5.6

Ein- und Ausschalten des Standby-Modus

Um bei eingeschaltem Gerät in den Standby-Modus zu gelangen, drücken Sie (einmalig und kurz) die
Power-Taste (2). Dies beendet die Messfunktion; der Sensor wird jedoch warmgehalten. Dieser Modus
ermöglicht es Energie zu sparen, und dennoch nur eine kurze Aufwärmphase bei Wiederaufnahme der
Messtätigkeit hinnehmen zu müssen. Die Displayanzeige sieht bei Standby wie folgt aus:
Um in den Messmodus zurückzukehren, drücken Sie erneut (einmalig und kurz) die Power-Taste.
Hinweis: Bei Verwendung eines Kohlendioxid-Sensors wird dieser im Standby-Modus mit voller Leistung
betrieben. Auch der Lüfter bleibt eingeschaltet.
5.7

Batteriebetrieb

Bei Arbeiten im reinen Batteriebetrieb wird im unteren Displaybereich ein Batteriesymbol angezeigt. Das
Symbol verändert sich mit dem Ladestand der Batterie.
BETRIEBSANLEITUNG
10
