11. Externes Sollwertsignal

Durch den Anschluss eines analogen Signalgebers an einen der
Analogeingänge, die für die externe Sollwertverschiebung einge-
richtet sind, kann der Sollwert von extern eingestellt werden.
Siehe Abschnitt
Analogeingang 1, 2 und 3, Funktion
Die Signalart für das aktuelle externe Signal (0,5 - 3,5 V, 0-5 V,
0-10 V, 0-20 mA, 4-20 mA) muss mit Hilfe der R100 oder der
Grundfos GO Remote App eingestellt werden.
Wurde mit Hilfe der R100 oder der Grundfos GO Remote App die
Regelungsart "Konstante Kennlinie" gewählt, kann die Pumpe
über eine externe Steuerung geregelt werden.
11.1 Betrieb mit Sensorrückmeldung
Bei Anschluss eines Sensors kann die Pumpe über folgende
Regelungsarten betrieben werden:
• Konstantdruck
• Konstanter Differenzdruck
• Konstante Temperatur
• Konstante Temperaturdifferenz
• Konstanter Volumenstrom
• Konstantes Niveau
• Anderer konstanter Wert.
Wurde der Betrieb mit Sensorrückmeldung gewählt, kann der
Sollwert innerhalb des Bereichs zwischen der unteren Grenze
des Sensormessbereichs und dem am Bedienfeld des Motors,
über die R100 oder über die Grundfos GO Remote App einge-
stellten Sollwert von extern eingestellt werden. Siehe Abb. 35.
Aktueller Sollwert
Obere Grenze des Sensor-
messbereichs
Über das Bedienfeld am Motor,
die R100 oder die Grundfos GO
Remote App eingestellter Soll-
Aktueller
wert
Sollwert
Untere Grenze des Sensor-
messbereichs
0.5 3.5 V
0 5V
0 10 V
0 20 mA
4 20 mA

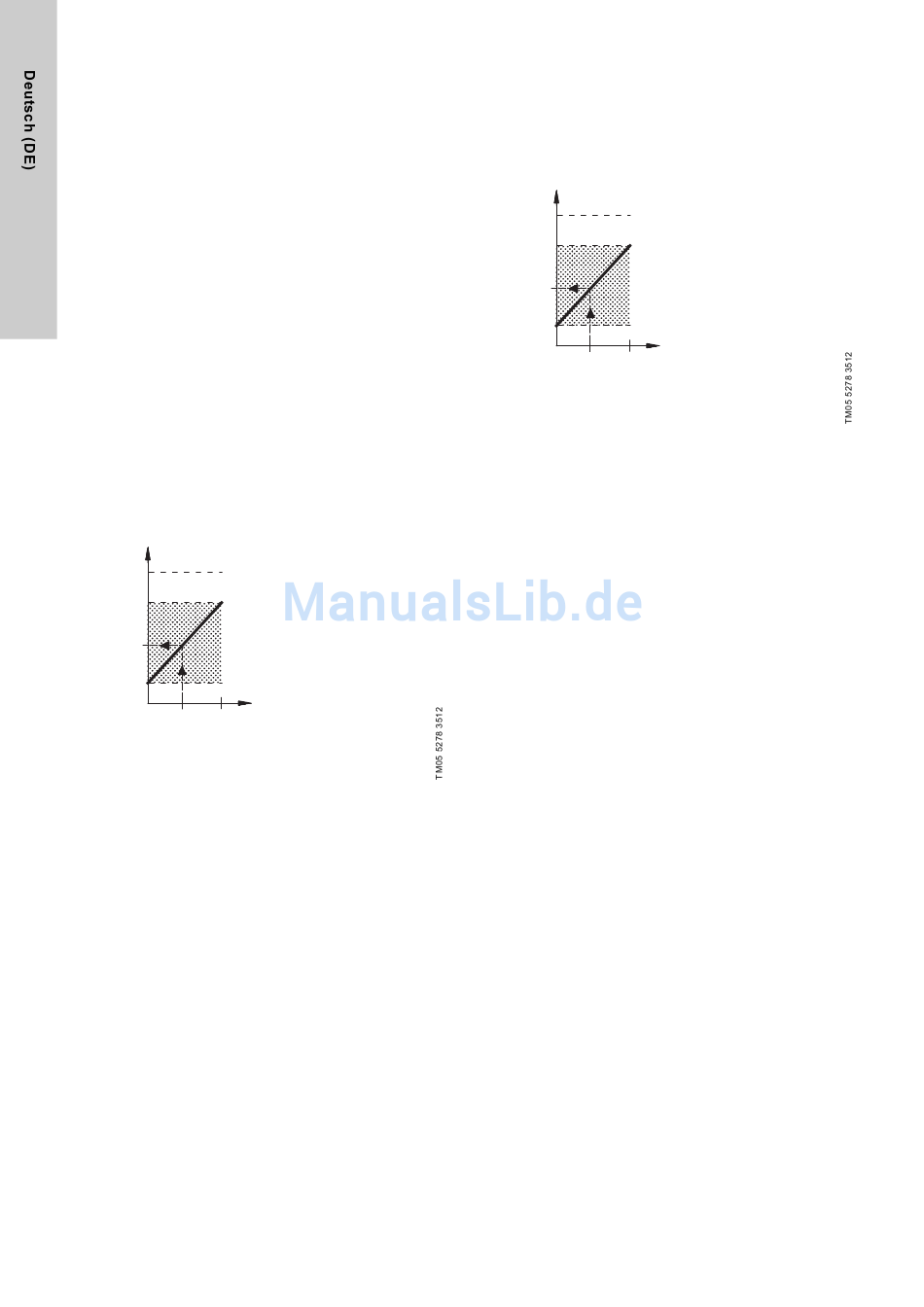

Abb. 35 Zusammenhang zwischen dem aktuellen Sollwert und
dem externen Sollwertsignal bei einem Betrieb mit
Sensorrückmeldung
Beispiel: Bei einer unteren Grenze des Sensormessbereichs von
0 bar, einem Sollwert von 5 bar und einem externen Sollwert von
70 % ergibt sich der aktuelle Sollwert zu
0,70 x (5 - 0) + 0 = 3,5 bar.
30
auf Seite 25.
Externes Sollwertsignal

11.2 Betrieb mit konstanter Kennlinie

Wurde der Betrieb mit konstanter Kennlinie gewählt, kann der
Sollwert innerhalb des Bereichs zwischen der minimalen Dreh-
zahl und dem am Bedienfeld des Motors, über die R100 oder
über die Grundfos GO Remote App eingestellten Sollwert von
extern eingestellt werden. Siehe Abb. 36.
Drehzahl in %
Maximale Drehzahl
Über das Bedienfeld am Motor,
die R100 oder die Grundfos GO
Remote App eingestellter Soll-
Aktueller
wert
Sollwert
Minimale Drehzahl
0.5 3.5 V
0 5V
0 10 V
0 20 mA
4 20 mA
Abb. 36 Zusammenhang zwischen dem aktuellen Sollwert und
dem externen Sollwertsignal bei einem Betrieb mit
konstanter Kennlinie
Beispiel: Bei einem am Motor eingestellten Sollwert von 65 %
der maximalen Drehzahl und einem externen Sollwert von 70 %
ergibt sich der aktuelle Sollwert zu 0,70 x (65 - 12) + 12 = 49 %.
Externes Sollwertsignal
