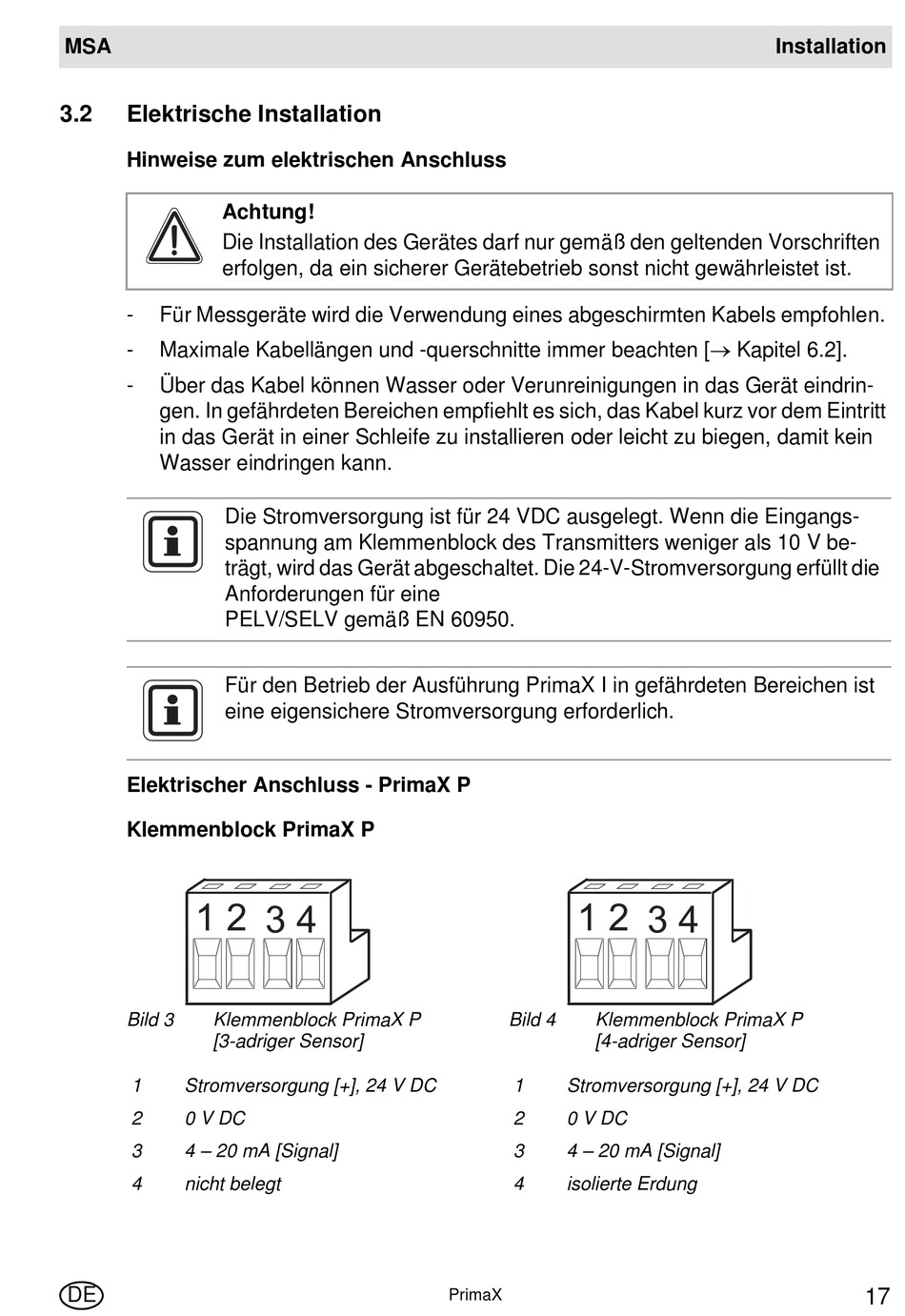

Elektrische Installation
Hinweise zum elektrischen Anschluss
Achtung!
Die Installation des Gerätes darf nur gemäß den geltenden Vorschriften
erfolgen, da ein sicherer Gerätebetrieb sonst nicht gewährleistet ist.
-
Für Messgeräte wird die Verwendung eines abgeschirmten Kabels empfohlen.
-
Maximale Kabellängen und -querschnitte immer beachten [ Kapitel 6.2].
-
Über das Kabel können Wasser oder Verunreinigungen in das Gerät eindrin-
gen. In gefährdeten Bereichen empfiehlt es sich, das Kabel kurz vor dem Eintritt
in das Gerät in einer Schleife zu installieren oder leicht zu biegen, damit kein
Wasser eindringen kann.
Die Stromversorgung ist für 24 VDC ausgelegt. Wenn die Eingangs-
spannung am Klemmenblock des Transmitters weniger als 10 V be-
trägt, wird das Gerät abgeschaltet. Die 24-V-Stromversorgung erfüllt die
Anforderungen für eine
PELV/SELV gemäß EN 60950.
Für den Betrieb der Ausführung PrimaX I in gefährdeten Bereichen ist
eine eigensichere Stromversorgung erforderlich.
Elektrischer Anschluss - PrimaX P
Klemmenblock PrimaX P
1 2 3 4
Bild 3
Klemmenblock PrimaX P
[3-adriger Sensor]
1
Stromversorgung [+], 24 V DC
2
0 V DC
3
4 – 20 mA [Signal]
4
nicht belegt
DE
1 2 3 4
Bild 4
Klemmenblock PrimaX P
[4-adriger Sensor]
1
Stromversorgung [+], 24 V DC
2
0 V DC
3
4 – 20 mA [Signal]
4
isolierte Erdung
