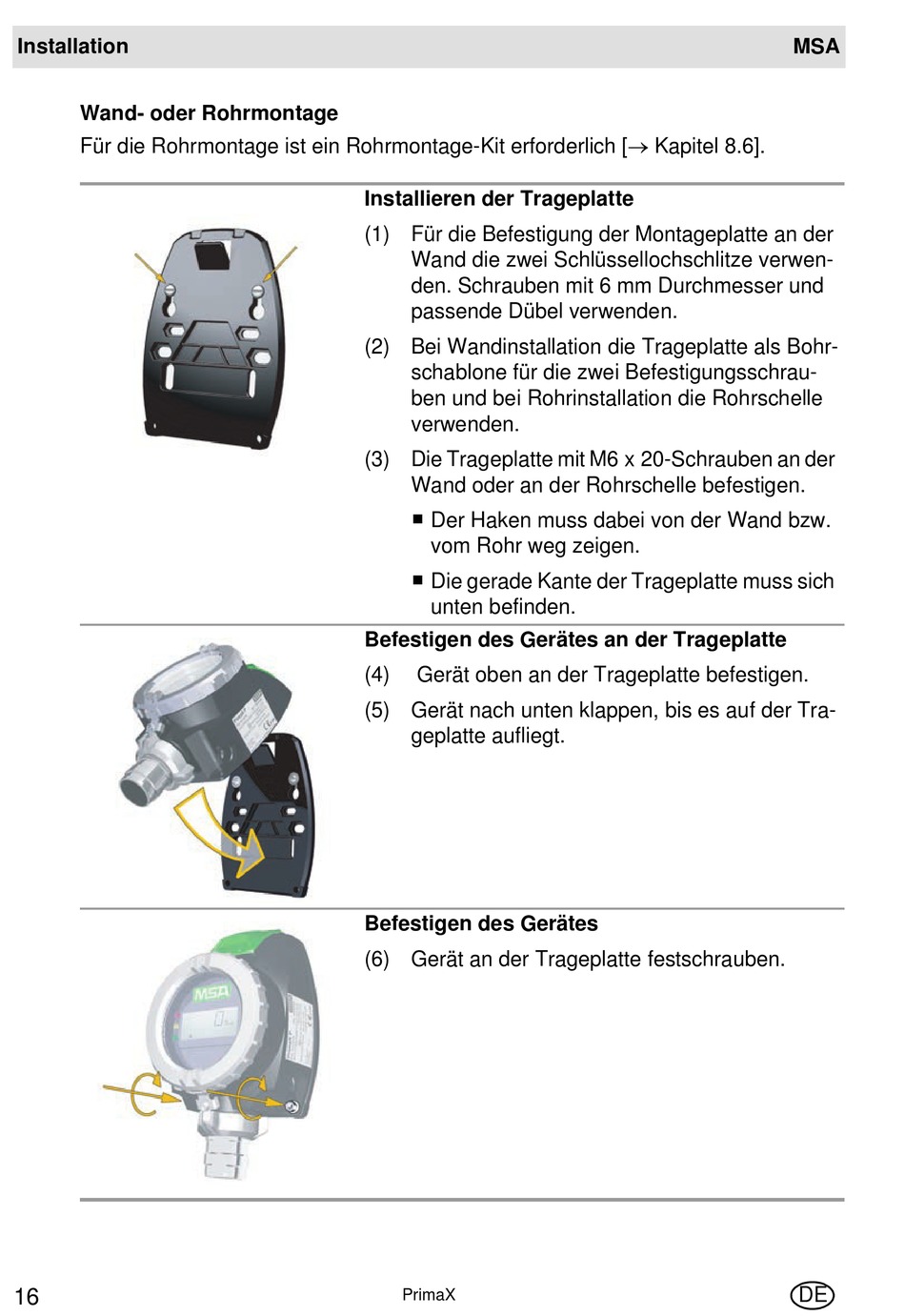

Installation
Wand- oder Rohrmontage
Für die Rohrmontage ist ein Rohrmontage-Kit erforderlich [ Kapitel 8.6].
16
Installieren der Trageplatte
(1) Für die Befestigung der Montageplatte an der
Wand die zwei Schlüssellochschlitze verwen-
den. Schrauben mit 6 mm Durchmesser und
passende Dübel verwenden.
(2) Bei Wandinstallation die Trageplatte als Bohr-
schablone für die zwei Befestigungsschrau-
ben und bei Rohrinstallation die Rohrschelle
verwenden.
(3) Die Trageplatte mit M6 x 20-Schrauben an der
Wand oder an der Rohrschelle befestigen.
Der Haken muss dabei von der Wand bzw.
vom Rohr weg zeigen.
Die gerade Kante der Trageplatte muss sich
unten befinden.
Befestigen des Gerätes an der Trageplatte
(4)
Gerät oben an der Trageplatte befestigen.
(5) Gerät nach unten klappen, bis es auf der Tra-
geplatte aufliegt.
Befestigen des Gerätes
(6) Gerät an der Trageplatte festschrauben.
