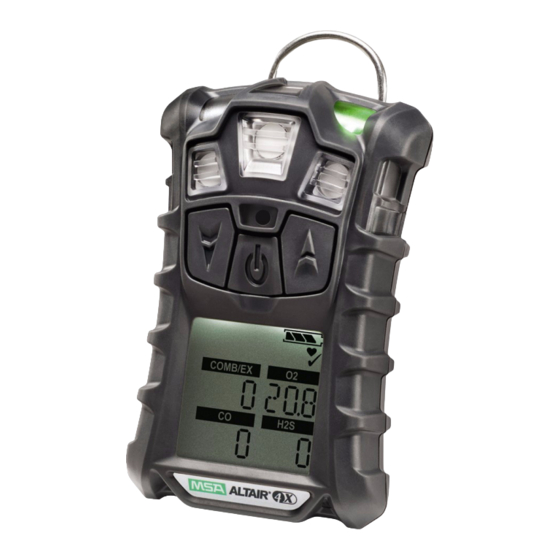

MSA ALTAIR 4X Gebrauchsanleitung
  1. Anleitungen
  2. Marken
  3. MSA Anleitungen
  4. Messgeräte
  5. ALTAIR 4X
  6. Gebrauchsanleitung

MSA ALTAIR 4X Gebrauchsanleitung

Gasmessgerät
Vorschau ausblenden Andere Handbücher für ALTAIR 4X:
Inhaltsverzeichnis

Werbung

Quicklinks

Gebrauchsanleitung
®
ALTAIR
4X
Gasmessgerät
Bestell-Nr. 10106503/00

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für MSA ALTAIR 4X

Inhaltszusammenfassung für MSA ALTAIR 4X

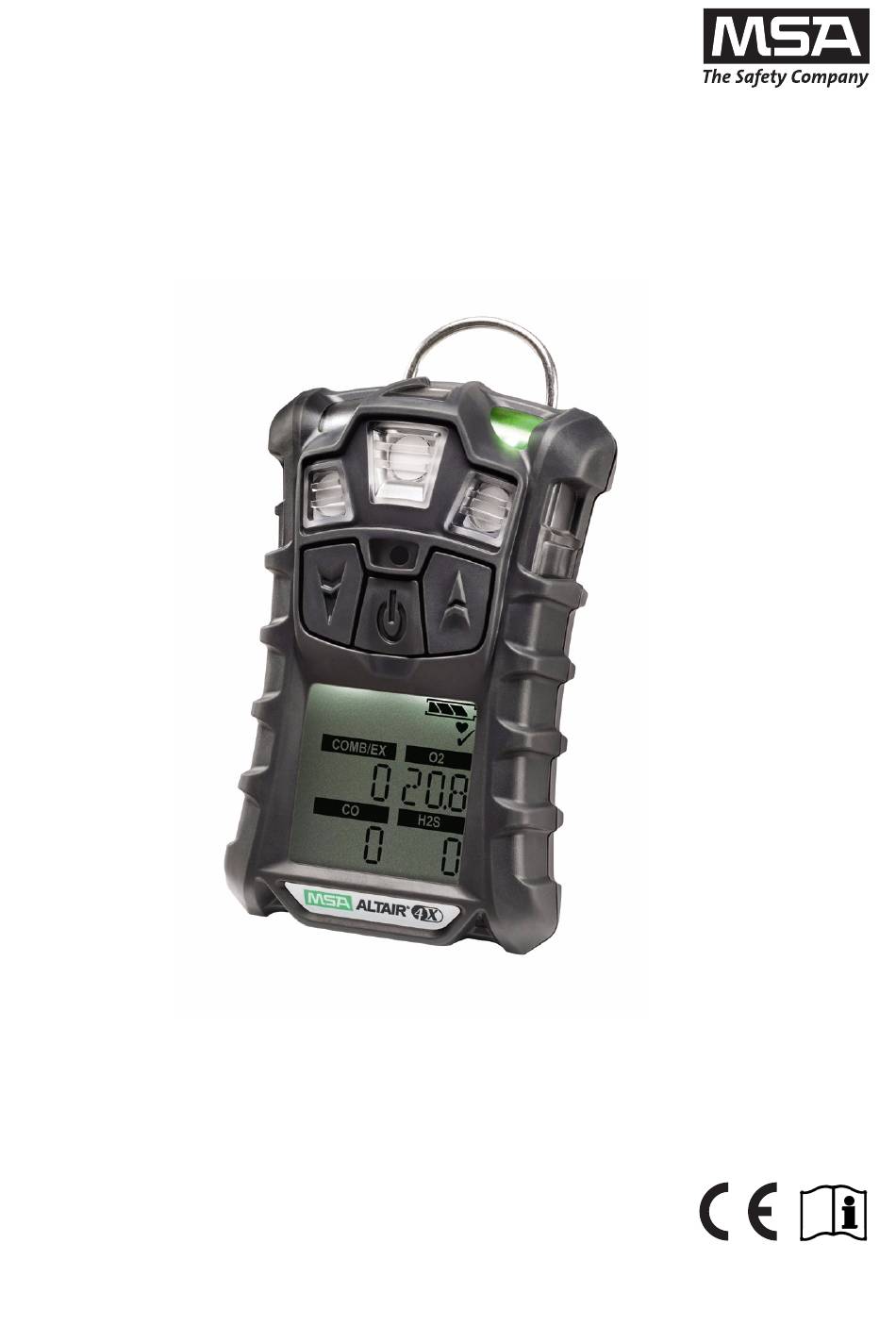

  • Seite 1 Gebrauchsanleitung ® ALTAIR Gasmessgerät Bestell-Nr. 10106503/00...
  • Seite 2 MSA AUER GmbH Thiemannstraße 1 D-12059 Berlin Deutschland © MSA AUER GmbH. Alle Rechte vorbehalten...

  • Seite 3: Konformitätserklärung

    Thiemannstraße 1 D-12059 Berlin Hiermit wird erklärt, dass das Produkt MSA ALTAIR 4X mit den Bestimmungen der Richtlinie 94/9/EG des Rates [ATEX] übereinstimmt. Diese Erklärung basiert auf der EG-Baumusterprüfbescheinigung FTZU 07 ATEX 0169 X entsprechend dem Anhang III der ATEX-Richtlinie 94/9/EG. Die qualitätsüberwachen- de Stelle ist gemäß...

  • Seite 4: Inhaltsverzeichnis

    Nachweisen von brennbaren Gasen ............24 Betrieb ........................26 Umgebungsbedingungen ................26 Einschalten des Geräts ................27 Messmodus [Normalbetrieb] ............... 33 Geräte-Setup ....................35 Datenaufzeichnung ..................40 Funktionstests .................... 40 Sicherheits-LED ..................40 Kurztest ...................... 41 Kalibrierung ....................42 ALTAIR 4X...
  • Seite 5 Leistungskenngrößen ................. 56 XCell Sensorpatente ................... 57 Bestellangaben ....................58 Anhang ........................60 Inbetriebnahme [Einschalten] ..............60 Frischluftabgleich [FAS] ................61 Anzeigesteuerungen zurücksetzen ............62 Kurztest ...................... 64 Einstellen der Optionen ................65 Sensor-Setup ....................66 Kalibrierungen .................... 67 ALTAIR 4X...

  • Seite 6: Sicherheitsvorschriften

    Sicherheitsvorschriften Sicherheitsvorschriften Bestimmungsgemäße Verwendung Das Gasmessgerät ALTAIR 4X ist nur von geschultem und qualifiziertem Personal einzusetzen. Das Gerät wurde für die Durchführung von Gefährdungsbeurteilun- gen konzipiert und dient zur: Beurteilung der potenziellen Gefährdung von Arbeitskräften durch brennbare oder toxische Gase und Dämpfe sowie Sauerstoffmangel.

  • Seite 7: Haftung

    Haftung In Fällen einer nicht bestimmungsgemäßen bzw. unsachgemäßen Verwendung des Produktes übernimmt MSA AUER hierfür keine Haftung. Die Auswahl und Nut- zung des Produktes liegen in der ausschließlichen Verantwortung der handelnden Personen. Produkthaftungsansprüche und Gewährleistungsansprüche sowie Ansprüche aus etwaigen von MSA AUER für dieses Produkt übernommenen Garantien verfallen,...

  • Seite 8: Sensorwartung

    Schäden und fehlerhaften Messwerten führen kann. Zur Reinigung der Sensoröff- nungen keine Druckluft verwenden, da der Druck die Sensoren beschädigen kann. Konstante Anzeige abwarten Lassen Sie dem Gerät genügend Zeit, um den genauen Messwert anzuzeigen. Die Ansprechzeiten variieren abhängig vom verwendeten Sensortyp. ALTAIR 4X...
  • Seite 9 Sicherheitsvorschriften Korrekte Akkupflege beachten Nur Akkuladegeräte verwenden, die bei MSA zur Verwendung mit diesem Gerät er- hältlich sind. Andere Ladegeräte können den Akku und das Gerät beschädigen. Ak- kus müssen in Übereinstimmung mit den örtlichen Gesundheits- und Sicherheitsvorschriften entsorgt werden. Die Verwendung der automatischen Kali- brier- und Prüfstation GALAXY ist eine weitere bewährte Methode zum Aufladen...

  • Seite 10: Beschreibung

    Das Gerät dient zum Nachweisen von Gasen in der Umgebungsluft und am Ar- beitsplatz. Es ist mit höchstens 3 Sensoren erhältlich, welche die Messwerte für vier verschie- dene Gase anzeigen können [ein Doppelsensor für toxische Gase ist fähig, sowohl CO als auch H S mit einem einzigen Sensor nachzuweisen]. ALTAIR 4X...

  • Seite 11: Hardware-Schnittstellen Des Geräts

    Die Alarmschwellen für die einzelnen Gase sind werkseitig eingestellt und können über das Setup-Menü geändert werden. Diese Änderungen können auch über die Software MSA Link vorgenommen werden. Vergewissern Sie sich, dass Sie die ak- tuelle Version der Software MSA Link von der Website von MSA, www.msa- net.com, heruntergeladen haben.

  • Seite 12: Hintergrundbeleuchtung

    Die Sicherheits-LED blinkt alle 15 Sekunden auf, um dem Benutzer zu melden, dass das Gerät eingeschaltet und in Betrieb ist. Diese Option kann über die Software MSA Link ausgeschaltet werden. Die roten LEDs sind optische Anzeigen für einen Alarmzustand oder irgendeine Art Fehler des Geräts.

  • Seite 13: Displayanzeigen

    Optionen aktiviert sind Displayanzeigen Bild 2 Display Grafische Symbole Gaskonzentration Gasart Alarmsymbol – Zeigt einen Alarmzustand an. Bewegungsalarm – Zeigt an, dass der Bewegungsalarm aktiviert ist. Kurztest-Symbol – Zeigt einen erfolgreichen Kurztest oder eine erfolg- reiche Kalibrierung an. ALTAIR 4X...
  • Seite 14 Minimum – Zeigt einen Mindestwert oder einen Voralarm an. Höchstwertsymbol [PEAK] – Zeigt einen Messhöchstwert oder einen Hauptalarm an. KZW-Symbol [STEL] – Zeigt einen KZW-Alarm an. MAK-Symbol [TWA] – Zeigt einen MAK-Alarm an. Sensorlebensdauer-Symbol – Zeigt an, dass das Ende der Sensorle- bensdauer erreicht ist ALTAIR 4X...

  • Seite 15: Pflege Der Akkus

    Alarm ausgelöst, leuchten die Alarm-LEDs auf, erscheint in der Anzeige "Low Batt" und das Gerät wiederholt diese Warnung alle 15 Sekunden und setzt seinen Betrieb fort, bis es ausgeschaltet wird oder es zur Abschaltung wegen erschöpftem Akku kommt. ALTAIR 4X...
  • Seite 16 Ein Alarm ertönt und die Leuchten blinken; der Alarm kann nicht abgeschaltet werden. Es können keine weiteren Seiten aufgerufen werden. Nach ca. einer Minute schaltet sich das Gerät automatisch ab. Bei Akkuabschaltung: (1) ist der Bereich unverzüglich zu verlassen. (2) ist der Akku aufzuladen. ALTAIR 4X...
  • Seite 17 Wenn während des Ladevorgangs ein Problem festgestellt wird, beginnt das Akkusymbol zu blinken und die Lade-LED leuchtet orange. In diesem Fall ent- nehmen Sie das Gerät aus der Ladestation, um den Ladezyklus zurückzuset- zen, und setzen es danach erneut ein. ALTAIR 4X...

  • Seite 18: Aufrufen Optionaler Anzeigen

    Die Gaskonzentration in der Umgebungsluft hat die vorher eingestellte KZW-Alarmschwelle erreicht. Die Nichtbeach- tung dieser Warnung kann eine zu hohe Belastung durch toxische Gase verursachen, was zu schweren gesundheitlichen Schäden oder sogar zum Tod führen kann. ALTAIR 4X...
  • Seite 19 Wenn die vom Gerät nachgewiesene Menge Gas höher ist als der KZW: wird der akustische Alarm ausgelöst, leuchten die Alarm-LEDs auf, blinkt das KZW-Symbol. Um den KZW zurückzusetzen: (1) Die STEL-Seite aufrufen. (2) Die -Taste drücken. Der KZW-Alarm wird für einen Zeitraum von 15 Minuten berechnet. ALTAIR 4X...
  • Seite 20 Belastung seit dem letzten Einschalten oder seit dem letzten Zurücksetzen des MAK-Messwerts anzuzeigen. Wenn die nachgewiesene Menge Gas höher ist als der 8-Stunden-MAK-Wert: wird der akustische Alarm ausgelöst, leuchten die Alarm-LEDs auf, blinkt das MAK-Symbol. Um den MAK-Wert zurückzusetzen: (1) Die MAK-Seite aufrufen. (2) Die -Taste drücken. ALTAIR 4X...
  • Seite 21 = 150 ppm 8 Stunden Uhrzeitanzeige Die aktuelle Uhrzeit erscheint auf dem Display standardmäßig im 12-Std.-Format. Das 24-Std.-Format kann mit der Software MSA Link ausgewählt werden. Datumsanzeige Das aktuelle Datum erscheint im folgenden Format auf dem Display: MMM-TT- JJJJ. Last cal-Seite Zeigt das Datum der letzten erfolgreichen Kalibrierung des Geräts im folgenden...

  • Seite 22: Alarm Für Einen Fehlenden Sensor

    "SPAN ERR", gefolgt vom Alarmsymbol und vom ♥-Symbol, um das Ende der Sen- sorlebensdauer anzuzeigen. Weitere Einzelheiten finden Sie in Kapitel 3.9. Überwachung von toxischen Gasen Das Gerät kann die Konzentration der folgenden toxischen Gase in der Umge- bungsluft überwachen: ALTAIR 4X...

  • Seite 23: 2.10 Überwachen Der Sauerstoffkonzentration

    Mangel – Sauerstoffkonzentration von < 19,5 %. Obwohl das Gerät bis zu 30 % Sauerstoff in der Umgebungsluft erken- nen kann, ist es nur für den Einsatz in Umgebungsluft mit einer Sauer- stoffkonzentration von bis zu 21 % vorgesehen. ALTAIR 4X...

  • Seite 24: 2.11 Nachweisen Von Brennbaren Gasen

    Das Gerät kann die folgenden Konzentrationen in der Umgebungsluft nachweisen: Methan Brennbare Gase Das Gerät zeigt die Gaskonzentrationen in % UEG oder in % CH auf der Messsei- te an, bis eine andere Seite ausgewählt oder das Gerät ausgeschaltet wird. ALTAIR 4X...
  • Seite 25 Explosions- gefahr besteht. Verlassen Sie unverzüglich den Gefahrenbereich. In diesen Fällen wird die LockAlarm-Funktion [Alarmsperre] des Geräts aktiviert. Überprüfen Sie die nationalen Standardwerte für 100% UEG. Einige Länder verwenden 5 Vol.-%, andere 4,4 Vol.-% als 100% UEG CH ALTAIR 4X...

  • Seite 26: Betrieb

    Wasserdampf in der Luft um bis zu 0,5 % sinken. Der Sauerstoffsensor verfügt über einen Spezialfilter zur Verringerung der Auswir- kungen von Veränderungen der Feuchtigkeit auf die Sauerstoffwerte. Der Effekt macht sich nicht sofort bemerkbar, beeinflusst aber die Sauerstoffmesswerte über mehrere Stunden. ALTAIR 4X...

  • Seite 27: Einschalten Des Geräts

    Art des brennbaren Gases Einheiten für toxische Gase Alarmschwellen [PEAK, MIN] [STEL, TWA] Kalibrierwerte Uhrzeit- und Datumsanzeige Das Datum der letzten Kalibrierung [Last CAL] [falls aktiviert] Das Datum der nächsten fälligen Kalibrierung [CAL due] [falls aktiviert] Die Option Frischluftabgleich. ALTAIR 4X...
  • Seite 28 Zeitanzeigen auf ein Intervall von 2 bis 4 Sekunden ein- gestellt. Während des Einschaltvorgangs laufen mehrere Sequenzen ab und es werden ver- schiedene Bildschirme angezeigt: Geräte-Selbsttest Das Gerät führt einen Selbsttest durch. Gerätebezeichnung und Softwareversion Softwareversion und Gerätebezeichnung werden angezeigt. ALTAIR 4X...
  • Seite 29 Die Art des brennbaren Gases wird angezeigt, z. B. BUTANE. COMB/EX HINWEIS: Die Art des brennbaren Gases kann manuell über das Menü SENSOR SETUP oder die Software MSA Link geändert wer- den. Einheiten für toxische Gase Die Einheiten für die toxischen Gase werden angezeigt [ppm oder mg/m HINWEIS: Die toxischen Einheiten können nur über die Software...
  • Seite 30 [Jan-01-2008] mit dem Zeitstempel [00:00] zurückgesetzt. Datum der letzten Kalibrierung [Last CAL Date] und der nächs- ten fälligen Kalibrierung [CAL Due] HINWEIS: Diese Anzeigeoptionen können über die Software MSA Link eingestellt werden. Falls diese Optionen nicht eingestellt sind, werden diese Bildschirme nicht angezeigt.
  • Seite 31 Falls ein Akkuladezyklus unterbrochen wird, bevor der Akku vollständig aufgeladen ist [4 Stunden für einen vollständig entladenen Akku], war- ten Sie 30 Minuten, damit die interne Temperatur des Geräts sich sta- bilisieren kann, bevor Sie einen Frischluftabgleich durchführen. ALTAIR 4X...
  • Seite 32 Am Ende der FAS-Kalibrierung zeigt das Gerät "FAS OK" [Frischluftab- gleich OK] oder "FAS ERR" [Frischluftabgleich fehlerhaft] zusammen mit den Symbolen der Sensoren an, die außerhalb der FAS-Grenzen lagen. Bei allen Sensoren, die innerhalb der FAS-Grenzen liegen, wird der Nullab- gleich durchgeführt. ALTAIR 4X...

  • Seite 33: Messmodus [Normalbetrieb]

    Diese Seite zeigt den Mindestmesswert für den Sauerstoffsensor an. STEL-Seite Diese Seite zeigt die berechneten KZW-Messwer- te des Geräts an. TWA-Seite Diese Seite zeigt die berechneten MAK-Messwer- te des Geräts an. Uhrzeit-/Datums-Seite Diese Seite zeigt die aktuellen Uhrzeit- und Da- tumseinstellungen des Geräts an. ALTAIR 4X...
  • Seite 34 Diese Seite ermöglicht es, den Bewegungsalarm zu aktivieren oder zu deaktivieren. Mit den drei Gerätetasten kann der Benutzer von oben nach unten durch alle Un- termenüs navigieren. In Kapitel 2.5 und im Anhang finden Sie ausführliche Anweisungen zur Navigation durch diese Bildschirme. ALTAIR 4X...

  • Seite 35: Geräte-Setup

    Falsches Kennwort: Gerät schaltet in den Messmodus. Richtiges Kennwort: Gerät fährt fort und gibt drei Pieptöne ab. Das Kennwort kann über die Software MSA Link geändert werden. Im Setup-Modus: Die EIN/AUS-Taste drücken, um den eingestellten Wert zu speichern oder zur nächsten Seite zu gehen.

  • Seite 36: Sensor-Setup

    Es kann zudem ausgewählt werden, ob der Bildschirm zur Angabe des Datums der nächsten fälligen Kalibrierung [Cal Due] angezeigt werden soll, und es ist auch möglich, die Anzahl der verbleibenden Tage bis zur nächsten fälligen Kalibrierung einzustellen. Weitere Informationen finden Sie in den Flussdiagrammen in [→ Kapitel 2.3]. ALTAIR 4X...
  • Seite 37 Der Benutzer kann alle Alarme ein- oder ausschalten und die Alarmschwellen für jeden Sensor ändern. Weitere Informationen finden Sie in den Flussdiagrammen in [→ Kapitel 2.3]. Alarmeinstellungsgrenzen finden Sie in Kapitel 2.3. Der Hauptalarm kann nur auf einen Wert eingestellt werden, der höher ist als die Voralarmschwelle. ALTAIR 4X...
  • Seite 38 (13) Nach dem Einstellen des letzten Sensors zum Setup für Uhrzeit und Datum wechseln. 60 % UEG oder 3,0 Vol.-% Methan ist die höchste Hauptalarmschwelle, die pro- grammiert werden kann. Der Alarm für brennbare Gase kann im Geräte-Setup ausgeschaltet werden. ALTAIR 4X...
  • Seite 39 Als Nächstes wird der Bildschirm EXIT angezeigt. (6) Durch die Bestätigung dieses Bildschirms mit der EIN/AUS-Taste wird das Geräte-Setup beendet. Wenn die Sensoren noch nicht aufgewärmt sind, wird der Countdown an- gezeigt. Das Gerät wechselt dann in den Messmodus. ALTAIR 4X...

  • Seite 40: Datenaufzeichnung

    (1) Das Gerät einschalten und den Datalink Communication-Port [Datenübertra- gungsport] am Gerät auf die IR-Schnittstelle des PCs ausrichten. (2) Verwenden Sie die Software MSA Link, um mit dem Gerät zu kommunizieren. Ausführliche Anweisungen finden Sie in der Dokumentation zu MSA Link.

  • Seite 41: Kurztest

    (1) Im normalen Messbildschirm die -Taste drü- cken, um "BUMP TEST?" [Kurztest?] anzuzei- COMB/EX gen. (2) Überprüfen, ob die angezeigten Gaskonzentra- tionen mit der Kalibrierprüfgasflasche überein- stimmen. Ist das nicht der Fall, die Werte im Menü Kalibrierungs-Setup einstellen. ALTAIR 4X...

  • Seite 42: Kalibrierung

    Kalibrierung Das Gerät kann anhand des im Folgenden beschriebenen Vorgangs manuell oder unter Verwendung der automatischen Kalibrier- und Prüfstation GALAXY kalibriert werden. Die Kalibrierung muss unter Verwendung eines Durchflussreglers mit einem Volu- menstrom von 0,25 l/min durchgeführt werden. ALTAIR 4X...

  • Seite 43: Frischluftabgleich Und Nullabgleich

    [4 Stunden für einen vollständig entladenen Akku], warten Sie 30 Minuten, damit die interne Temperatur des Geräts sich stabilisieren kann, bevor Sie eine Kalibrie- rung durchführen. MSA empfiehlt, unter normalen Einsatzbedingungen alle 6 Monate eine Kalibrierung vorzunehmen. Viele europäische Länder haben allerdings ihre eigenen Vorschriften. Die nationalen Vorschriften im Verwender- land müssen beachtet werden.
  • Seite 44 Weitere Einzelheiten finden Sie in Kapitel 3.2. Nach Beendigung des Nullabgleichs zeigt das Gerät einen Moment lang "ZERO PASS" [Nullabgleich bestanden] oder "ZERO ERR" [Nullabgleichfehler] zu- sammen mit dem Symbol der Sensoren an, die den Nullabgleich nicht bestanden ha- ben. ALTAIR 4X...

  • Seite 45: Probegaskalibrierung

    Gerät drü- cken, bis sie einrasten. Sicherstellen, dass der Kalib- rieradapter korrekt sitzt. Das eine Ende des Schlauchs am Kalibrieradapter befesti- gen. Das andere Ende des Schlauchs am Flaschenregler [im Kalibrier-Set enthalten] befestigen. (4) Reglerventil öffnen. ALTAIR 4X...
  • Seite 46 Die Kalibrierung passt den Probegaswert für alle Sensoren an, die den Kalibriertest bestehen. Sensoren, welche die Kalibrierung nicht bestehen, bleiben unverändert. Da möglicherweise Restgas vorhanden ist, kann das Gerät nach Beendigung des Kalibriervorgangs kurz einen Belastungsalarm anzeigen. Selbstkalibrierungsfehler Wenn die Probegaskalibrierung nicht erfolgreich ist: ALTAIR 4X...

  • Seite 47: Wartung

    Sollte während des Betriebs ein Fehler auftreten, entscheiden Sie anhand der an- gezeigten Fehlercodes über das weitere Vorgehen. Die Garantie von MSA für Sensoren, Akkus, Gehäuse und Elektronik ist nur gültig, wenn das Gerät jährlich vom Hersteller oder von einer befug- ten Person entsprechend der Gebrauchsanleitung gewartet wird.

  • Seite 48: Hinweise Zur Fehlerbehebung

    Gerät außer Betrieb setzen und ALARM Akku aufladen. Ladefehler Gerät muss bei 10 °C bis 36 °C ERROR CHARGE geladen werden. An MSA wenden, wenn Problem weiterhin auftritt Sensor fehlt Überprüfen, ob Sensor korrekt SENSOR ERROR installiert ist Das Gerät lässt sich Schwache Batterie Gerät aufladen...

  • Seite 49: Wartungsmaßnahmen - Auswechseln Und Einsetzen Eines Sensors

    Den Sensor für toxische Gase in die linke Position des Sensoraufnehmers einführen. Den O -Sensor in die rechte Position des Sensoraufnehmers einführen. Den Sensor für brennbare Gase in die mittlere Position des Sensoraufneh- mers einführen. ALTAIR 4X...
  • Seite 50 Übernehmen Sie die Ände- rung mit der -Taste oder verwerfen Sie sie mit der -Taste. Wechseln Sie in das Sensor- Setup und aktivieren Sie den entsprechenden Sensor [→ Kapitel 3.4]. (11) Das Gerät kalibrieren, sobald die Sensoren stabilisiert sind. ALTAIR 4X...

  • Seite 51: Reinigung

    18 °C und 30 °C [65 °F und 86 °F] lagern. Nach der Lagerung muss die Geräteka- librierung vor dem Gebrauch jeweils neu überprüft werden. Lieferumfang Das Gerät in der Originalverpackung mit ausreichend Polstermaterial verpacken. Falls die Originalverpackung nicht mehr verfügbar ist, einen ähnlichen Verpa- ckungsbehälter verwenden. ALTAIR 4X...

  • Seite 52: Technische Daten/Zulassungen

    15 % – 90 % relative Luftfeuchtigkeit, nicht kondensierend, reich 5 % – 95 % relative Luftfeuchtigkeit mit Unterbrechungen Luftdruckbereich 800 bis 1200 mbar Schutzart IP 67 Messverfahren Brennbare Gase: katalytischer Sensor Sauerstoff: elektrochemischer Sensor Toxische Gase: elektrochemischer Sensor ALTAIR 4X...

  • Seite 53: Werkseitig Eingestellte Alarmgrenzen

    [7,1 mg/m³] [205,9 mg/m³] [28,4 mg/m³] Auch wenn das Gerät bis zu 25 % Sauerstoff in der Umgebungsluft er- kennen kann, ist es nur für den Einsatz in Umgebungsluft mit einer Sau- erstoffkonzentration von bis zu 21 % vorgesehen. ALTAIR 4X...

  • Seite 54: Zulassungen

    Welche Zulassungen für Ihr Gerät gelten, se- hen Sie auf dem Aufkleber am Gerät. Europäische Union Das Produkt ALTAIR 4X entspricht den folgenden Richtlinien, Normen und norma- tiven Dokumenten: Richtlinie 94/9/EG [ATEX]: II 1G Ex ia IIC T4, -40 °C bis +60°C, IP67 [Zone 0 ohne installierten Sensor für brennbare...

  • Seite 55: Technische Daten/Zulassungen

    Mine Safety Appliances Company 1000 Cranberry Woods Drive Cranberry Township, PA 16066 USA Produkt: ALTAIR 4X Schutzart: EN 60079-0: 2006, EN 60079-1: 2004, EN 60079-11: 2007 III 2G Ex ia d IIC T4 -20 °C ≤ Ta ≤ +50 °C Um...

  • Seite 56: Leistungskenngrößen

    30 °C [86 °F] der Arbeitsplatztemperatur durch, um starke Auswirkungen zu vermeiden. Bereich 0 bis 30 Vol.-% O Auflösung 0,1 Vol.-% O Reproduzierbarkeit 0,7 Vol.-% O für 0 bis 30 Vol.-% O Ansprechzeit [90 % des endgülti- <10 Sekunden [normaler Temperaturbereich] gen Messwerts] ALTAIR 4X...

  • Seite 57: Xcell Sensorpatente

    S oder 10 % des Mess- werts, je nachdem, welcher höher ist [erweiterter Temperaturbereich] Ansprechzeit 90 % des endgültigen Messwerts in weniger oder gleich 15 s [normaler Temperaturbereich] XCell Sensorpatente Sensor für brennbare Gase Artikel-Nr. 10106722 Patent beantragt -Sensor Artikel-Nr. 10106729 Patent beantragt ALTAIR 4X...

  • Seite 58: Bestellangaben

    10092938 Ladestation mit Netzanschluss [Nordamerika] 10087368 Ladestation mit Netzanschluss [Australien] 10089487 Ladestation mit Netzanschluss [Europa] 10086638 Kfz-Ladestation 10095774 Software MSA Link, CD-ROM 10088099 JetEye IR-Adapter mit USB-Anschluss 10082834 Ersatz-Kit für Sensor für brennbare Gase 10106722 Ersatz-Kit für O -Sensor 10106729 Ersatz-Kit für CO/H...
  • Seite 59 Bestellangaben GALAXY, QuickCheck und weiteres Zubehör sind auf Anfrage erhält- lich. ALTAIR 4X...

  • Seite 60: Anhang

    Anhang Anhang Inbetriebnahme [Einschalten] Ab Einschalten (Auf drücken) COMB/EX COMB/EX COMB/EX COMB/EX COMB/EX COMB/EX COMB/EX Normalbetrieb beginnen ALTAIR 4X...

  • Seite 61: Frischluftabgleich [Fas]

    Anhang Frischluftabgleich [FAS] Ab Inbetriebnahme drücken oder 10 s warten Taste drücken drücken NEIN FAS OK? ALTAIR 4X...

  • Seite 62: Anzeigesteuerungen Zurücksetzen

    ] 3 s gedrückt halten gedrückt halten Gerät AUS Taste? KALIBRIER Auf [ ] drücken KURZTEST- Seite Zur Kalibrierung Auf [ ] drücken Auf [ ] drücken Taste? Auf [ ] drücken KURZTEST Messung durchführen Kurztest nächsten Seite ALTAIR 4X...
  • Seite 63 ] drücken Auf [ Auf [ drücken drücken Taste? Auf [ ] drücken Auf [ Auf [ drücken drücken Taste? Auf [ ] drücken Auf [ Auf [ drücken drücken Taste? Auf [ Hauptseite drücken Zu Uhrzeit und Datum ALTAIR 4X...

  • Seite 64: Kurztest

    Anhang Kurztest Ab Normalbetrieb (Hauptseite) Auf [ ] drücken Taste? Nein-Taste BESTANDEN? COMB/EX COMB/EX ALTAIR 4X...

  • Seite 65: Einstellen Der Optionen

    Anhang Einstellen der Optionen NEIN Kennwort Korrekt? Taste? oder Einstellungen COMB/EX COMB/EX Sensoreinstellung Zur KAL.- Ab Datums- Einstellung /Uhrzeit- einstellung Ab KAL.- Alarmein Einstellung stellung COMB/EX Zur Uhrzeit- Alarmeinstellung Hauptseite /Datumseinstellung ALTAIR 4X...

  • Seite 66: Sensor-Setup

    Anhang Sensor-Setup Sensor mit oder einstellen. Sensor mit bestätigen. Einstellungs- optionen COMB/EX COMB/EX Brennbare Gase Optionsmenü ALTAIR 4X...

  • Seite 67: Kalibrierungen

    Anhang Kalibrierungen Ab Messseite, wenn ] 3 s lang gedrückt wird. NULLABGL. Auf [ drücken drücken NULLABGL. durchführen? Auf [ drücken PROBEGASKAL. Auf [ drücken NULLABGL. durchführen? Press COMB/EX Zurück zu KALIBRIERUNG Normalbetrieb BEENDET ALTAIR 4X...

  • Seite 68: Alarm-Setup

    Anhang Alarm-Setup Einstellungsoptionen Alarme mit [ ] oder [ ] einstellen. Alarme mit [ ] bestätigen. Alarme ein- oder ausschalten COMB/EX COMB/EX Brennbare Gase Zur Uhrzeit- /Datums- einstellung ALTAIR 4X...
  • Seite 69 Anhang Setup für Uhrzeit und Datum Optionseinstellungen Zu Konfiguration verlassen ALTAIR 4X...
