MSA

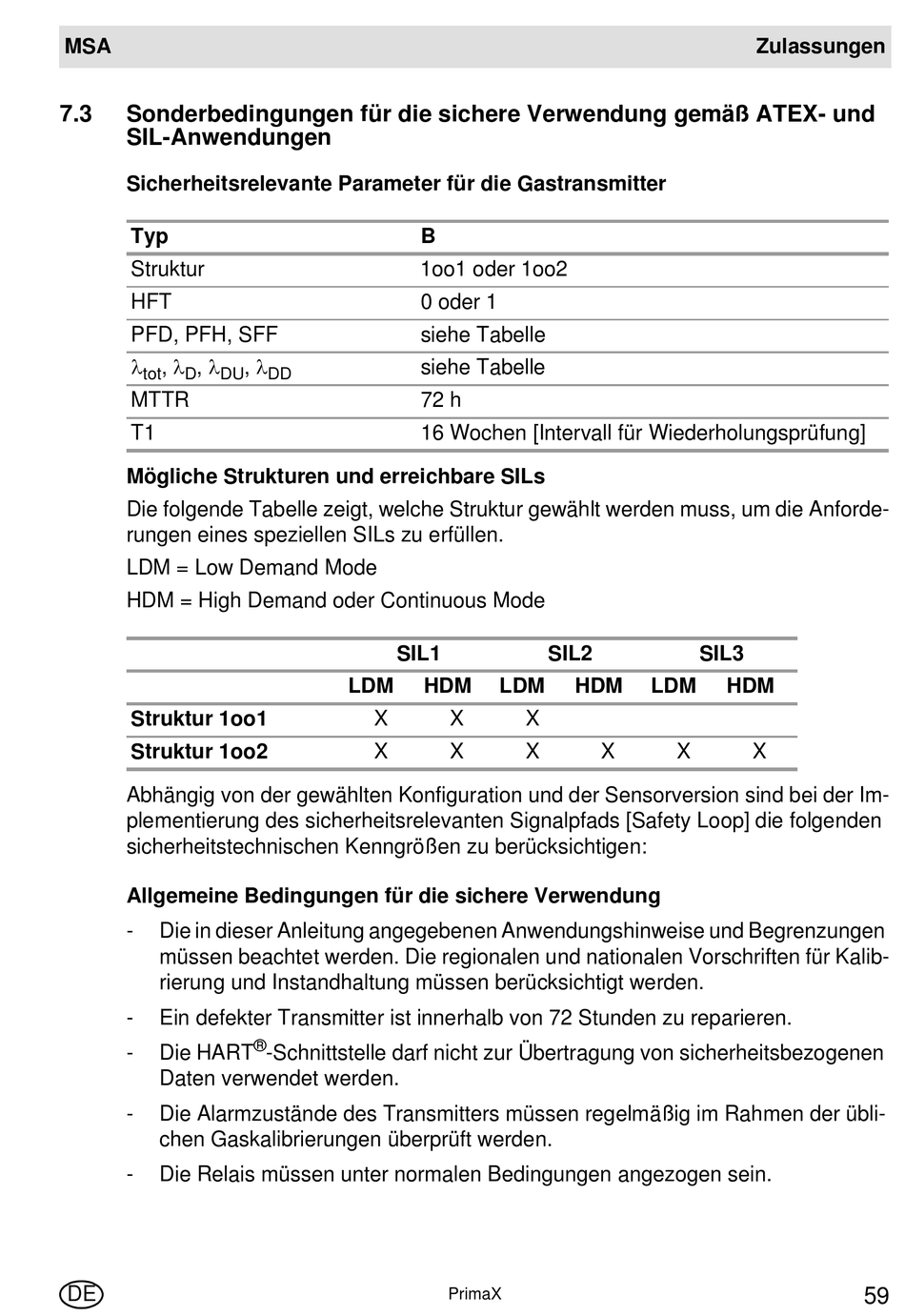

7.3
Sonderbedingungen für die sichere Verwendung gemäß ATEX- und
SIL-Anwendungen
Sicherheitsrelevante Parameter für die Gastransmitter
Typ
Struktur
HFT
PFD, PFH, SFF
,
,
tot
D
DU
MTTR
T1
Mögliche Strukturen und erreichbare SILs
Die folgende Tabelle zeigt, welche Struktur gewählt werden muss, um die Anforde-
rungen eines speziellen SILs zu erfüllen.
LDM = Low Demand Mode
HDM = High Demand oder Continuous Mode
Struktur 1oo1
Struktur 1oo2
Abhängig von der gewählten Konfiguration und der Sensorversion sind bei der Im-
plementierung des sicherheitsrelevanten Signalpfads [Safety Loop] die folgenden
sicherheitstechnischen Kenngrößen zu berücksichtigen:
Allgemeine Bedingungen für die sichere Verwendung
-
Die in dieser Anleitung angegebenen Anwendungshinweise und Begrenzungen
müssen beachtet werden. Die regionalen und nationalen Vorschriften für Kalib-
rierung und Instandhaltung müssen berücksichtigt werden.
-
Ein defekter Transmitter ist innerhalb von 72 Stunden zu reparieren.
-
Die HART
Daten verwendet werden.
-
Die Alarmzustände des Transmitters müssen regelmäßig im Rahmen der übli-
chen Gaskalibrierungen überprüft werden.
-
Die Relais müssen unter normalen Bedingungen angezogen sein.
DE
,
DD
SIL1
LDM
X
X
®
-Schnittstelle darf nicht zur Übertragung von sicherheitsbezogenen
B
1oo1 oder 1oo2
0 oder 1
siehe Tabelle
siehe Tabelle
72 h
16 Wochen [Intervall für Wiederholungsprüfung]
SIL2
HDM
LDM
HDM
X
X
X
X
PrimaX
Zulassungen
SIL3
LDM
HDM
X
X
X
59
