Relais
Relais-Nennschaltvermögen [ohmsche Last]:
Alarmrelais
Fehlerrelais

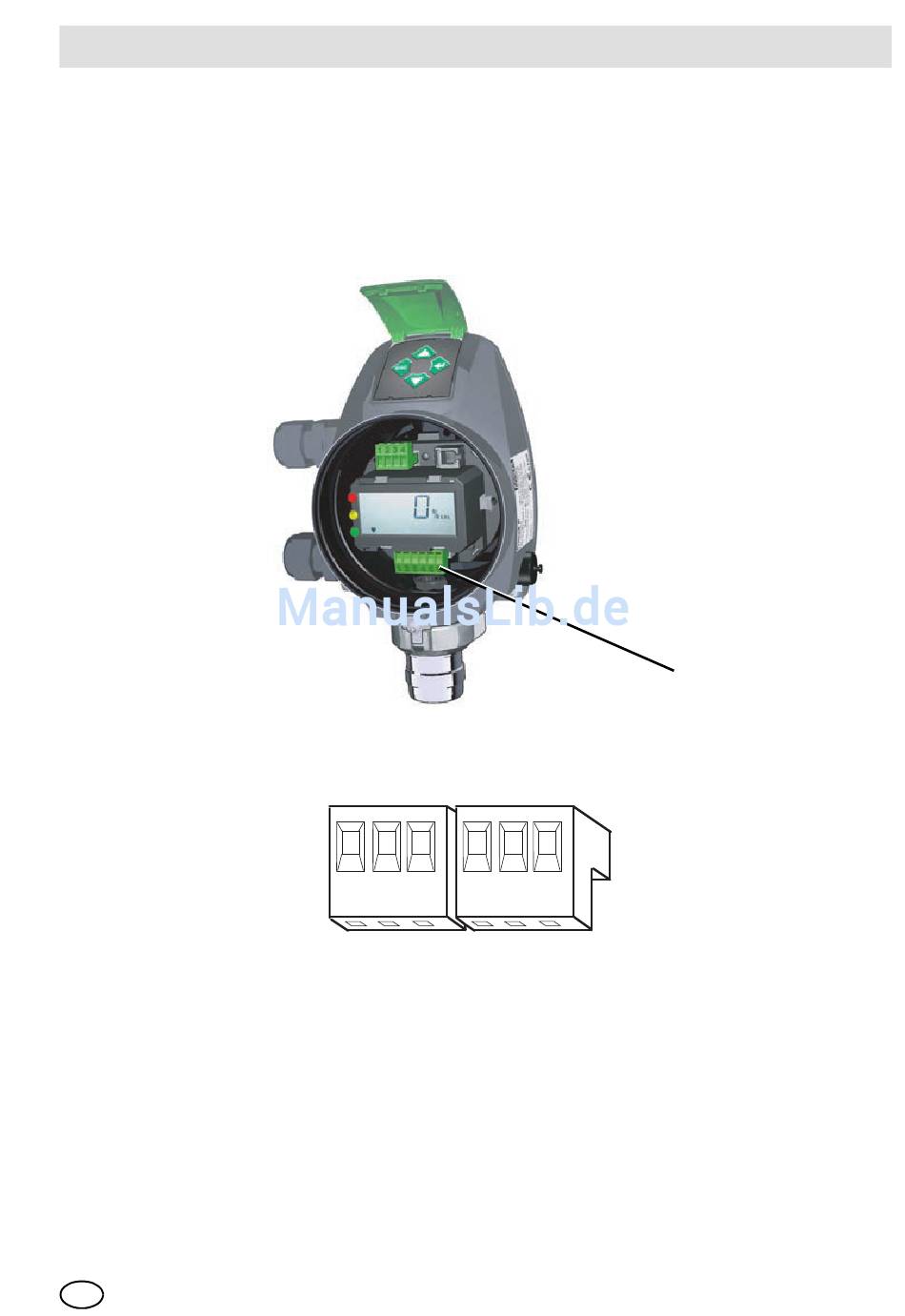

Bild 11 Position des Relais
1 Relaisklemmenblöcke
Bild 12 Relaisklemmenblöcke
Alarmrelais
1 Ruhekontakt erregt [NC]
2 Mittelkontakt [COM]
3 Arbeitskontakt erregt [NO]
DE
2 A/30 V DC
2 A/30 V DC
1 2 3
1
ALARM FAILURE
PrimaX
2 3
Fehlerrelais
1 Ruhekontakt erregt [NC]
2 Mittelkontakt [COM]
3 Arbeitskontakt erregt [NO]
