MSA

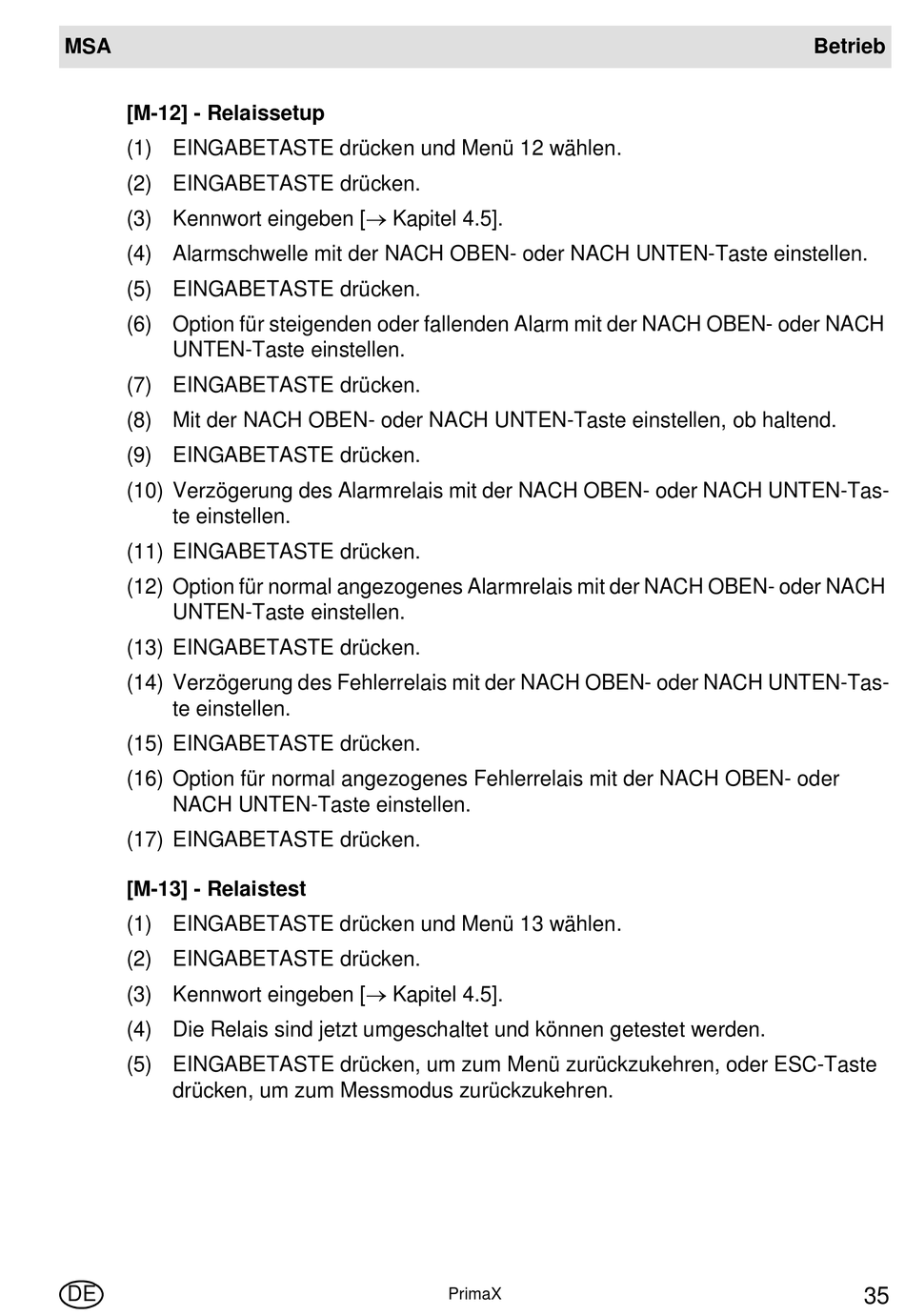

[M-12] - Relaissetup
(1) EINGABETASTE drücken und Menü 12 wählen.
(2) EINGABETASTE drücken.
(3) Kennwort eingeben [ Kapitel 4.5].
(4) Alarmschwelle mit der NACH OBEN- oder NACH UNTEN-Taste einstellen.
(5) EINGABETASTE drücken.
(6) Option für steigenden oder fallenden Alarm mit der NACH OBEN- oder NACH
UNTEN-Taste einstellen.
(7) EINGABETASTE drücken.
(8) Mit der NACH OBEN- oder NACH UNTEN-Taste einstellen, ob haltend.
(9) EINGABETASTE drücken.
(10) Verzögerung des Alarmrelais mit der NACH OBEN- oder NACH UNTEN-Tas-
te einstellen.
(11) EINGABETASTE drücken.
(12) Option für normal angezogenes Alarmrelais mit der NACH OBEN- oder NACH
UNTEN-Taste einstellen.
(13) EINGABETASTE drücken.
(14) Verzögerung des Fehlerrelais mit der NACH OBEN- oder NACH UNTEN-Tas-
te einstellen.
(15) EINGABETASTE drücken.
(16) Option für normal angezogenes Fehlerrelais mit der NACH OBEN- oder
NACH UNTEN-Taste einstellen.
(17) EINGABETASTE drücken.
[M-13] - Relaistest
(1) EINGABETASTE drücken und Menü 13 wählen.
(2) EINGABETASTE drücken.
(3) Kennwort eingeben [ Kapitel 4.5].
(4) Die Relais sind jetzt umgeschaltet und können getestet werden.
(5) EINGABETASTE drücken, um zum Menü zurückzukehren, oder ESC-Taste
drücken, um zum Messmodus zurückzukehren.
DE
PrimaX
Betrieb
35
