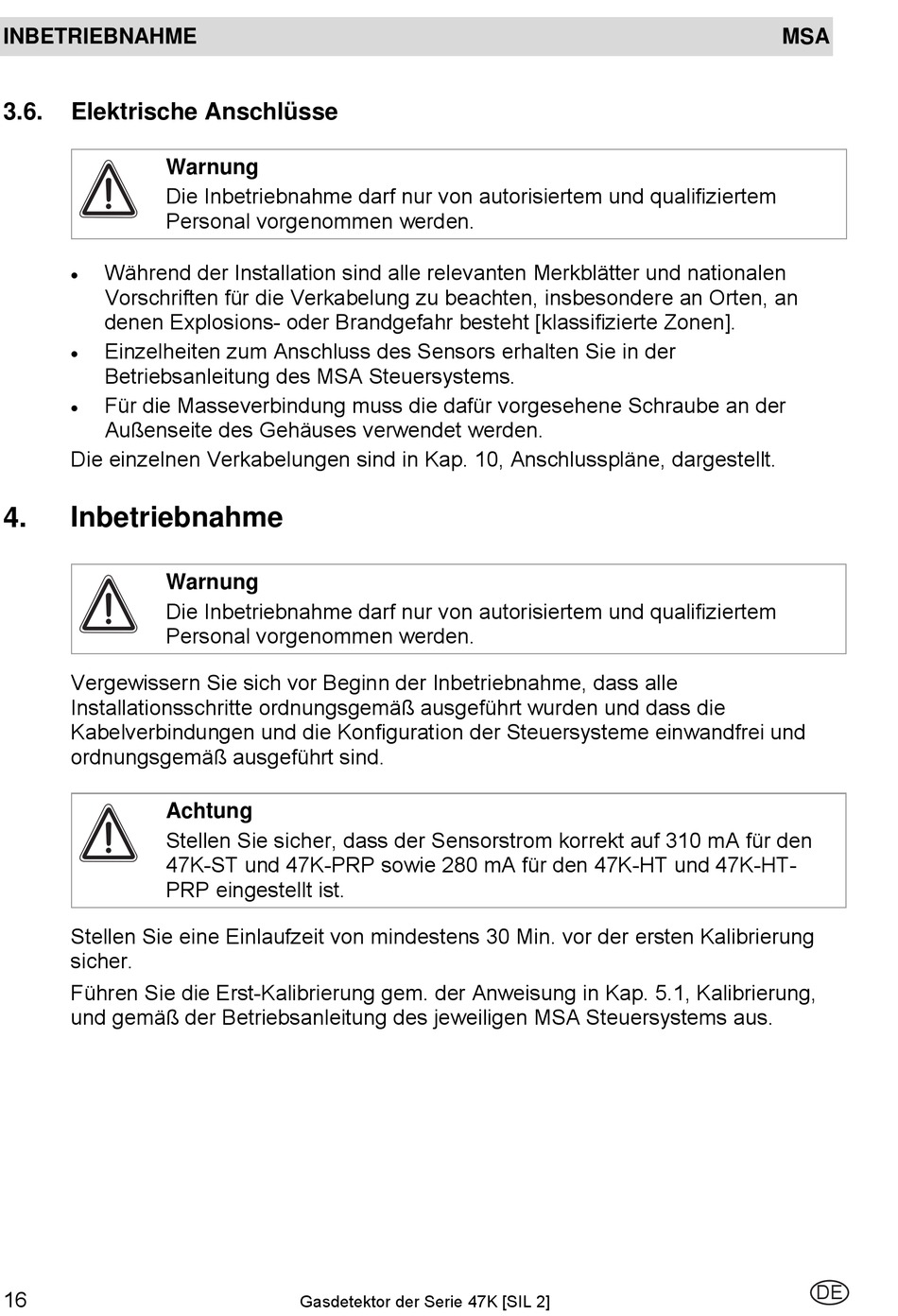

INBETRIEBNAHME
3.6.
Elektrische Anschlüsse
Warnung
Die Inbetriebnahme darf nur von autorisiertem und qualifiziertem
Personal vorgenommen werden.
Während der Installation sind alle relevanten Merkblätter und nationalen
Vorschriften für die Verkabelung zu beachten, insbesondere an Orten, an
denen Explosions- oder Brandgefahr besteht [klassifizierte Zonen].
Einzelheiten zum Anschluss des Sensors erhalten Sie in der
Betriebsanleitung des MSA Steuersystems.
Für die Masseverbindung muss die dafür vorgesehene Schraube an der
Außenseite des Gehäuses verwendet werden.
Die einzelnen Verkabelungen sind in Kap. 10, Anschlusspläne, dargestellt.
4.
Inbetriebnahme
Warnung
Die Inbetriebnahme darf nur von autorisiertem und qualifiziertem
Personal vorgenommen werden.
Vergewissern Sie sich vor Beginn der Inbetriebnahme, dass alle
Installationsschritte ordnungsgemäß ausgeführt wurden und dass die
Kabelverbindungen und die Konfiguration der Steuersysteme einwandfrei und
ordnungsgemäß ausgeführt sind.
Achtung
Stellen Sie sicher, dass der Sensorstrom korrekt auf 310 mA für den
47K-ST und 47K-PRP sowie 280 mA für den 47K-HT und 47K-HT-
PRP eingestellt ist.
Stellen Sie eine Einlaufzeit von mindestens 30 Min. vor der ersten Kalibrierung
sicher.
Führen Sie die Erst-Kalibrierung gem. der Anweisung in Kap. 5.1, Kalibrierung,
und gemäß der Betriebsanleitung des jeweiligen MSA Steuersystems aus.
16
Gasdetektor der Serie 47K [SIL 2]
MSA
DE
