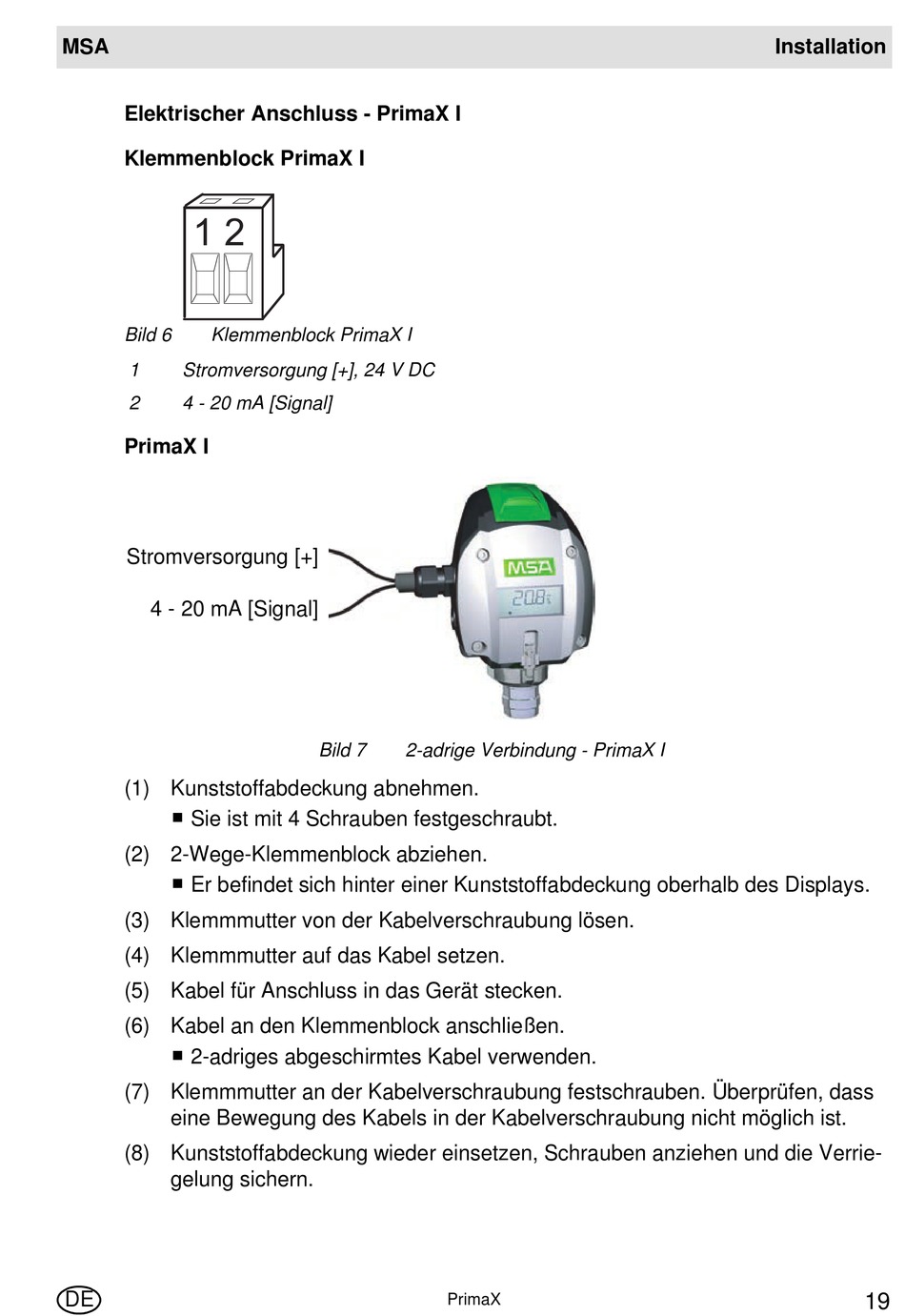

Elektrischer Anschluss - PrimaX I
Klemmenblock PrimaX I
1 2
Bild 6
Klemmenblock PrimaX I
1
Stromversorgung [+], 24 V DC
2
4 - 20 mA [Signal]
PrimaX I
Stromversorgung [+]
4 - 20 mA [Signal]
(1) Kunststoffabdeckung abnehmen.
Sie ist mit 4 Schrauben festgeschraubt.
(2) 2-Wege-Klemmenblock abziehen.
Er befindet sich hinter einer Kunststoffabdeckung oberhalb des Displays.
(3) Klemmmutter von der Kabelverschraubung lösen.
(4) Klemmmutter auf das Kabel setzen.
(5) Kabel für Anschluss in das Gerät stecken.
(6) Kabel an den Klemmenblock anschließen.
2-adriges abgeschirmtes Kabel verwenden.
(7) Klemmmutter an der Kabelverschraubung festschrauben. Überprüfen, dass
eine Bewegung des Kabels in der Kabelverschraubung nicht möglich ist.
(8) Kunststoffabdeckung wieder einsetzen, Schrauben anziehen und die Verrie-
gelung sichern.
DE
Bild 7
2-adrige Verbindung - PrimaX I
