Installation
PrimaX P
Stromversorgung [+] 24 V DC
(1) Verriegelung zwischen Abdeckung und Bajonettverschluss des Sensors ab-
schrauben.
(2) Aluminiumdeckel des Gehäuses abschrauben.
(3) 4-Wege-Klemmenblock abziehen.
Er befindet sich hinter einer Kunststoffabdeckung oberhalb des Displays.
(4) Klemmmutter von der Kabelverschraubung lösen.
(5) Klemmmutter auf das Kabel setzen
(6) Kabel für Anschluss in das Gerät stecken.
(7) Kabel an den Klemmenblock anschließen.
3-adriges, abgeschirmtes Kabel für 3-adrigen Sensor verwenden
4-adriges, abgeschirmtes Kabel für 4-adrigen Sensor verwenden
(8) Klemmmutter an der Kabelverschraubung festschrauben. Überprüfen, dass
eine Bewegung des Kabels in der Kabelverschraubung nicht möglich ist.
(9) Gehäusedeckel wieder einsetzen und die Verriegelung sichern.
18
0 V DC [-]
4 - 20 mA [Signal]
isolierte Erdung

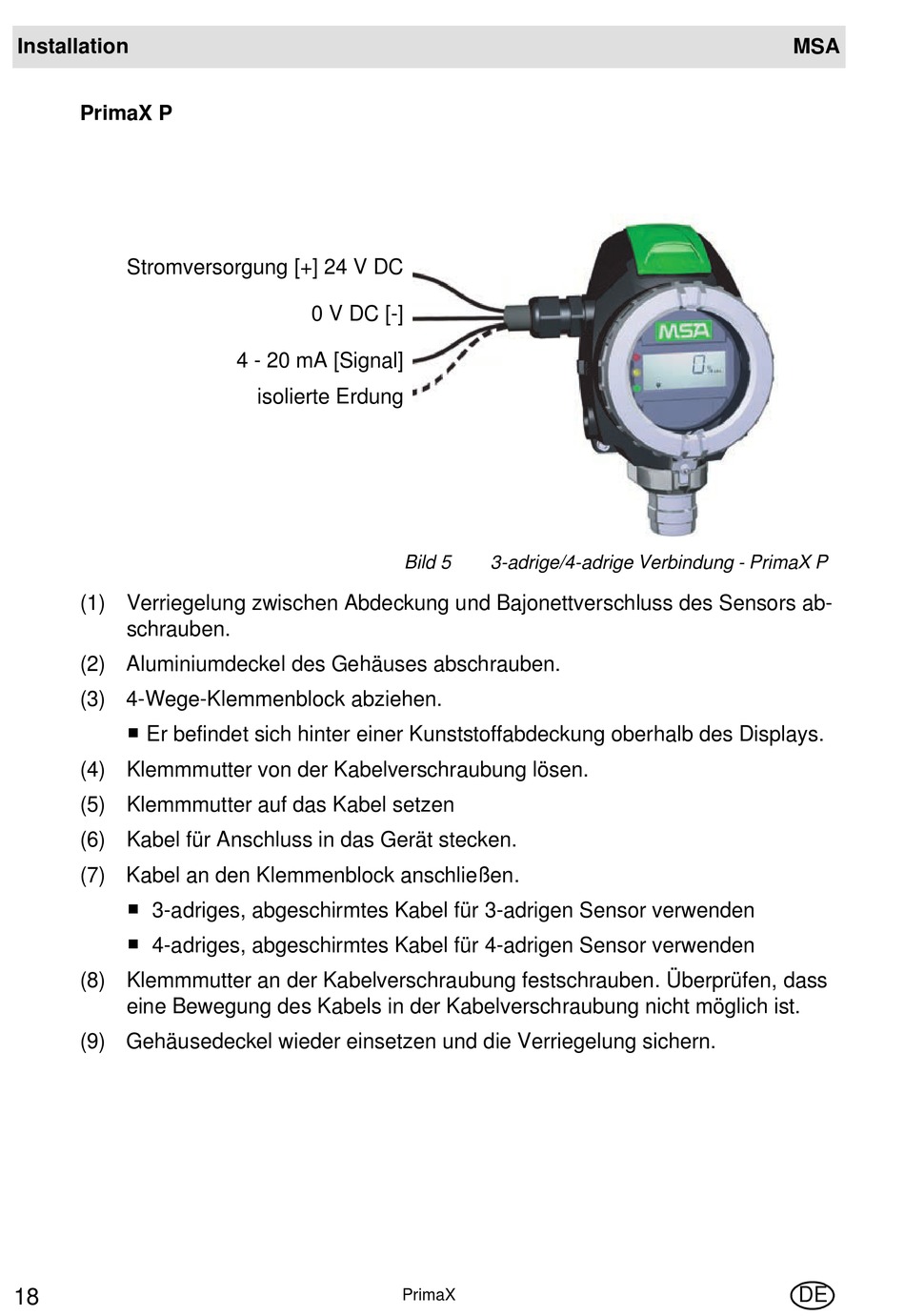

Bild 5
PrimaX
3-adrige/4-adrige Verbindung - PrimaX P
MSA
DE
