Grundlagen und Montage
Montage

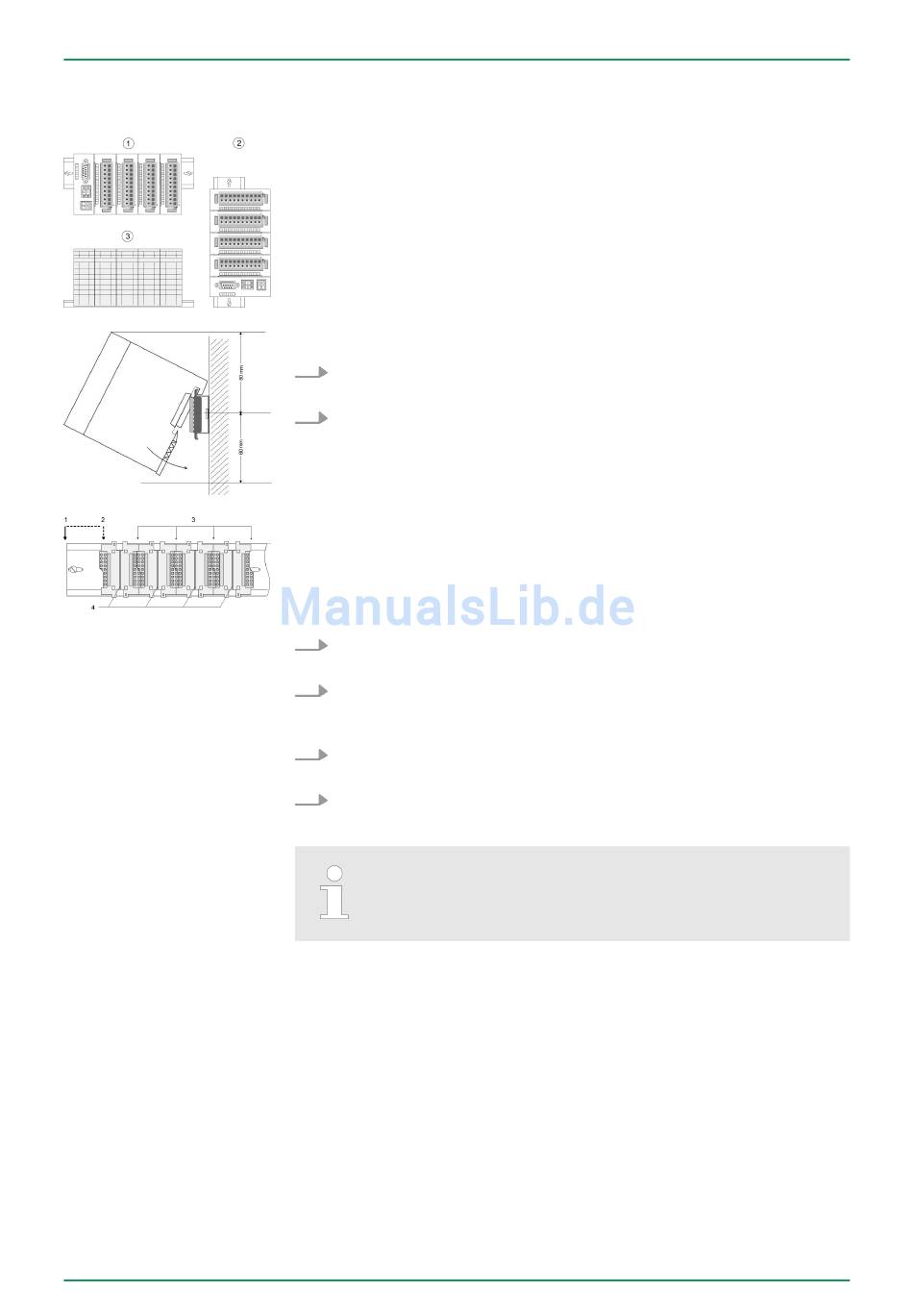

Montagemöglichkeiten
16
Beachten Sie bitte die hierbei zulässigen Umgebungstemperaturen:
1 waagrechter Aufbau: von 0 bis 60°C
2 senkrechter Aufbau: von 0 bis 40°C
3 liegender Aufbau: von 0 bis 40°C
Der waagrechte Aufbau beginnt immer links mit einem Kopfmodul.
Rechts daneben sind die Peripherie-Module zu stecken. Es dürfen bis
zu 32 Peripherie-Module gesteckt werden.
Bitte bei der Montage beachten!
1.
Schalten Sie die Stromversorgung aus, bevor Sie Module ste-
cken bzw. abziehen!
2.
Halten Sie ab der Mitte der Profilschiene nach oben einen Mon-
tageabstand von mindestens 80mm und nach unten von 60mm
ein.
1 Kopfmodul (doppelt breit)
2 Kopfmodul (einfach breit)
3 Peripheriemodule
4 Führungsleisten
1.
Eine Zeile wird immer von links nach rechts aufgebaut und
beginnt immer mit einem Kopfmodul.
2.
Module müssen immer direkt nebeneinander gesteckt werden.
Lücken sind nicht zulässig, da ansonsten der Rückwandbus
unterbrochen ist.
3.
Ein Modul ist erst dann gesteckt und elektrisch verbunden, wenn
es hörbar einrastet.
4.
Steckplätze rechts nach dem letzten Modul dürfen frei bleiben.
Am Rückwandbus dürfen sich maximal 32 Module
befinden. Hierbei darf der Summenstrom von 3,5A darf
nicht überschritten werden!
VIPA System 200V
HB97 | CPU | 215-2BE06 | DE | 16-17
