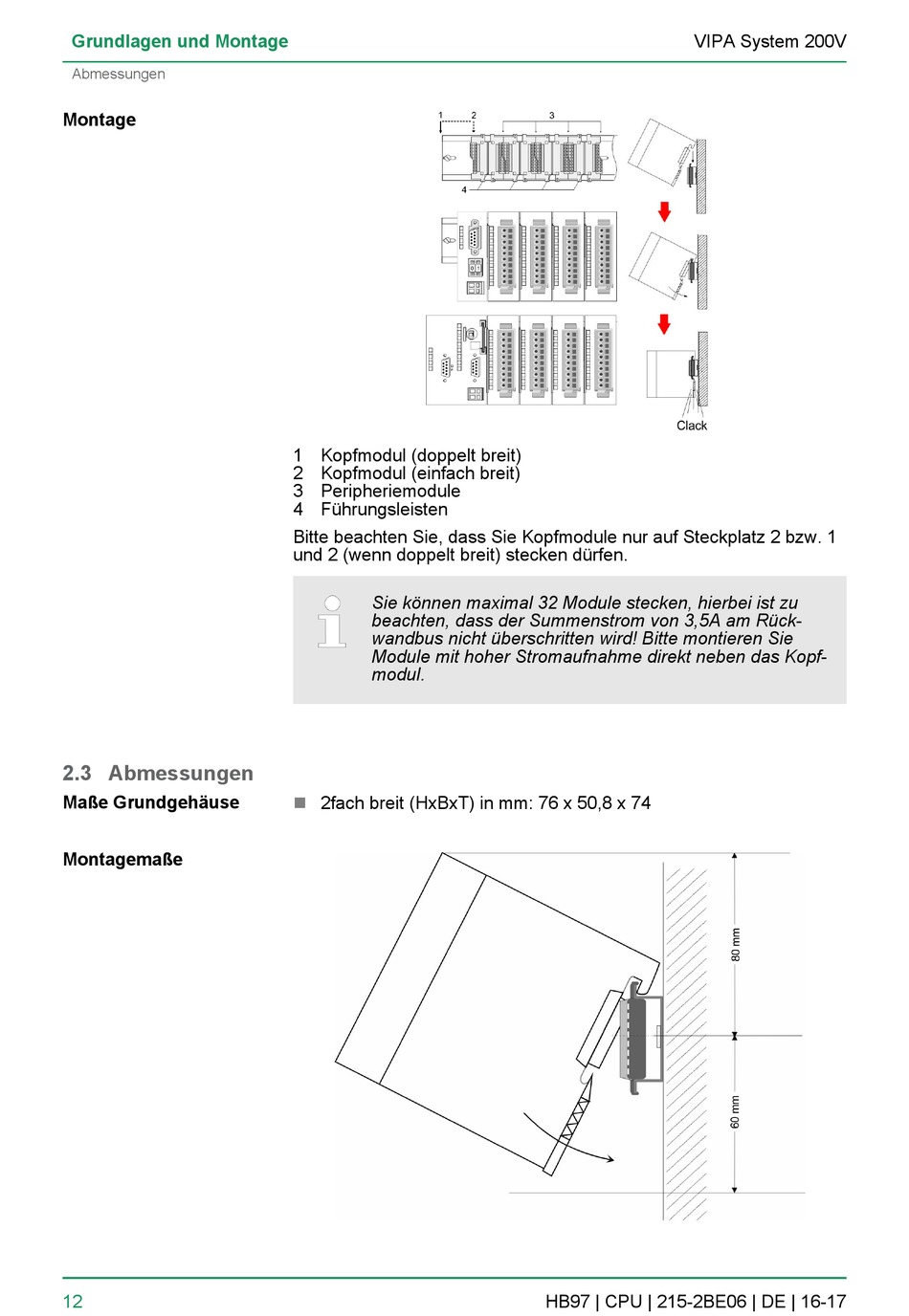

Grundlagen und Montage
Abmessungen
Montage
2.3 Abmessungen
Maße Grundgehäuse
Montagemaße
12
1 Kopfmodul (doppelt breit)
2 Kopfmodul (einfach breit)
3 Peripheriemodule
4 Führungsleisten
Bitte beachten Sie, dass Sie Kopfmodule nur auf Steckplatz 2 bzw. 1
und 2 (wenn doppelt breit) stecken dürfen.
Sie können maximal 32 Module stecken, hierbei ist zu
beachten, dass der Summenstrom von 3,5A am Rück-
wandbus nicht überschritten wird! Bitte montieren Sie
Module mit hoher Stromaufnahme direkt neben das Kopf-
modul.
n
2fach breit (HxBxT) in mm: 76 x 50,8 x 74
