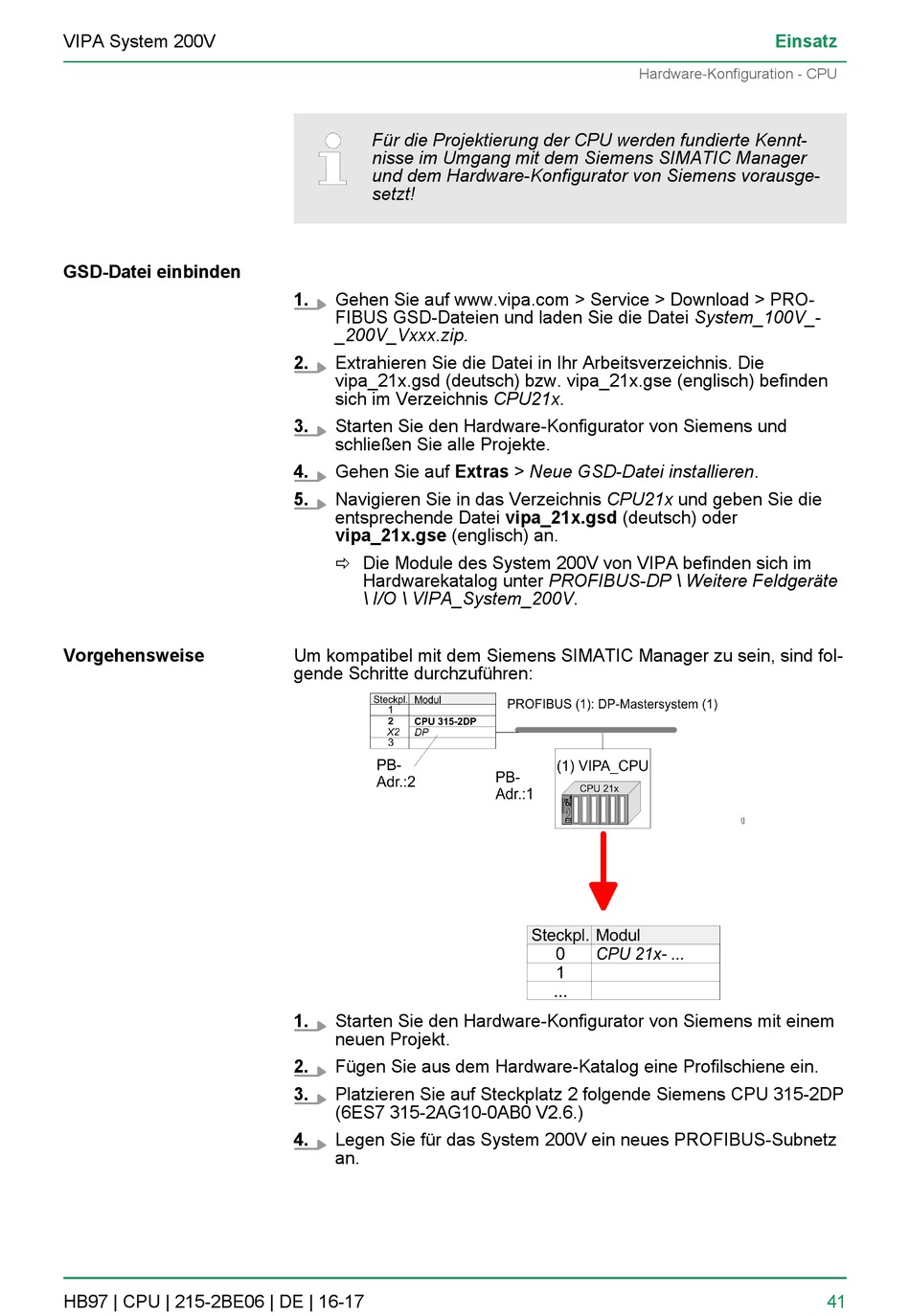

VIPA System 200V
GSD-Datei einbinden
Vorgehensweise
HB97 | CPU | 215-2BE06 | DE | 16-17
Für die Projektierung der CPU werden fundierte Kennt-
nisse im Umgang mit dem Siemens SIMATIC Manager
und dem Hardware-Konfigurator von Siemens vorausge-
setzt!
1.
Gehen Sie auf www.vipa.com > Service > Download > PRO-
FIBUS GSD-Dateien und laden Sie die Datei System_100V_-
_200V_Vxxx.zip.
2.
Extrahieren Sie die Datei in Ihr Arbeitsverzeichnis. Die
vipa_21x.gsd (deutsch) bzw. vipa_21x.gse (englisch) befinden
sich im Verzeichnis CPU21x.
3.
Starten Sie den Hardware-Konfigurator von Siemens und
schließen Sie alle Projekte.
4.
Gehen Sie auf Extras > Neue GSD-Datei installieren.
5.
Navigieren Sie in das Verzeichnis CPU21x und geben Sie die
entsprechende Datei vipa_21x.gsd (deutsch) oder
vipa_21x.gse (englisch) an.
ð Die Module des System 200V von VIPA befinden sich im
Hardwarekatalog unter PROFIBUS-DP \ Weitere Feldgeräte
\ I/O \ VIPA_System_200V.
Um kompatibel mit dem Siemens SIMATIC Manager zu sein, sind fol-
gende Schritte durchzuführen:
1.
Starten Sie den Hardware-Konfigurator von Siemens mit einem
neuen Projekt.
2.
Fügen Sie aus dem Hardware-Katalog eine Profilschiene ein.
3.
Platzieren Sie auf Steckplatz 2 folgende Siemens CPU 315-2DP
(6ES7 315-2AG10-0AB0 V2.6.)
4.
Legen Sie für das System 200V ein neues PROFIBUS-Subnetz
an.
Einsatz
Hardware-Konfiguration - CPU
