VIPA System 200V

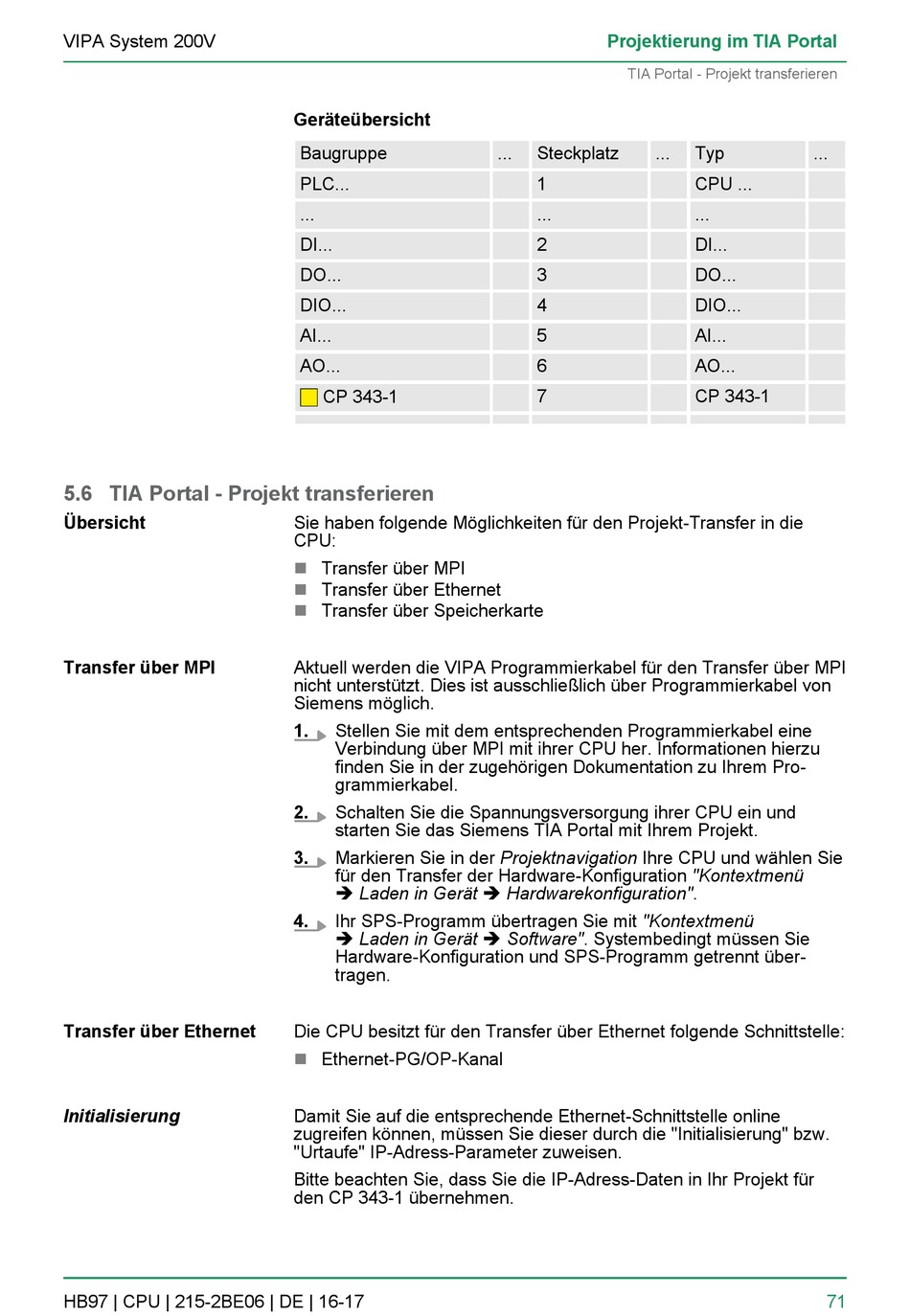

5.6 TIA Portal - Projekt transferieren

Übersicht
Transfer über MPI
Transfer über Ethernet
Initialisierung
HB97 | CPU | 215-2BE06 | DE | 16-17
Geräteübersicht
Baugruppe
PLC...
...
DI...
DO...
DIO...
AI...
AO...
CP 343-1
Sie haben folgende Möglichkeiten für den Projekt-Transfer in die
CPU:
n Transfer über MPI
Transfer über Ethernet
n
n Transfer über Speicherkarte
Aktuell werden die VIPA Programmierkabel für den Transfer über MPI
nicht unterstützt. Dies ist ausschließlich über Programmierkabel von
Siemens möglich.
1. Stellen Sie mit dem entsprechenden Programmierkabel eine
Verbindung über MPI mit ihrer CPU her. Informationen hierzu
finden Sie in der zugehörigen Dokumentation zu Ihrem Pro-
grammierkabel.
2. Schalten Sie die Spannungsversorgung ihrer CPU ein und
starten Sie das Siemens TIA Portal mit Ihrem Projekt.
3. Markieren Sie in der Projektnavigation Ihre CPU und wählen Sie
für den Transfer der Hardware-Konfiguration "Kontextmenü
è Laden in Gerät è Hardwarekonfiguration".
4. Ihr SPS-Programm übertragen Sie mit "Kontextmenü
è Laden in Gerät è Software". Systembedingt müssen Sie
Hardware-Konfiguration und SPS-Programm getrennt über-
tragen.
Die CPU besitzt für den Transfer über Ethernet folgende Schnittstelle:
n Ethernet-PG/OP-Kanal
Damit Sie auf die entsprechende Ethernet-Schnittstelle online
zugreifen können, müssen Sie dieser durch die "Initialisierung" bzw.
"Urtaufe" IP-Adress-Parameter zuweisen.
Bitte beachten Sie, dass Sie die IP-Adress-Daten in Ihr Projekt für
den CP 343-1 übernehmen.
Projektierung im TIA Portal
TIA Portal - Projekt transferieren
... Steckplatz ...
1
...
2
3
4
5
6
7
Typ ...
CPU ...
...
DI...
DO...
DIO...
AI...
AO...
CP 343-1
