VIPA System 200V
Montage auf Profil-
schiene
Montage unter Berück-
sichtigung der Strom-
aufnahme
HB97 | CPU | 215-2BE06 | DE | 16-17

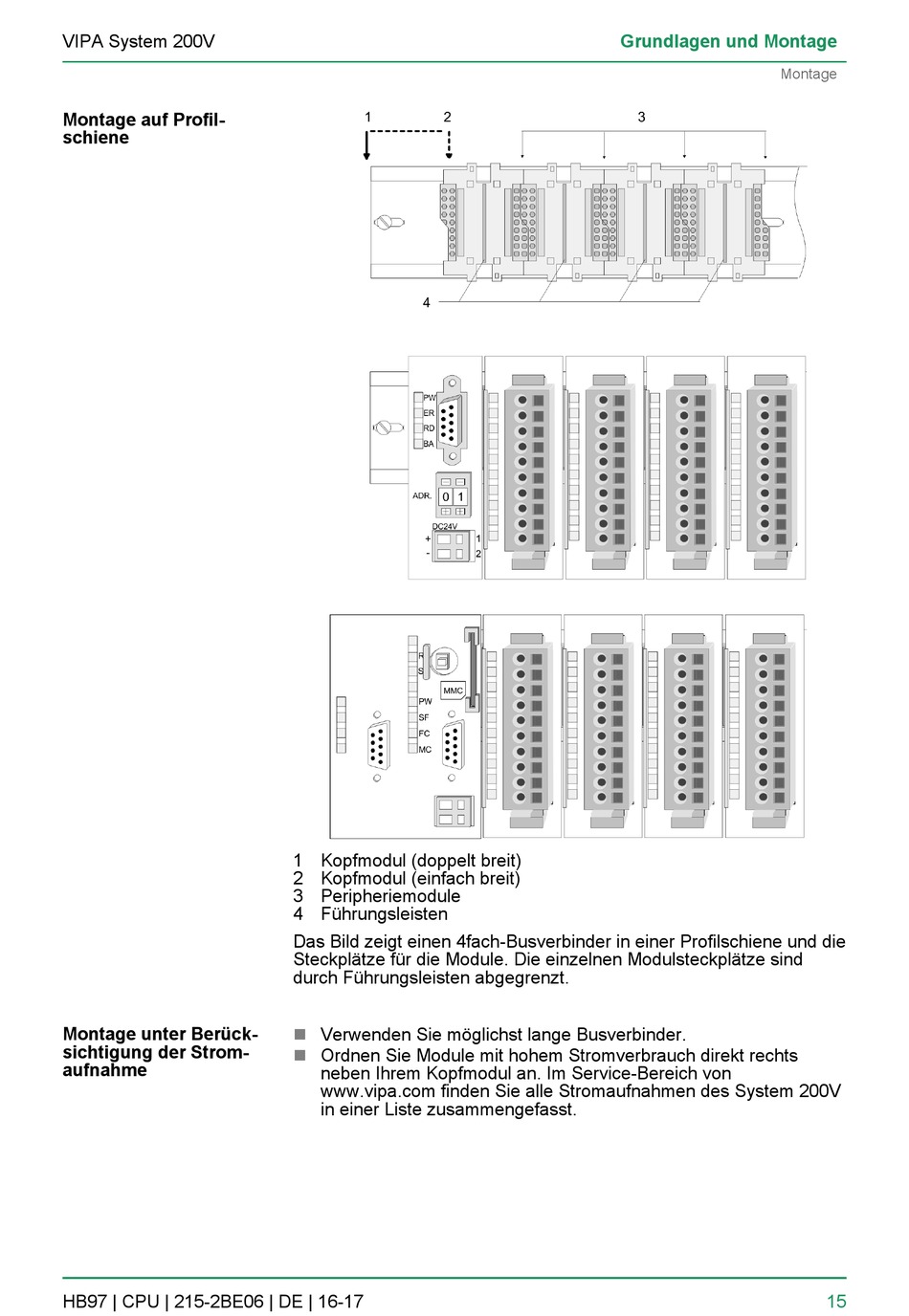

1 Kopfmodul (doppelt breit)
2 Kopfmodul (einfach breit)
3 Peripheriemodule
4 Führungsleisten
Das Bild zeigt einen 4fach-Busverbinder in einer Profilschiene und die
Steckplätze für die Module. Die einzelnen Modulsteckplätze sind
durch Führungsleisten abgegrenzt.
n
Verwenden Sie möglichst lange Busverbinder.
n
Ordnen Sie Module mit hohem Stromverbrauch direkt rechts
neben Ihrem Kopfmodul an. Im Service-Bereich von
www.vipa.com finden Sie alle Stromaufnahmen des System 200V
in einer Liste zusammengefasst.
Grundlagen und Montage
Montage
15
