2.2 Systemvorstellung
Übersicht
Komponenten
Kopfmodule
Peripherie-Module
10

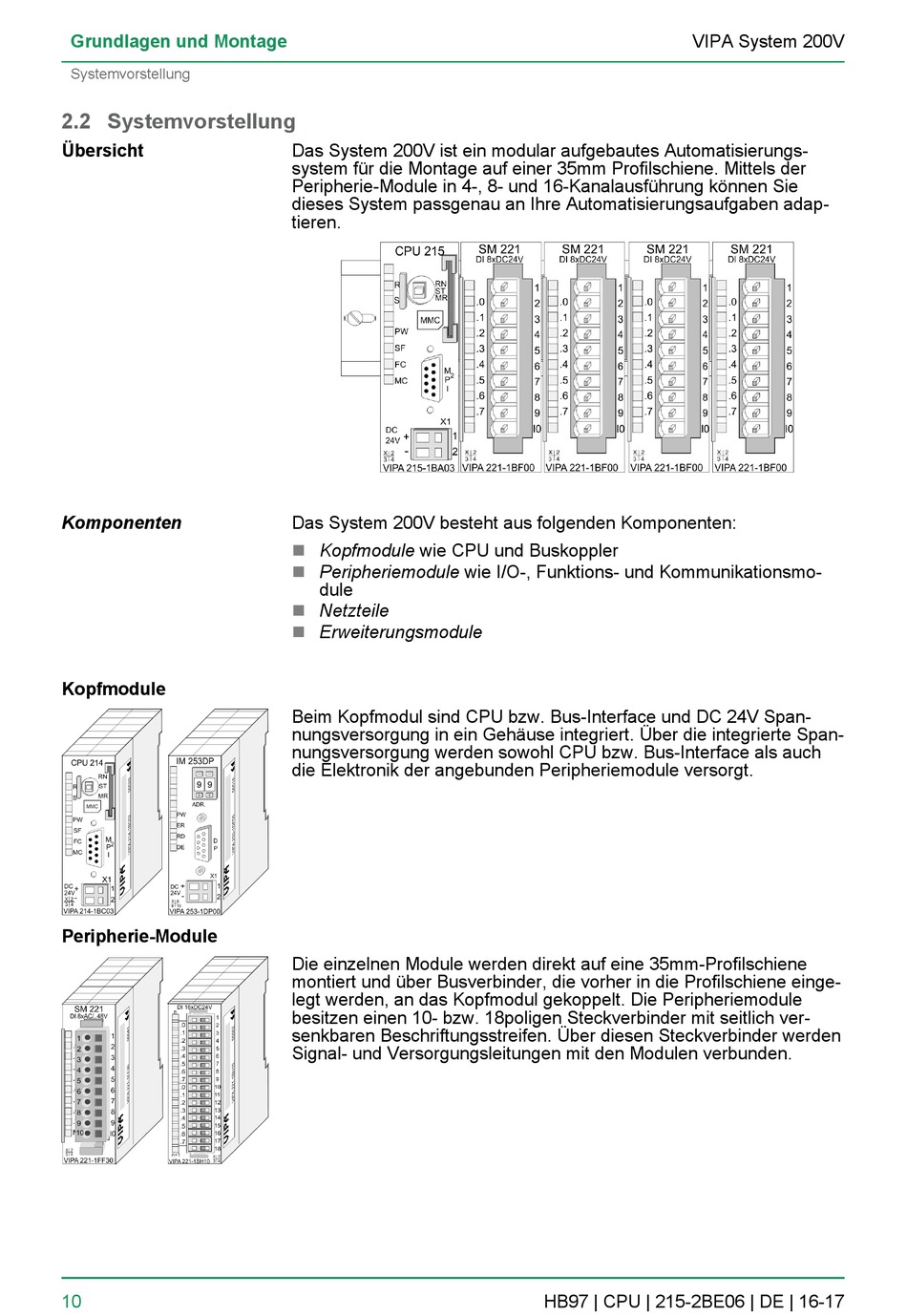

Das System 200V ist ein modular aufgebautes Automatisierungs-
system für die Montage auf einer 35mm Profilschiene. Mittels der
Peripherie-Module in 4-, 8- und 16-Kanalausführung können Sie
dieses System passgenau an Ihre Automatisierungsaufgaben adap-
tieren.
Das System 200V besteht aus folgenden Komponenten:
n Kopfmodule wie CPU und Buskoppler
n Peripheriemodule wie I/O-, Funktions- und Kommunikationsmo-
dule
n Netzteile
n Erweiterungsmodule
Beim Kopfmodul sind CPU bzw. Bus-Interface und DC 24V Span-
nungsversorgung in ein Gehäuse integriert. Über die integrierte Span-
nungsversorgung werden sowohl CPU bzw. Bus-Interface als auch
die Elektronik der angebunden Peripheriemodule versorgt.
Die einzelnen Module werden direkt auf eine 35mm-Profilschiene
montiert und über Busverbinder, die vorher in die Profilschiene einge-
legt werden, an das Kopfmodul gekoppelt. Die Peripheriemodule
besitzen einen 10- bzw. 18poligen Steckverbinder mit seitlich ver-
senkbaren Beschriftungsstreifen. Über diesen Steckverbinder werden
Signal- und Versorgungsleitungen mit den Modulen verbunden.
