VIPA System 200V
Montage Vorgehens-
weise
HB97 | CPU | 215-2BE06 | DE | 16-17

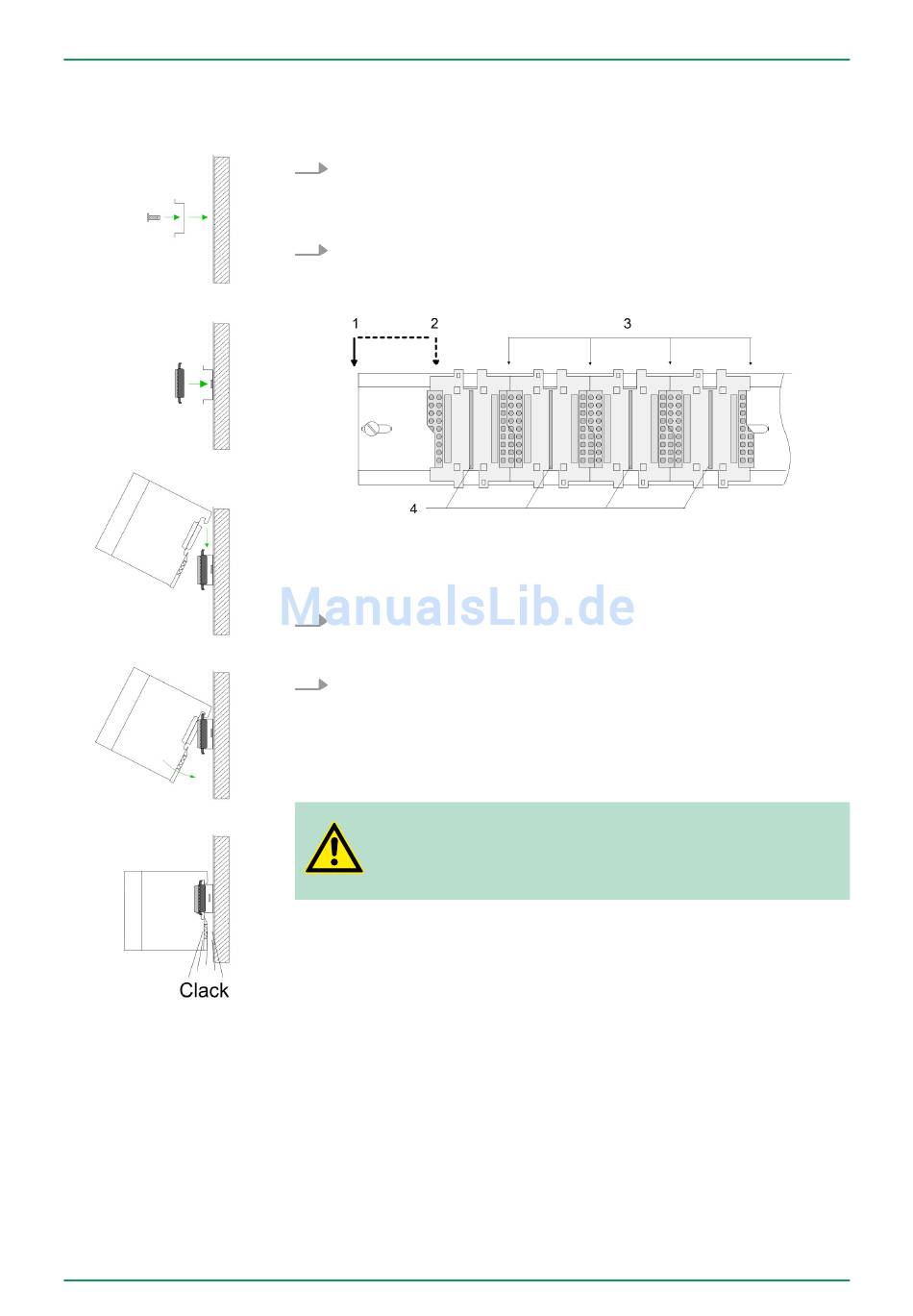

1.
Montieren Sie die Profilschiene. Bitte beachten Sie, dass Sie ab
der Mitte der Profilschiene nach oben einen Modul-Montageab-
stand von mindestens 80mm und nach unten von 60mm ein-
halten.
2.
Drücken Sie den Busverbinder in die Profilschiene, bis dieser
sicher einrastet, so dass die Busanschlüsse aus der Profil-
schiene herausschauen. Sie haben nun die Grundlage zur Mon-
tage Ihrer Module.
1 Kopfmodul (doppelt breit)
2 Kopfmodul (einfach breit)
3 Peripheriemodule
4 Führungsleisten
3.
Beginnen Sie ganz links mit dem Kopfmodul, wie CPU, PC oder
Buskoppler und stecken Sie rechts daneben Ihre Peripherie-
Module.
4.
Setzen Sie das zu steckende Modul von oben in einem Winkel
von ca. 45 Grad auf die Profilschiene und drehen Sie das Modul
nach unten, bis es hörbar auf der Profilschiene einrastet. Nur bei
eingerasteten Modulen ist eine Verbindung zum Rückwandbus
sichergestellt.
VORSICHT!
Module dürfen nur im spannungslosen Zustand gesteckt
bzw. gezogen werden!
Grundlagen und Montage
Montage
17
