VIPA System 200V

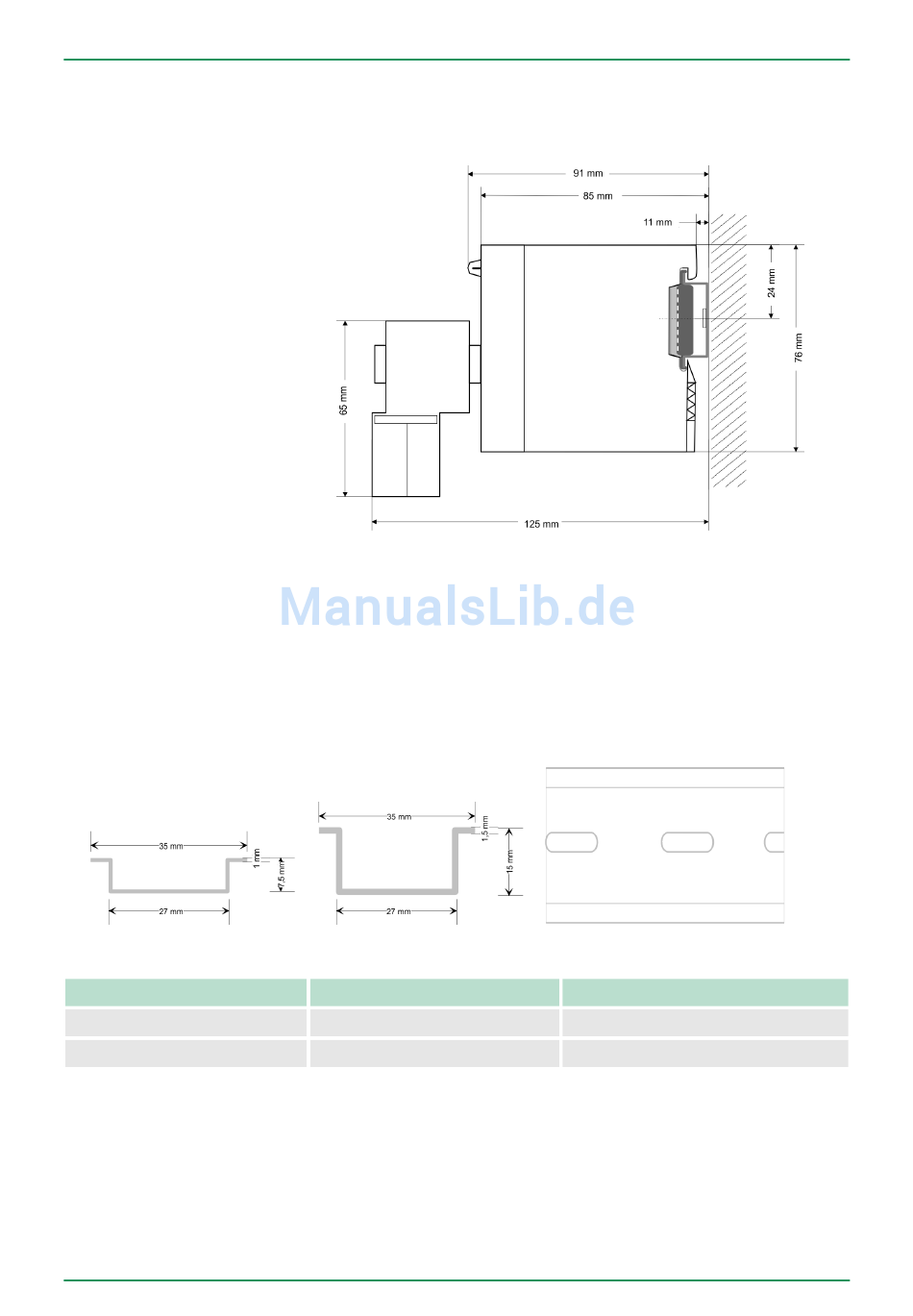

Maße montiert und ver-
drahtet
2.4 Montage
Allgemein
Profilschiene
Bestellnummer
290-1AF00
290-1AF30
Busverbinder
HB97 | CPU | 215-2BE06 | DE | 16-17
CPUs
hier mit VIPA EasyConn Stecker
Die einzelnen Module werden direkt auf eine 35mm-Profilschiene
montiert und über Rückwandbusverbinder verbunden. Vor der Mon-
tage ist der Rückwandbusverbinder in die Profilschiene einzulegen.
Für die Montage können Sie folgende 35mm-Profilschienen ver-
wenden:
Bezeichnung
35mm-Profilschiene
35mm-Profilschiene
Für die Kommunikation der Module untereinander wird beim System
200V ein Rückwandbusverbinder eingesetzt. Die Rückwandbusver-
binder sind isoliert und bei VIPA in 1-, 2-, 4- oder 8facher Breite
erhältlich. Nachfolgend sehen Sie einen 1fach und einen 4fach Bus-
verbinder:
Grundlagen und Montage
Beschreibung
Länge 2000mm, Höhe 15mm
Länge 530mm, Höhe 15mm
Montage
13
