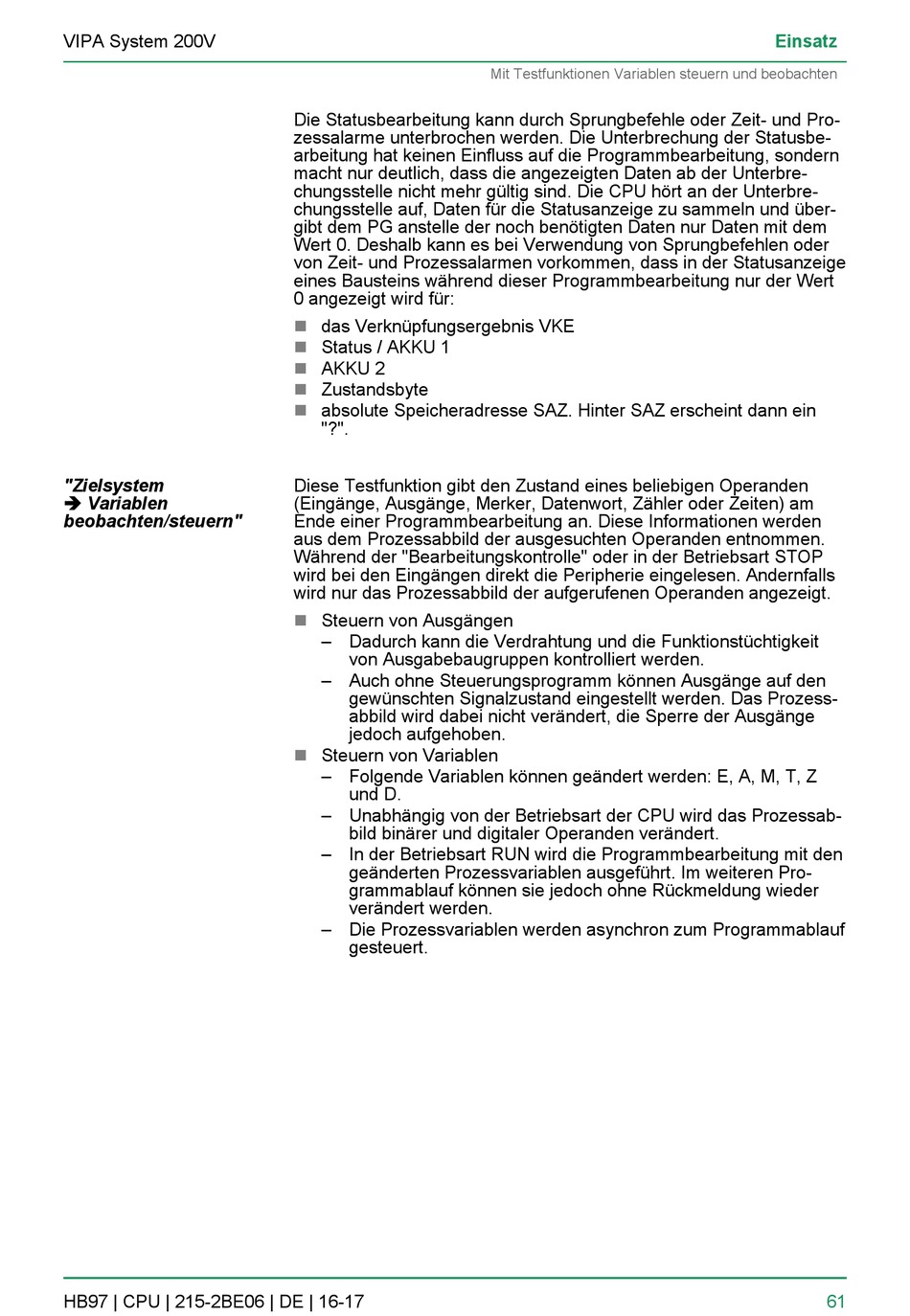

VIPA System 200V
"Zielsystem
è Variablen
beobachten/steuern"
HB97 | CPU | 215-2BE06 | DE | 16-17
Die Statusbearbeitung kann durch Sprungbefehle oder Zeit- und Pro-
zessalarme unterbrochen werden. Die Unterbrechung der Statusbe-
arbeitung hat keinen Einfluss auf die Programmbearbeitung, sondern
macht nur deutlich, dass die angezeigten Daten ab der Unterbre-
chungsstelle nicht mehr gültig sind. Die CPU hört an der Unterbre-
chungsstelle auf, Daten für die Statusanzeige zu sammeln und über-
gibt dem PG anstelle der noch benötigten Daten nur Daten mit dem
Wert 0. Deshalb kann es bei Verwendung von Sprungbefehlen oder
von Zeit- und Prozessalarmen vorkommen, dass in der Statusanzeige
eines Bausteins während dieser Programmbearbeitung nur der Wert
0 angezeigt wird für:
n
das Verknüpfungsergebnis VKE
Status / AKKU 1
n
n
AKKU 2
n
Zustandsbyte
n
absolute Speicheradresse SAZ. Hinter SAZ erscheint dann ein
"?".
Diese Testfunktion gibt den Zustand eines beliebigen Operanden
(Eingänge, Ausgänge, Merker, Datenwort, Zähler oder Zeiten) am
Ende einer Programmbearbeitung an. Diese Informationen werden
aus dem Prozessabbild der ausgesuchten Operanden entnommen.
Während der "Bearbeitungskontrolle" oder in der Betriebsart STOP
wird bei den Eingängen direkt die Peripherie eingelesen. Andernfalls
wird nur das Prozessabbild der aufgerufenen Operanden angezeigt.
n
Steuern von Ausgängen
– Dadurch kann die Verdrahtung und die Funktionstüchtigkeit
von Ausgabebaugruppen kontrolliert werden.
– Auch ohne Steuerungsprogramm können Ausgänge auf den
gewünschten Signalzustand eingestellt werden. Das Prozess-
abbild wird dabei nicht verändert, die Sperre der Ausgänge
jedoch aufgehoben.
n
Steuern von Variablen
– Folgende Variablen können geändert werden: E, A, M, T, Z
und D.
– Unabhängig von der Betriebsart der CPU wird das Prozessab-
bild binärer und digitaler Operanden verändert.
– In der Betriebsart RUN wird die Programmbearbeitung mit den
geänderten Prozessvariablen ausgeführt. Im weiteren Pro-
grammablauf können sie jedoch ohne Rückmeldung wieder
verändert werden.
– Die Prozessvariablen werden asynchron zum Programmablauf
gesteuert.
Mit Testfunktionen Variablen steuern und beobachten
Einsatz
61
