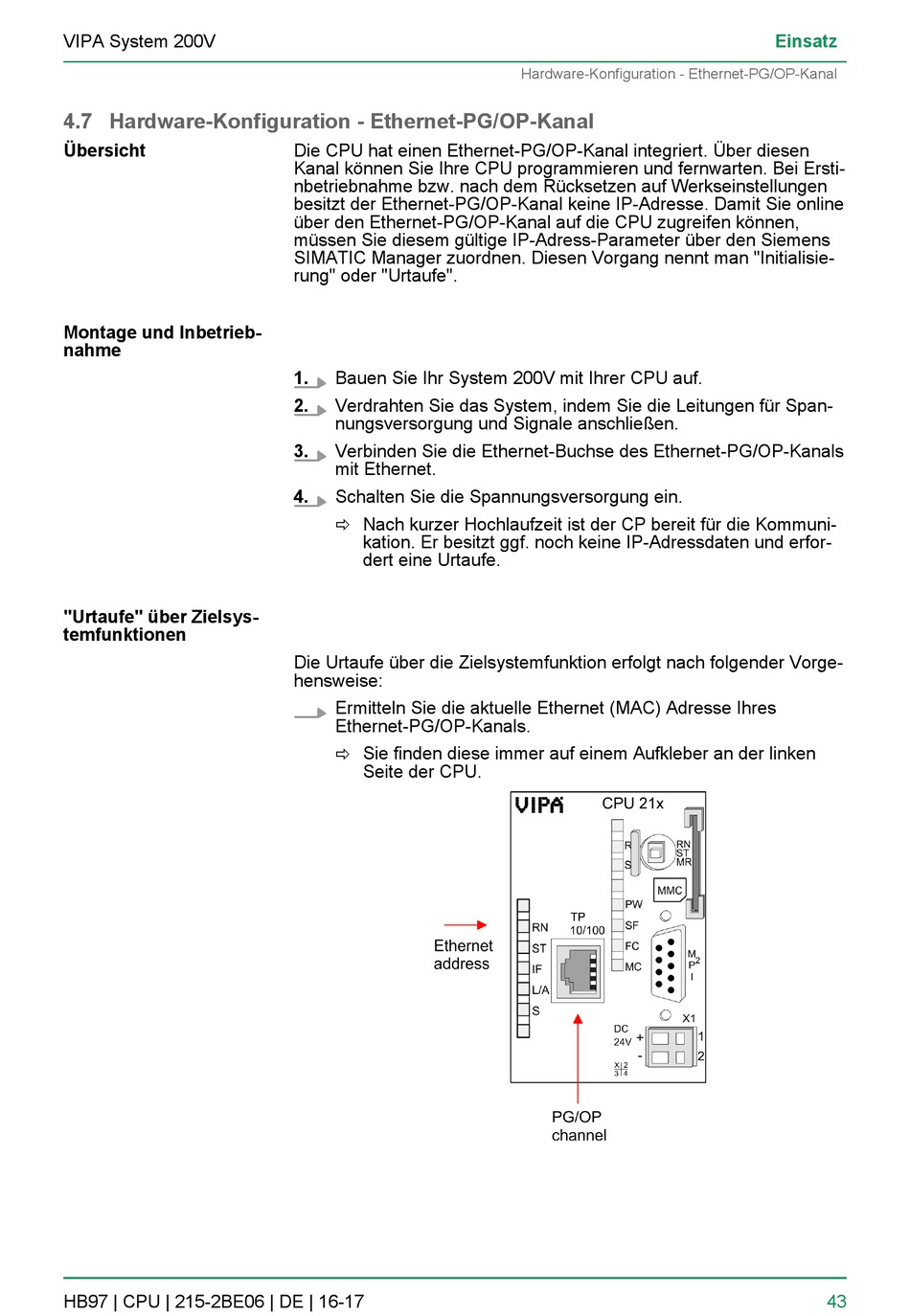

4.7 Hardware-Konfiguration - Ethernet-PG/OP-Kanal

Übersicht
Montage und Inbetrieb-
nahme
"Urtaufe" über Zielsys-
temfunktionen
HB97 | CPU | 215-2BE06 | DE | 16-17
Die CPU hat einen Ethernet-PG/OP-Kanal integriert. Über diesen
Kanal können Sie Ihre CPU programmieren und fernwarten. Bei Ersti-
nbetriebnahme bzw. nach dem Rücksetzen auf Werkseinstellungen
besitzt der Ethernet-PG/OP-Kanal keine IP-Adresse. Damit Sie online
über den Ethernet-PG/OP-Kanal auf die CPU zugreifen können,
müssen Sie diesem gültige IP-Adress-Parameter über den Siemens
SIMATIC Manager zuordnen. Diesen Vorgang nennt man "Initialisie-
rung" oder "Urtaufe".
1. Bauen Sie Ihr System 200V mit Ihrer CPU auf.
2. Verdrahten Sie das System, indem Sie die Leitungen für Span-
nungsversorgung und Signale anschließen.
3. Verbinden Sie die Ethernet-Buchse des Ethernet-PG/OP-Kanals
mit Ethernet.
4. Schalten Sie die Spannungsversorgung ein.
ð Nach kurzer Hochlaufzeit ist der CP bereit für die Kommuni-
kation. Er besitzt ggf. noch keine IP-Adressdaten und erfor-
dert eine Urtaufe.
Die Urtaufe über die Zielsystemfunktion erfolgt nach folgender Vorge-
hensweise:
Ermitteln Sie die aktuelle Ethernet (MAC) Adresse Ihres
Ethernet-PG/OP-Kanals.
ð Sie finden diese immer auf einem Aufkleber an der linken
Seite der CPU.
