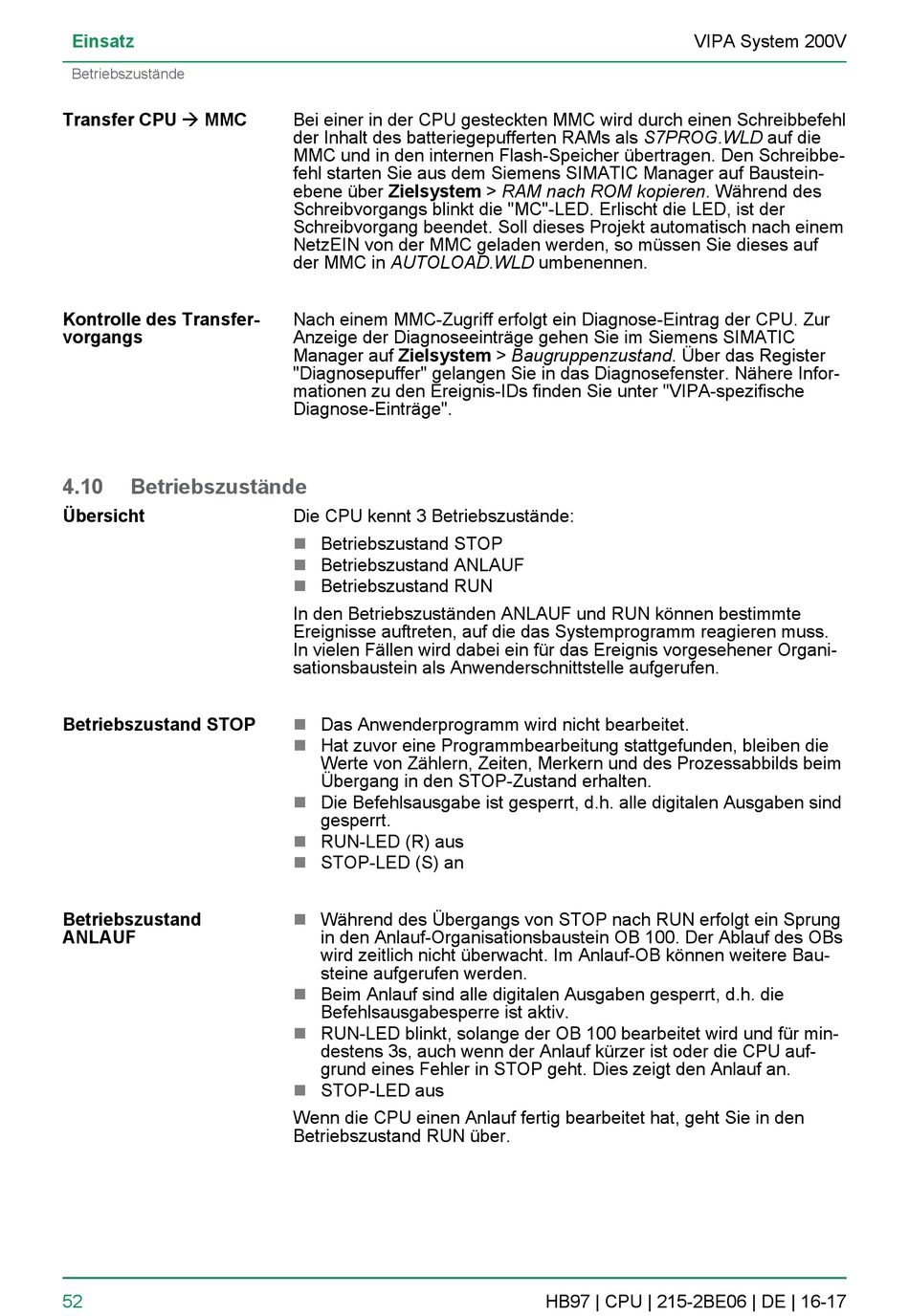

Einsatz
Betriebszustände
Transfer CPU à MMC
Kontrolle des Transfer-
vorgangs
4.10
Betriebszustände
Übersicht
Betriebszustand STOP
Betriebszustand
ANLAUF
52
Bei einer in der CPU gesteckten MMC wird durch einen Schreibbefehl
der Inhalt des batteriegepufferten RAMs als S7PROG.WLD auf die
MMC und in den internen Flash-Speicher übertragen. Den Schreibbe-
fehl starten Sie aus dem Siemens SIMATIC Manager auf Baustein-
ebene über Zielsystem > RAM nach ROM kopieren. Während des
Schreibvorgangs blinkt die "MC"-LED. Erlischt die LED, ist der
Schreibvorgang beendet. Soll dieses Projekt automatisch nach einem
NetzEIN von der MMC geladen werden, so müssen Sie dieses auf
der MMC in AUTOLOAD.WLD umbenennen.
Nach einem MMC-Zugriff erfolgt ein Diagnose-Eintrag der CPU. Zur
Anzeige der Diagnoseeinträge gehen Sie im Siemens SIMATIC
Manager auf Zielsystem > Baugruppenzustand. Über das Register
"Diagnosepuffer" gelangen Sie in das Diagnosefenster. Nähere Infor-
mationen zu den Ereignis-IDs finden Sie unter "VIPA-spezifische
Diagnose-Einträge".
Die CPU kennt 3 Betriebszustände:
n
Betriebszustand STOP
n
Betriebszustand ANLAUF
n
Betriebszustand RUN
In den Betriebszuständen ANLAUF und RUN können bestimmte
Ereignisse auftreten, auf die das Systemprogramm reagieren muss.
In vielen Fällen wird dabei ein für das Ereignis vorgesehener Organi-
sationsbaustein als Anwenderschnittstelle aufgerufen.
n
Das Anwenderprogramm wird nicht bearbeitet.
Hat zuvor eine Programmbearbeitung stattgefunden, bleiben die
n
Werte von Zählern, Zeiten, Merkern und des Prozessabbilds beim
Übergang in den STOP-Zustand erhalten.
n
Die Befehlsausgabe ist gesperrt, d.h. alle digitalen Ausgaben sind
gesperrt.
n
RUN-LED (R) aus
n
STOP-LED (S) an
n
Während des Übergangs von STOP nach RUN erfolgt ein Sprung
in den Anlauf-Organisationsbaustein OB 100. Der Ablauf des OBs
wird zeitlich nicht überwacht. Im Anlauf-OB können weitere Bau-
steine aufgerufen werden.
n
Beim Anlauf sind alle digitalen Ausgaben gesperrt, d.h. die
Befehlsausgabesperre ist aktiv.
n
RUN-LED blinkt, solange der OB 100 bearbeitet wird und für min-
destens 3s, auch wenn der Anlauf kürzer ist oder die CPU auf-
grund eines Fehler in STOP geht. Dies zeigt den Anlauf an.
STOP-LED aus
n
Wenn die CPU einen Anlauf fertig bearbeitet hat, geht Sie in den
Betriebszustand RUN über.
VIPA System 200V
HB97 | CPU | 215-2BE06 | DE | 16-17
