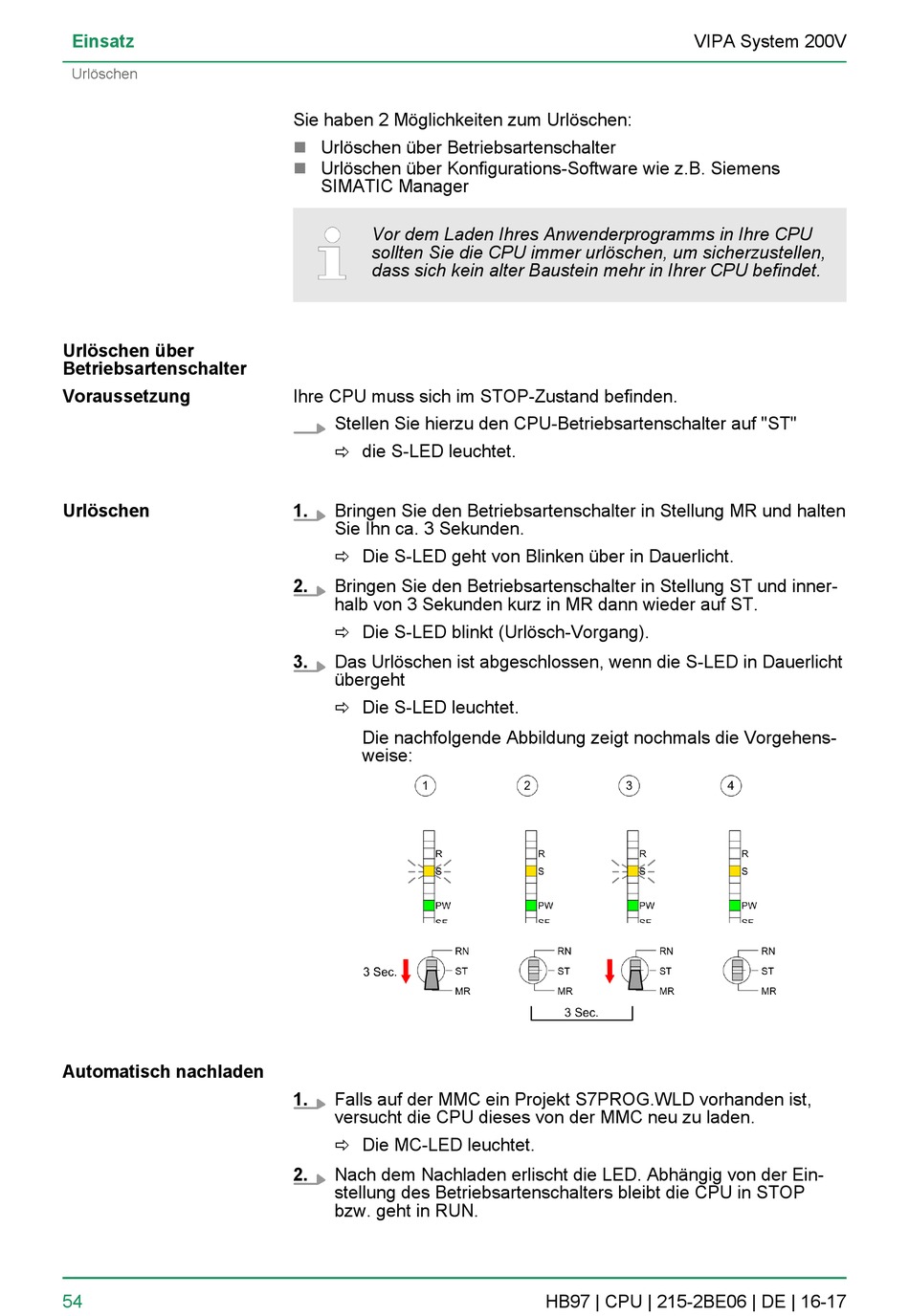

Einsatz
Urlöschen
Urlöschen über
Betriebsartenschalter
Voraussetzung
Urlöschen
Automatisch nachladen
54
Sie haben 2 Möglichkeiten zum Urlöschen:
n
Urlöschen über Betriebsartenschalter
n
Urlöschen über Konfigurations-Software wie z.B. Siemens
SIMATIC Manager
Vor dem Laden Ihres Anwenderprogramms in Ihre CPU
sollten Sie die CPU immer urlöschen, um sicherzustellen,
dass sich kein alter Baustein mehr in Ihrer CPU befindet.
Ihre CPU muss sich im STOP-Zustand befinden.
Stellen Sie hierzu den CPU-Betriebsartenschalter auf "ST"
ð die S-LED leuchtet.
1.
Bringen Sie den Betriebsartenschalter in Stellung MR und halten
Sie Ihn ca. 3 Sekunden.
ð Die S-LED geht von Blinken über in Dauerlicht.
2.
Bringen Sie den Betriebsartenschalter in Stellung ST und inner-
halb von 3 Sekunden kurz in MR dann wieder auf ST.
ð Die S-LED blinkt (Urlösch-Vorgang).
3.
Das Urlöschen ist abgeschlossen, wenn die S-LED in Dauerlicht
übergeht
ð Die S-LED leuchtet.
Die nachfolgende Abbildung zeigt nochmals die Vorgehens-
weise:
1.
Falls auf der MMC ein Projekt S7PROG.WLD vorhanden ist,
versucht die CPU dieses von der MMC neu zu laden.
ð Die MC-LED leuchtet.
2.
Nach dem Nachladen erlischt die LED. Abhängig von der Ein-
stellung des Betriebsartenschalters bleibt die CPU in STOP
bzw. geht in RUN.
VIPA System 200V
HB97 | CPU | 215-2BE06 | DE | 16-17
