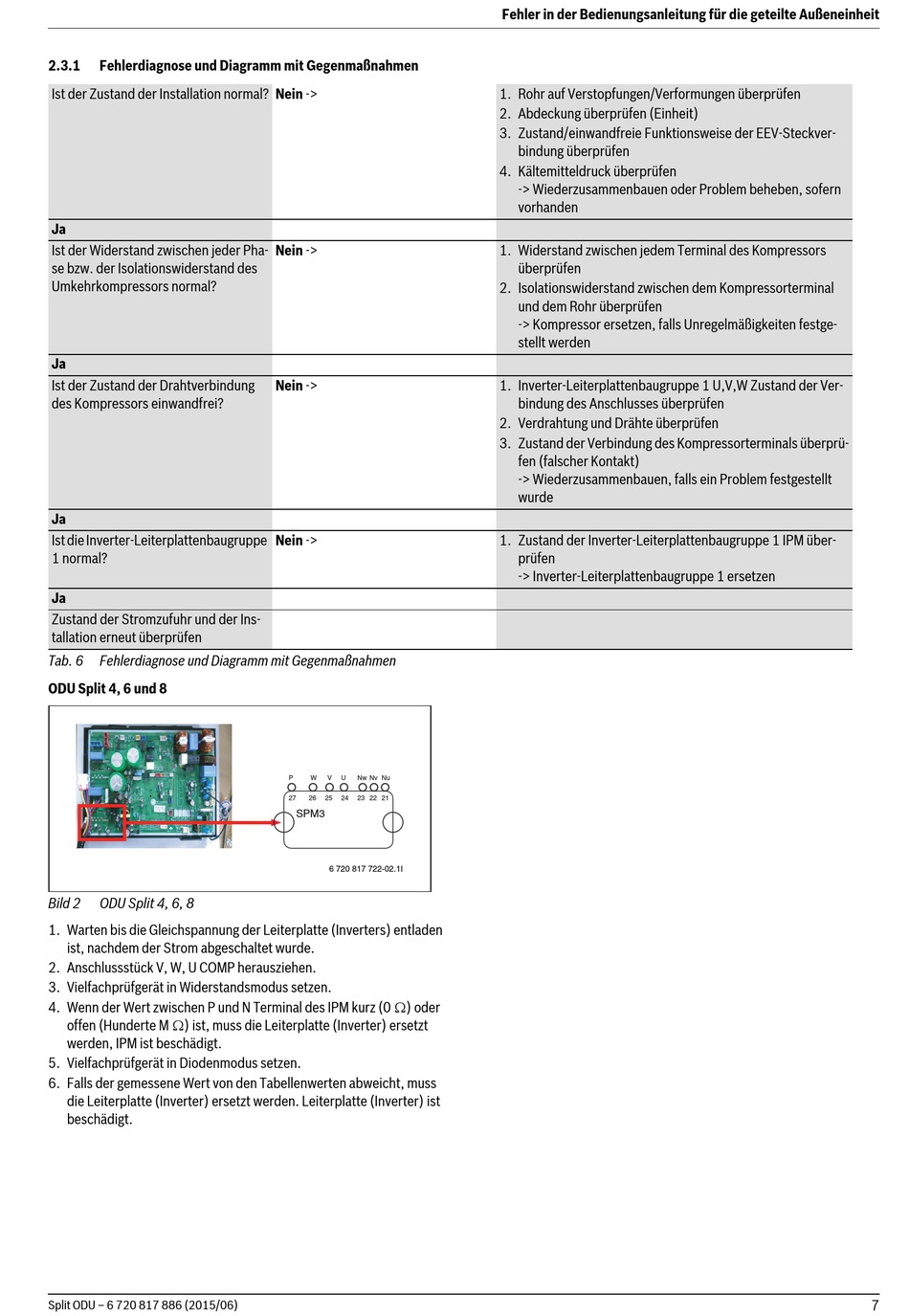

2.3.1 Fehlerdiagnose und Diagramm mit Gegenmaßnahmen
Ist der Zustand der Installation normal? Nein ->
Ja
Ist der Widerstand zwischen jeder Pha-
se bzw. der Isolationswiderstand des
Umkehrkompressors normal?
Ja
Ist der Zustand der Drahtverbindung
des Kompressors einwandfrei?
Ja
Ist die Inverter-Leiterplattenbaugruppe
1 normal?
Ja
Zustand der Stromzufuhr und der Ins-
tallation erneut überprüfen
Tab. 6 Fehlerdiagnose und Diagramm mit Gegenmaßnahmen
ODU Split 4, 6 und 8
Bild 2 ODU Split 4, 6, 8
1. Warten bis die Gleichspannung der Leiterplatte (Inverters) entladen
ist, nachdem der Strom abgeschaltet wurde.
2. Anschlussstück V, W, U COMP herausziehen.
3. Vielfachprüfgerät in Widerstandsmodus setzen.
4. Wenn der Wert zwischen P und N Terminal des IPM kurz (0) oder
offen (Hunderte M) ist, muss die Leiterplatte (Inverter) ersetzt
werden, IPM ist beschädigt.
5. Vielfachprüfgerät in Diodenmodus setzen.
6. Falls der gemessene Wert von den Tabellenwerten abweicht, muss
die Leiterplatte (Inverter) ersetzt werden. Leiterplatte (Inverter) ist
beschädigt.
Split ODU – 6 720 817 886 (2015/06)
Nein ->
Nein ->
Nein ->
P W V U Nw Nv Nu
27 26 25 24 23 22 21
SPM3
6 720 817 722-02.1I
Fehler in der Bedienungsanleitung für die geteilte Außeneinheit
1. Rohr auf Verstopfungen/Verformungen überprüfen
2. Abdeckung überprüfen (Einheit)
3. Zustand/einwandfreie Funktionsweise der EEV-Steckver-
bindung überprüfen
4. Kältemitteldruck überprüfen
-> Wiederzusammenbauen oder Problem beheben, sofern
vorhanden
1. Widerstand zwischen jedem Terminal des Kompressors
überprüfen
2. Isolationswiderstand zwischen dem Kompressorterminal
und dem Rohr überprüfen
-> Kompressor ersetzen, falls Unregelmäßigkeiten festge-
stellt werden
1. Inverter-Leiterplattenbaugruppe 1 U,V,W Zustand der Ver-
bindung des Anschlusses überprüfen
2. Verdrahtung und Drähte überprüfen
3. Zustand der Verbindung des Kompressorterminals überprü-
fen (falscher Kontakt)
-> Wiederzusammenbauen, falls ein Problem festgestellt
wurde
1. Zustand der Inverter-Leiterplattenbaugruppe 1 IPM über-
prüfen
-> Inverter-Leiterplattenbaugruppe 1 ersetzen
