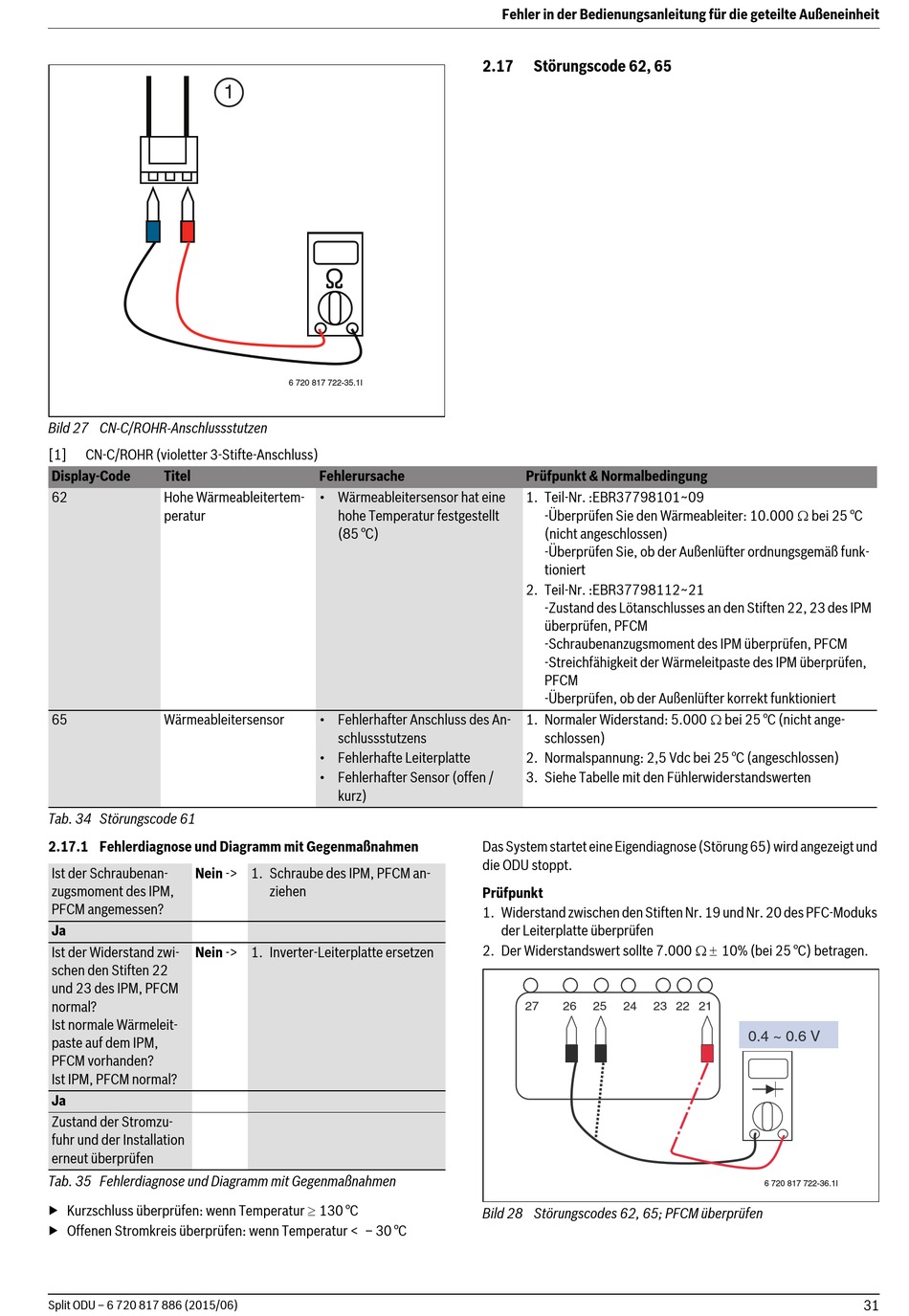

Bosch ODU Split 2 Servicehandbuch Seite 31

Bild 27 CN-C/ROHR-Anschlussstutzen
[1] CN-C/ROHR (violetter 3-Stifte-Anschluss)
Display-Code Titel
62 Hohe Wärmeableitertem-
peratur
65 Wärmeableitersensor
Tab. 34 Störungscode 61
2.17.1 Fehlerdiagnose und Diagramm mit Gegenmaßnahmen
Ist der Schraubenan- Nein -> 1. Schraube des IPM, PFCM an-
zugsmoment des IPM,
PFCM angemessen?
Ja
Ist der Widerstand zwi- Nein -> 1. Inverter-Leiterplatte ersetzen
schen den Stiften 22
und 23 des IPM, PFCM
normal?
Ist normale Wärmeleit-
paste auf dem IPM,
PFCM vorhanden?
Ist IPM, PFCM normal?
Ja
Zustand der Stromzu-
fuhr und der Installation
erneut überprüfen
Tab. 35 Fehlerdiagnose und Diagramm mit Gegenmaßnahmen
▶ Kurzschluss überprüfen: wenn Temperatur 130 °C
▶ Offenen Stromkreis überprüfen: wenn Temperatur < – 30 °C
Split ODU – 6 720 817 886 (2015/06)
1
6 720 817 722-35.1I
Fehlerursache
• Wärmeableitersensor hat eine
hohe Temperatur festgestellt
(85 °C)
• Fehlerhafter Anschluss des An-
schlussstutzens
• Fehlerhafte Leiterplatte
• Fehlerhafter Sensor (offen /
kurz)
ziehen
Fehler in der Bedienungsanleitung für die geteilte Außeneinheit
2.17 Störungscode 62, 65
Prüfpunkt & Normalbedingung
1. Teil-Nr. :EBR37798101~09
-Überprüfen Sie den Wärmeableiter: 10.000 bei 25 °C
(nicht angeschlossen)
-Überprüfen Sie, ob der Außenlüfter ordnungsgemäß funk-
tioniert
2. Teil-Nr. :EBR37798112~21
-Zustand des Lötanschlusses an den Stiften 22, 23 des IPM
überprüfen, PFCM
-Schraubenanzugsmoment des IPM überprüfen, PFCM
-Streichfähigkeit der Wärmeleitpaste des IPM überprüfen,
PFCM
-Überprüfen, ob der Außenlüfter korrekt funktioniert
1. Normaler Widerstand: 5.000 bei 25 °C (nicht ange-
schlossen)
2. Normalspannung: 2,5 Vdc bei 25 °C (angeschlossen)
3. Siehe Tabelle mit den Fühlerwiderstandswerten
Das System startet eine Eigendiagnose (Störung 65) wird angezeigt und
die ODU stoppt.
Prüfpunkt
1. Widerstand zwischen den Stiften Nr. 19 und Nr. 20 des PFC-Moduks
der Leiterplatte überprüfen
2. Der Widerstandswert sollte 7.000 10% (bei 25 °C) betragen.
27 26 25 24 23 22 21
Bild 28 Störungscodes 62, 65; PFCM überprüfen
