Fehler in der Bedienungsanleitung für die geteilte Außeneinheit

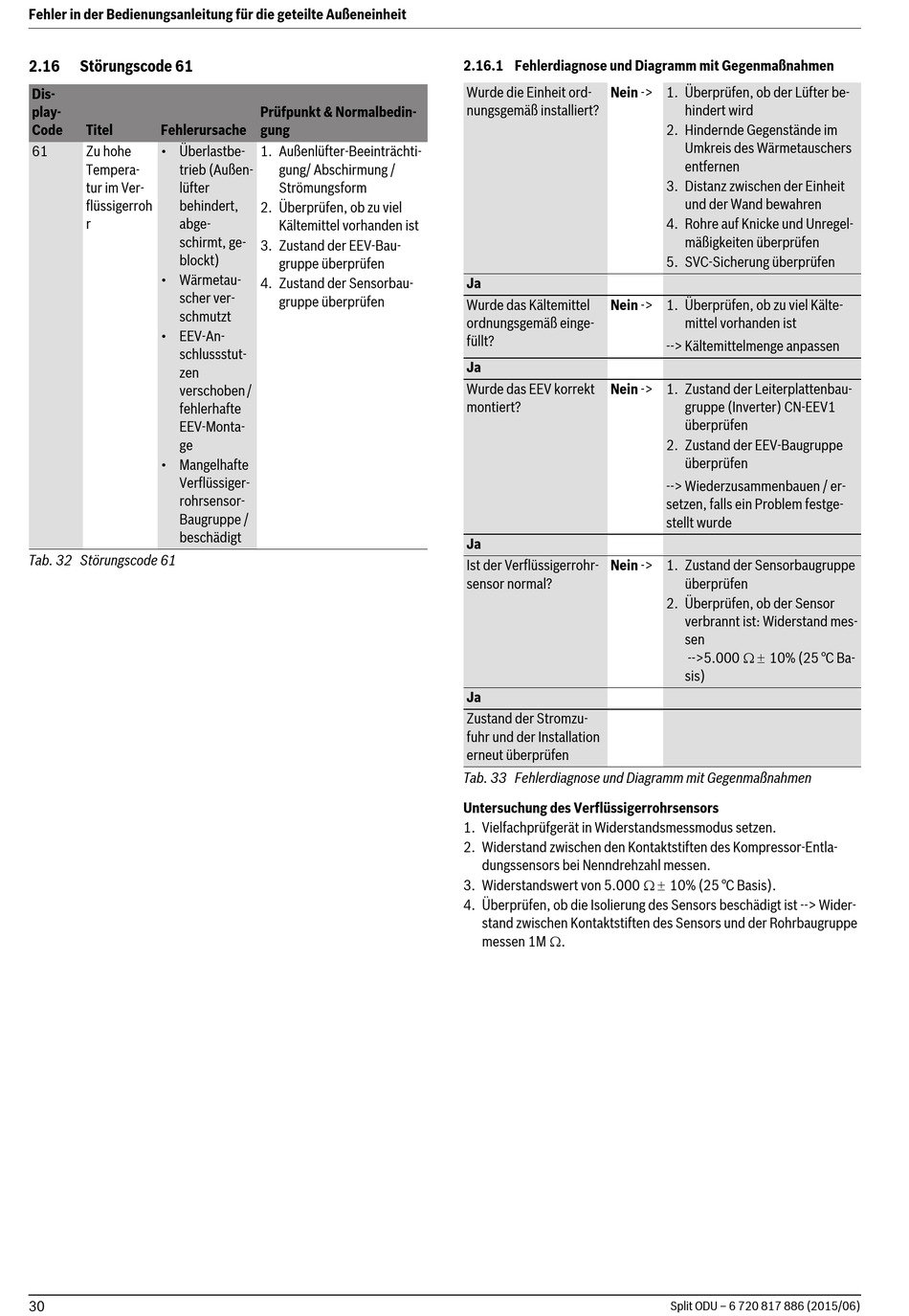

2.16 Störungscode 61
Dis-
play-
Code Titel Fehlerursache
61 Zu hohe • Überlastbe-
Tempera- trieb (Außen-
tur im Ver- lüfter
flüssigerroh behindert,
r abge-
schirmt, ge-
blockt)
• Wärmetau-
scher ver-
schmutzt
• EEV-An-
schlussstut-
zen
verschoben /
fehlerhafte
EEV-Monta-
ge
• Mangelhafte
Verflüssiger-
rohrsensor-
Baugruppe /
beschädigt
Tab. 32 Störungscode 61
30
Prüfpunkt & Normalbedin-
gung
1. Außenlüfter-Beeinträchti-
gung/ Abschirmung /
Strömungsform
2. Überprüfen, ob zu viel
Kältemittel vorhanden ist
3. Zustand der EEV-Bau-
gruppe überprüfen
4. Zustand der Sensorbau-
gruppe überprüfen
2.16.1 Fehlerdiagnose und Diagramm mit Gegenmaßnahmen
Wurde die Einheit ord- Nein -> 1. Überprüfen, ob der Lüfter be-
nungsgemäß installiert?
Ja
Wurde das Kältemittel Nein -> 1. Überprüfen, ob zu viel Kälte-
ordnungsgemäß einge-
füllt?
Ja
Wurde das EEV korrekt Nein -> 1. Zustand der Leiterplattenbau-
montiert?
Ja
Ist der Verflüssigerrohr- Nein -> 1. Zustand der Sensorbaugruppe
sensor normal?
Ja
Zustand der Stromzu-
fuhr und der Installation
erneut überprüfen
Tab. 33 Fehlerdiagnose und Diagramm mit Gegenmaßnahmen
Untersuchung des Verflüssigerrohrsensors
1. Vielfachprüfgerät in Widerstandsmessmodus setzen.
2. Widerstand zwischen den Kontaktstiften des Kompressor-Entla-
dungssensors bei Nenndrehzahl messen.
3. Widerstandswert von 5.000 10% (25 °C Basis).
4. Überprüfen, ob die Isolierung des Sensors beschädigt ist --> Wider-
stand zwischen Kontaktstiften des Sensors und der Rohrbaugruppe
messen 1M.
hindert wird
2. Hindernde Gegenstände im
Umkreis des Wärmetauschers
entfernen
3. Distanz zwischen der Einheit
und der Wand bewahren
4. Rohre auf Knicke und Unregel-
mäßigkeiten überprüfen
5. SVC-Sicherung überprüfen
mittel vorhanden ist
--> Kältemittelmenge anpassen
gruppe (Inverter) CN-EEV1
überprüfen
2. Zustand der EEV-Baugruppe
überprüfen
--> Wiederzusammenbauen / er-
setzen, falls ein Problem festge-
stellt wurde
überprüfen
2. Überprüfen, ob der Sensor
verbrannt ist: Widerstand mes-
sen
-->5.000 10% (25 °C Ba-
sis)
Split ODU – 6 720 817 886 (2015/06)
