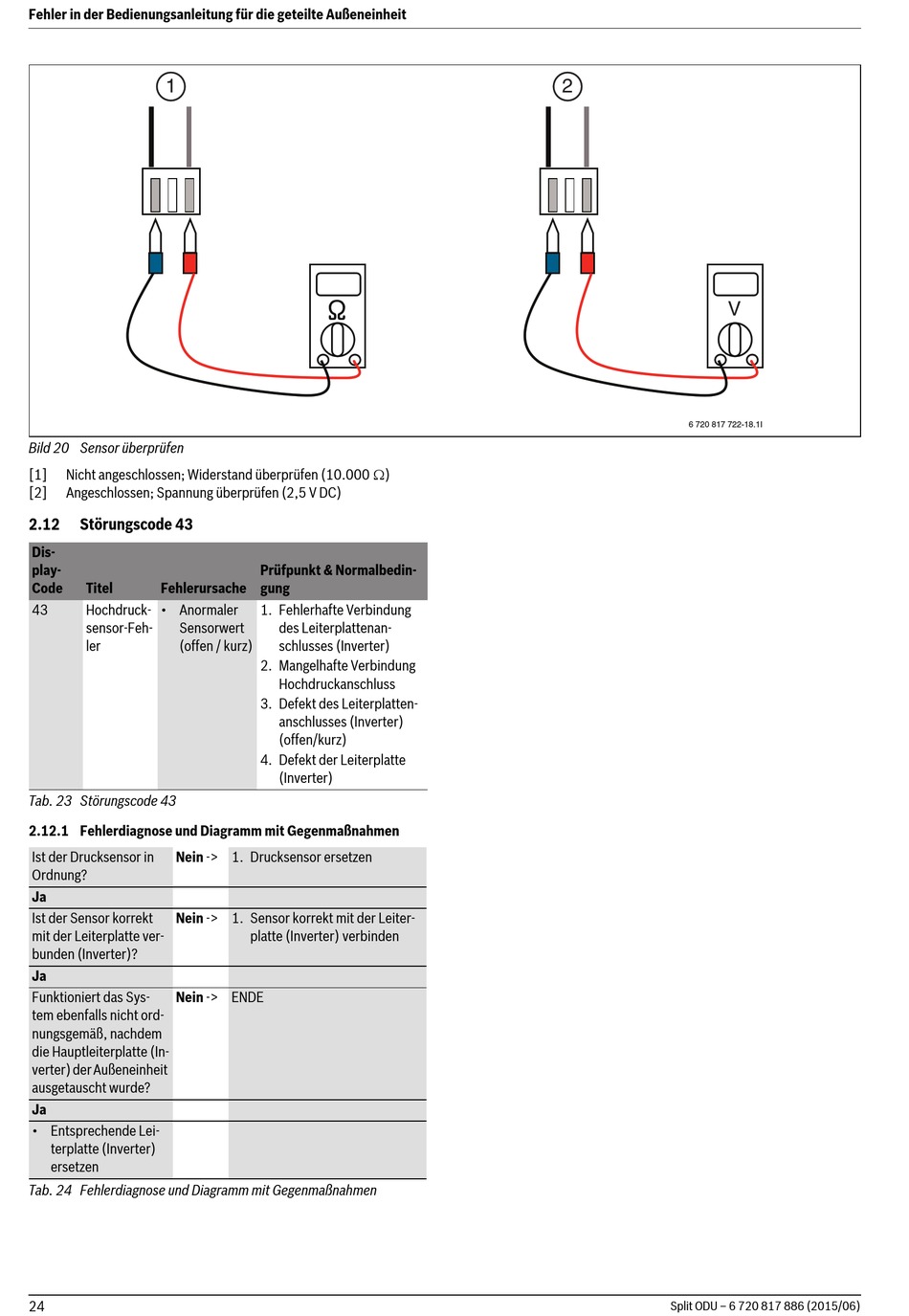

Bild 20 Sensor überprüfen
[1] Nicht angeschlossen; Widerstand überprüfen (10.000)
[2] Angeschlossen; Spannung überprüfen (2,5 V DC)
2.12 Störungscode 43
Dis-
play-
Code Titel Fehlerursache
43 Hochdruck- • Anormaler
sensor-Feh- Sensorwert
ler (offen / kurz)
Tab. 23 Störungscode 43
2.12.1 Fehlerdiagnose und Diagramm mit Gegenmaßnahmen
Ist der Drucksensor in Nein -> 1. Drucksensor ersetzen
Ordnung?
Ja
Ist der Sensor korrekt Nein -> 1. Sensor korrekt mit der Leiter-
mit der Leiterplatte ver-
bunden (Inverter)?
Ja
Funktioniert das Sys- Nein -> ENDE
tem ebenfalls nicht ord-
nungsgemäß, nachdem
die Hauptleiterplatte (In-
verter) der Außeneinheit
ausgetauscht wurde?
Ja
• Entsprechende Lei-
terplatte (Inverter)
ersetzen
Tab. 24 Fehlerdiagnose und Diagramm mit Gegenmaßnahmen
24
Prüfpunkt & Normalbedin-
gung
1. Fehlerhafte Verbindung
des Leiterplattenan-
schlusses (Inverter)
2. Mangelhafte Verbindung
Hochdruckanschluss
3. Defekt des Leiterplatten-
anschlusses (Inverter)
(offen/kurz)
4. Defekt der Leiterplatte
(Inverter)
platte (Inverter) verbinden
2
V
