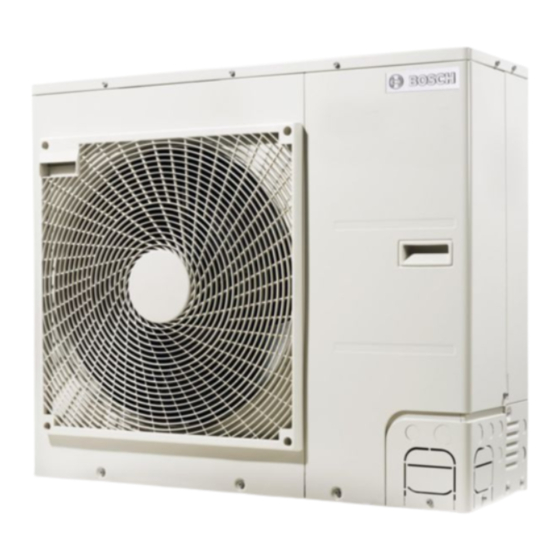

Bosch ODU Split 2 Servicehandbuch
  1. Anleitungen
  2. Marken
  3. Bosch Anleitungen
  4. Kabel und Steckverbinder
  5. ODU Split 2
  6. Servicehandbuch
Bosch ODU Split 2 Servicehandbuch

Bosch ODU Split 2 Servicehandbuch

Vorschau ausblenden Andere Handbücher für ODU Split 2:
Inhaltsverzeichnis

Werbung

Quicklinks

Servicehandbuch
230 V 1 N~/400 V 3 N~
Split Außeneinheit
6 720 813 707-00.2I
ODU Split 2
ODU Split 4...8
ODU Split 11t...15t
ODU Split 11s...15s

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Bosch ODU Split 2

Inhaltszusammenfassung für Bosch ODU Split 2

  • Seite 1 Servicehandbuch 230 V 1 N~/400 V 3 N~ Split Außeneinheit 6 720 813 707-00.2I ODU Split 2 ODU Split 4...8 ODU Split 11t...15t ODU Split 11s...15s...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Symbolerklärung und Sicherheitshinweise ....3 Symbolerklärung ....... . 3 Allgemeine Sicherheitshinweise .

  • Seite 3: Symbolerklärung Und Sicherheitshinweise

    Symbolerklärung und Sicherheitshinweise Symbolerklärung und Sicherheitshinweise Symbolerklärung Allgemeine Sicherheitshinweise Diese Installationsanleitung richtet sich an Fachleute für Wasserinstalla- Warnhinweise tionen, Heizungs- und Elektrotechnik. ▶ Alle Installationsanleitungen (Außeneinheit, Heizungsregelung usw.) Warnhinweise im Text werden mit einem Warndreieck vor der Installation sorgfältig lesen. gekennzeichnet.

  • Seite 4: Fehler In Der Bedienungsanleitung Für Die Geteilte

    Fehler in der Bedienungsanleitung für die geteilte Außeneinheit Fehler in der Bedienungsanleitung für die geteil- te Außeneinheit Bezeichnungen der Einheiten Name des ODU-Lieferanten BTT-Bezeichnung der ODU AHUW036A2 ODU Split 2 AHUW056A2 ODU Split 4 AHUW076A2 ODU Split 6 AHUW096A2 ODU Split 8...

  • Seite 5: Störungscode 21

    HMI-Störungs- ODU-Störungs- code code Beschreibung Störungsmerkmal Anmerkung 5664, 5665 Bedingung Ablauf Th-Fehler (offen/ Sofort abschalten Fühler TH6 defekt (5.000 >25 °C) kurz) 5632, 5633 Fehlerhafte Kommunikation zwi- Neustart 3x/Stun- Verdrahtung zwischen Hauptleiterplatte und Inverter- schen Inverter-Leiterplatte und de, anschließende platte beschädigt (nur 3 Phasen) Hauptleiterplatte Sperrung 5634, 5635...
  • Seite 6 Fehler in der Bedienungsanleitung für die geteilte Außeneinheit 6 720 817 722-01.1I Bild 1 Widerstandsmessung am Kompressor Kompressor Kupferrohr Split ODU – 6 720 817 886 (2015/06)

  • Seite 7: Fehlerdiagnose Und Diagramm Mit Gegenmaßnahmen

    Fehler in der Bedienungsanleitung für die geteilte Außeneinheit 2.3.1 Fehlerdiagnose und Diagramm mit Gegenmaßnahmen Ist der Zustand der Installation normal? Nein -> 1. Rohr auf Verstopfungen/Verformungen überprüfen 2. Abdeckung überprüfen (Einheit) 3. Zustand/einwandfreie Funktionsweise der EEV-Steckver- bindung überprüfen 4. Kältemitteldruck überprüfen ->...
  • Seite 8 Fehler in der Bedienungsanleitung für die geteilte Außeneinheit PFC_IPM check PFC_IPM check U, V, W ‘ R S T U, V, W ‘ R S T Nw Nv Nu Nw Nv Nu 23 22 21 23 22 21 0.4 ~ 0.6 V 0.4 ~ 0.6 V Nw Nv Nu Nw Nv Nu...
  • Seite 9 Fehler in der Bedienungsanleitung für die geteilte Außeneinheit ODU Split 11t, 13t, 15t 6 720 817 722-05.1I Bild 6 ODU Split 11t, 13t, 15t 1. Warten bis die Gleichspannung der Leiterplatte (Inverters) entladen ist, nachdem der Strom abgeschaltet wurde. PFC_IPM check 2.

  • Seite 10: Störungscode 22

    Fehler in der Bedienungsanleitung für die geteilte Außeneinheit Störungscode 22 Dis- play- Prüfpunkt & Normalbedin- Code Titel Fehlerursache gung Max. C/T -Zu hohe Ein- 1. Fehlfunktion des Kom- gangsspannung pressors 2. Blockierung des Rohrs 3. Niedrige Eingangsspan- nung 4. Kältemittel, Rohrlänge, Blockiert Tab.
  • Seite 11 Fehler in der Bedienungsanleitung für die geteilte Außeneinheit ODU Split 4, 6, 8 IN/I Black 6 720 817 722-06.1I Bild 8 ODU Split 4, 6, 8 ▶ Ausgabe des CT-Fühlers überprüfen: DC 2.5 0,2 V ODU Split 11s, 13s, 15s 6 720 817 722-07.1I Bild 9 ODU Split 11s, 13s, 15s...

  • Seite 12: Fehlerdiagnose Und Diagramm Mit Gegenmaßnahmen 15 2.7 Störungscode 27

    Fehler in der Bedienungsanleitung für die geteilte Außeneinheit ODU Split 11t, 13t, 15t 6 720 817 722-08.1I Bild 10 ODU Split 11t, 13t, 15t Inverter-Leiterplatte Prüfpunkt CT-Messprüfpunkt 1. Zustand der Verbindung WCN_P(L), P(N) an der Hauptleiterplatte (Heizgerät) überprüfen. Siehe Schaltdiagramm. ▶...
  • Seite 13 Fehler in der Bedienungsanleitung für die geteilte Außeneinheit ODU Split 4, 6, 8 IN/I 6 720 817 722-09.1I Bild 11 ODU Split 4, 6, 8 ODU Split 11s, 13s, 15s 6 720 817 722-10.1I Bild 12 ODU Split 11s, 13s, 15s Split ODU –...
  • Seite 14 Fehler in der Bedienungsanleitung für die geteilte Außeneinheit ODU Split 11t, 13t, 15t 6 720 817 722-11.1I Bild 13 ODU Split 11t, 13t, 15t PFCM Stiftanordnung und Stiftnummern Störungscode 26 Dis- play- Prüfpunkt & Normalbedin- Code Titel Fehlerursache gung DC-Kom- •...

  • Seite 15: Fehlerdiagnose Und Diagramm Mit Gegenmaßnahmen 18 2.8 Störungscode 29

    Fehler in der Bedienungsanleitung für die geteilte Außeneinheit 2.6.1 Fehlerdiagnose und Diagramm mit Gegenmaßnahmen Ist der Zustand der Ins- Nein -> 1. Rohr auf Verstopfungen/Ver- tallation normal? formungen überprüfen 2. Abdeckung überprüfen (Innen- /Außeneinheit) 3. Zustand/einwandfreie Funkti- onsweise der EEV-Steckver- bindung überprüfen 4.
  • Seite 16 Fehler in der Bedienungsanleitung für die geteilte Außeneinheit ODU Split 4, 6, 8 U, V, W 6 720 817 722-12.1I Bild 14 ODU Split 4, 6, 8 CT-Messprüfpunkt WVC-Steckverbinder prüfen ODU Split 11s, 13s, 15s 6 720 817 722-13.1I Bild 15 ODU Split 11s, 13s, 15s Split ODU –...

  • Seite 17: Störungscode 27

    Fehler in der Bedienungsanleitung für die geteilte Außeneinheit ODU Split 11t, 13t, 15t 6 720 817 722-14.1I Bild 16 ODU Split 11t, 13t, 15t Störungscode 27 Dis- play- Prüfpunkt & Normalbedin- Code Titel Fehlerursache gung DC-Kom- • Anlaufversa- 1. Verbindung des Kompres- pressorpo- gen des sordrahts „U,V,W“...

  • Seite 18: Fehlerdiagnose Und Diagramm Mit Gegenmaßnahmen 21 2.9 Störungscode 32

    Fehler in der Bedienungsanleitung für die geteilte Außeneinheit 2.7.1 Fehlerdiagnose und Diagramm mit Gegenmaßnahmen Ist der Zustand der Ins- Nein -> 1. Rohr auf Verstopfungen/Ver- tallation normal? formungen überprüfen 2. Abdeckung überprüfen (Innen- /Außeneinheit) 3. Zustand/einwandfreie Funkti- onsweise der EEV-Steckver- bindung überprüfen 4.
  • Seite 19 Fehler in der Bedienungsanleitung für die geteilte Außeneinheit ODU Split 4, 6, 8 6 720 817 722-15.1I Bild 17 ODU Split 4, 6, 8 Kurzschluss-Prüfpunkt Nach Ausschalten des Hauptversorgungskreises; R24N wird zwi- schen den Enden des Widerstands bis zu 620~670 gemessen Split ODU –...
  • Seite 20 Fehler in der Bedienungsanleitung für die geteilte Außeneinheit ODU Split 11s/t, 13s/t, 15s/t 6 720 817 722-16.1I Bild 18 ODU Split 11s/t, 13s/t, 15s/t ODU Split 11t/13t/15t ODU Split 11s/13s/15s Kurzschluss-Prüfpunkt Split ODU – 6 720 817 886 (2015/06)

  • Seite 21: Störungscode 29

    Fehler in der Bedienungsanleitung für die geteilte Außeneinheit Störungscode 29 2.8.1 Fehlerdiagnose und Diagramm mit Gegenmaßnahmen Ist der Zustand der Ins- Nein -> 1. Rohr auf Verstopfungen/Ver- Dis- tallation normal? formungen überprüfen play- Prüfpunkt & Normalbedin- Code Titel Fehlerursache gung 2.

  • Seite 22: Störungscode 32

    Fehler in der Bedienungsanleitung für die geteilte Außeneinheit Störungscode 32 3. Widerstandswert von 200.00010% messen, 25 °C Basis. 4. Überprüfen, ob die Isolierung des Sensors beschädigt ist, Wider- Dis- stand zwischen Kontaktstiften des Sensors und der Rohrbaugruppe play- Prüfpunkt & Normalbedin- messen (1M...

  • Seite 23: Störungscode 41, 44, 45, 46, 48

    Fehler in der Bedienungsanleitung für die geteilte Außeneinheit 2.10.1 Fehlerdiagnose und Diagramm mit Gegenmaßnahmen 2.11 Störungscode 41, 44, 45, 46, 48 Sind das Kommunikati- Nein -> 1. Kommunikation überprüfen / Dis- onskabel / die Rohre Rohrkorrektur play- Prüfpunkt & Normalbedin- normal? Code Titel...

  • Seite 24: Störungscode 43

    Fehler in der Bedienungsanleitung für die geteilte Außeneinheit 6 720 817 722-18.1I Bild 20 Sensor überprüfen Nicht angeschlossen; Widerstand überprüfen (10.000) Angeschlossen; Spannung überprüfen (2,5 V DC) 2.12 Störungscode 43 Dis- play- Prüfpunkt & Normalbedin- Code Titel Fehlerursache gung Hochdruck- •...
  • Seite 25 Fehler in der Bedienungsanleitung für die geteilte Außeneinheit 6 720 817 722-22.1I Bild 21 Eigenschaften der HP-Fühler Drucksensor Hochdrucksensor: 0~5 MPa, Spannungsausgang 0,5~3,5 V Split ODU – 6 720 817 886 (2015/06)

  • Seite 26: Störungscodes 52, 53

    Fehler in der Bedienungsanleitung für die geteilte Außeneinheit 2.13 Störungscodes 52, 53 Installerboard Main/ODU PCB Inverter PCB CANboard CH52 CH53 No Error Bild 22 Störungscodes 52, 53 Störungscode, der durch Wartezeit der Kommunika- CAN an das Installerboard tion, bevor der Fehler ge- Situation Beschreibung gesendet wird...
  • Seite 27 Fehler in der Bedienungsanleitung für die geteilte Außeneinheit 6 720 817 722-21.1I Bild 23 Störungscode 52 Prüfpunkt ODU Split 11t/13t/15t Drähte nicht ausreichend tief eingeführt Beschädigung der Drahtummantelung: Interferenz mit Drähten oder Beschädigung der Drahtummantelung durch Zerhacken 42/48/60k Inverter-Leiterplatte Hauptleiterplatte Split ODU –...

  • Seite 28: Störungscode 53

    Fehler in der Bedienungsanleitung für die geteilte Außeneinheit 2.13.2 Störungscode 53 Display-Code Titel Fehlerursache Prüfpunkt & Normalbedingung Kommunikation Leiterplat- • Mangelhafte Kommunikation 1. Wechselstromeingang 230 V te (Heizer) 2. Der Anschluss für die Übertragung ist nicht verbunden -->Leiterplatte (Inverter) 3. Die Verbindungsdrähte sind fehlerhaft verbunden 4.
  • Seite 29 Fehler in der Bedienungsanleitung für die geteilte Außeneinheit Prüfpunkt Wurde das EEPROM kor- Nein -> 1. EEPROM-Einschubrichtung / ▶ EEPROM-Prüfsummer und Einschubrichtung überprüfen rekt eingeschoben? Zustand der Verbindung über- prüfen 2. EEPROM-Prüfsumme überprü- -->Ersetzen, falls Unregelmäßig- keiten festgestellt wurden Ist die Leiterplattenbau- Nein ->...

  • Seite 30: Störungscode 61

    Fehler in der Bedienungsanleitung für die geteilte Außeneinheit 2.16 Störungscode 61 2.16.1 Fehlerdiagnose und Diagramm mit Gegenmaßnahmen Wurde die Einheit ord- Nein -> 1. Überprüfen, ob der Lüfter be- Dis- nungsgemäß installiert? hindert wird play- Prüfpunkt & Normalbedin- Code Titel Fehlerursache gung 2.
  • Seite 31 Fehler in der Bedienungsanleitung für die geteilte Außeneinheit 2.17 Störungscode 62, 65 6 720 817 722-35.1I Bild 27 CN-C/ROHR-Anschlussstutzen CN-C/ROHR (violetter 3-Stifte-Anschluss) Display-Code Titel Fehlerursache Prüfpunkt & Normalbedingung Hohe Wärmeableitertem- • Wärmeableitersensor hat eine 1. Teil-Nr. :EBR37798101~09 peratur hohe Temperatur festgestellt -Überprüfen Sie den Wärmeableiter: 10.000...
  • Seite 32 Fehler in der Bedienungsanleitung für die geteilte Außeneinheit [IPM] [PFCM] 6 720 817 722-25.1I Bild 29 Störungscode 62, 65 Prüfpunkte ODU Split 4/6/8 PFCM: Messung des Widerstands zwischen den Stiften Nr. 19 und 20 ODU Split 11s/13s/15s ODU Split 11t/13t/15t Wärmeableiter-Temperatur Anschlussstift Split ODU –...

  • Seite 33: Fehlerdiagnose Und Diagramm Mit Gegenmaßnahmen 31 Störungscode 67

    Fehler in der Bedienungsanleitung für die geteilte Außeneinheit 2.18 Störungscode 67 Display-Code Titel Fehlerursache Prüfpunkt & Normalbedingung Lüftersperren-Fehler • Die Lüfterdrehzahl beträgt wäh- 1. ODU-Lüftersperre rend 5 Sekunden 10 RPM oder 2. Anormaler Zustand der Wärmeableiter-Baugruppe der Lei- weniger, wenn der ODU-Lüfter terplattenbaugruppe 1 startet oder 40 RPM bzw.
  • Seite 34 Fehler in der Bedienungsanleitung für die geteilte Außeneinheit 6 720 817 722-27.1I Bild 31 Störungscode 67 Prüfpunkte ODU Split 4/6/8 ODU Split 11s/13s/15s ODU Split 11t/13t/15t Split ODU – 6 720 817 886 (2015/06)

  • Seite 35: Widerstände Des Kompressors Überprüfen

    Widerstände des Kompressors überprüfen 8. Gummikappen entfernen, Ansaugung aktivieren und Rohre des neu- Widerstände des Kompressors überprüfen en Kompressors entleeren, um das abdichtende Stickstoffgas freizu- lassen. WARNUNG: Stromschlag! 9. Ansaug- und Ablassrohr mittels eines Lötbrenners an den Kompres- sor anlöten. ▶...
  • Seite 36 Kompressor-Austauch 6 720 817 722-30.1I Bild 33 Kompressor-Austauch Schallisolierung entgegen dem Uhrzeigersinn einführen Saugleitung Abblaseleitung Split ODU – 6 720 817 886 (2015/06)

  • Seite 37: Systemeinstellungen Überprüfen

    Systemeinstellungen überprüfen Systemeinstellungen überprüfen Der Temperaturunterschied zwischen Ein- und Auslass hängt vom Wasserdurchfluss und der Austauschfläche des Heizsystems ab. Symptom Anmerkung Kein Temperaturunterschied zwischen Wassereinlass und -auslass Kältemittel komplett ausgelaufen Stromverbrauch ist gering (<80% des Nennstroms) Zyklus überprüfen Temperaturunterschied ist ok (5–10.000) Leckage des Kältemittels oder Verstopfung Stromverbrauch ist gering (<80% des Nennstroms) Defekter Kompressor...
  • Seite 38 Elektronisches Expansionsventil EEV-Ventilbetätigung • Wenn EINGESCHALTET, wird das Öffnungswinkelsignal von 1400 Ausgangsimpulsen und die Ventilposition auf folgenden Wert einge- stellt: Wenn das Ventil reibungslos funktioniert, treten keine Geräusche und Vibrationen auf, und wenn das Ventil geschlossen ist. Geräusche treten auf. •...

  • Seite 39: Lüftermotor

    Lüftermotor EEV-Spule entfernen und montieren ▶ A-Teil fest greifen und Spulenteil nach oben drücken. Bild 37 6 720 817 722-32.1I Bild 36 EEV-Spule entfernen und montieren Entfernen Montieren A-Teil Lüftermotor Überprüfung des Elements Symptom Gegenmaßnahme 1. Der Lüftermotor funktioniert nicht. 1.

  • Seite 40: Austauschprozedur Für Die Inv-Leiterplatte

    Austauschprozedur für die INV-Leiterplatte 1. Die Einheit vom Stromnetz trennen. Austauschprozedur für die INV-Leiterplatte 2. Hauptleiterplatte auseinanderbauen, indem die 2 Schrauben (Abbil- dung 1) gelöst werden. VORSICHT: Sicherstellen, dass die INV-Leiterplatten- 3. Plattenmontage (mit Lüfter) durch Lösen von vier Schrauben (Abbil- baugruppe fest mit dem Steuergehäuse zusammenge- dung 2) auseinanderbauen.

  • Seite 41: Weitere Vorkontrollen

    Weitere Vorkontrollen INV. PCB YELLOW YELLOW YELLOW YELLOW 6 720 817 722-40.1I Bild 39 INV-Leiterplatte Lüftermotoranschluss Lüftermotor Kabelschuh (OBEN) Lüftermotor Kabelschuh (UNTEN) Hauptleiterplattengehäuse Für Lüftermotor Für Lüftermotor Weitere Vorkontrollen ▶ Blockierung des Kältemittelkreislaufs überprüfen Sind beide Regulierventile vollständig geöffnet? ▶ Funktion der Lüfter überprüfen –...
  • Seite 42 Bosch Thermotechnik GmbH Sophienstrasse 30-32 D-35576 Wetzlar www.bosch-thermotechnology.com...
