Fehler in der Bedienungsanleitung für die geteilte Außeneinheit

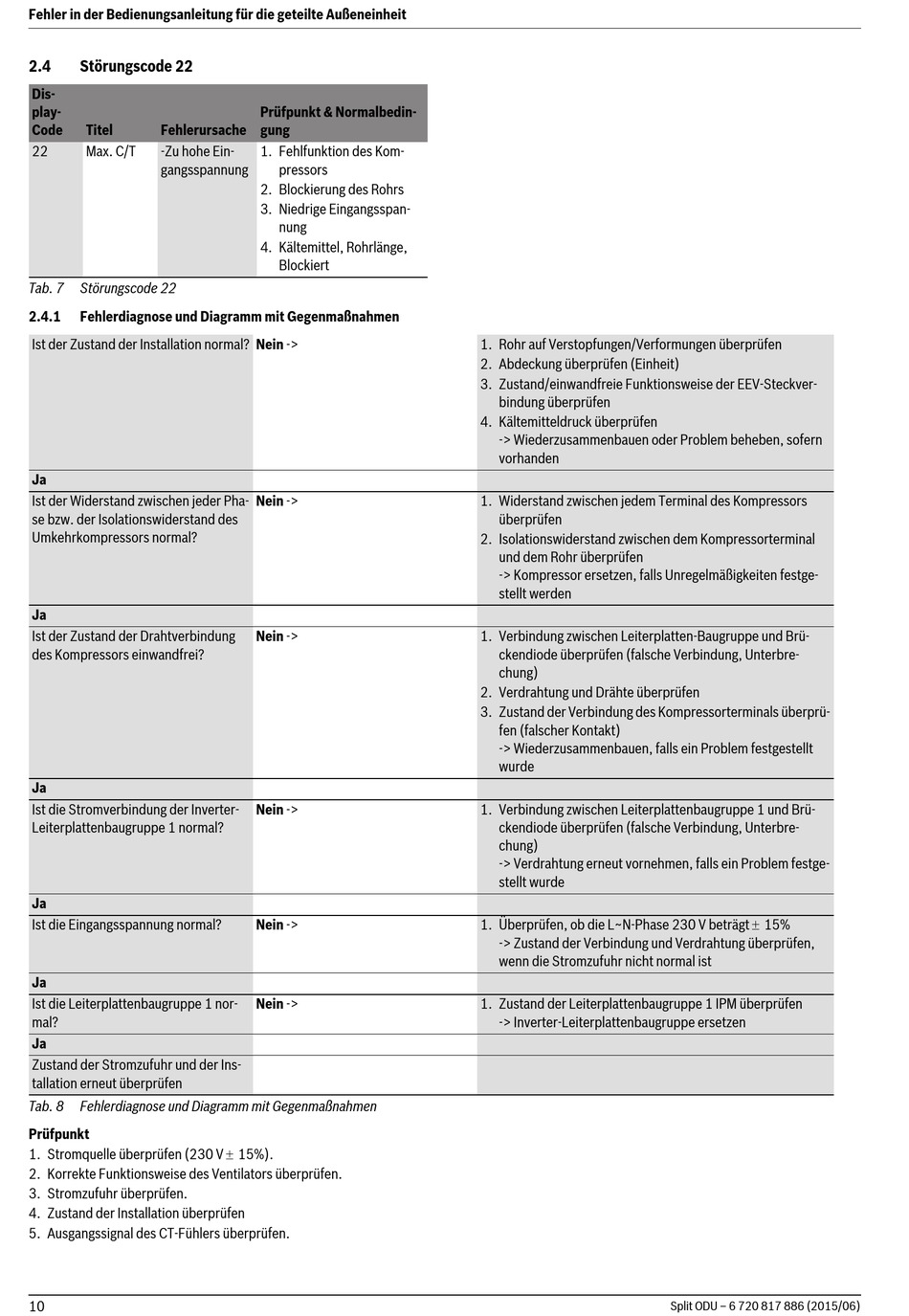

2.4 Störungscode 22
Dis-
play-
Code Titel Fehlerursache
22 Max. C/T -Zu hohe Ein-
gangsspannung
Tab. 7 Störungscode 22
2.4.1 Fehlerdiagnose und Diagramm mit Gegenmaßnahmen
Ist der Zustand der Installation normal? Nein ->
Ja
Ist der Widerstand zwischen jeder Pha-
se bzw. der Isolationswiderstand des
Umkehrkompressors normal?
Ja
Ist der Zustand der Drahtverbindung
des Kompressors einwandfrei?
Ja
Ist die Stromverbindung der Inverter-
Leiterplattenbaugruppe 1 normal?
Ja
Ist die Eingangsspannung normal?
Ja
Ist die Leiterplattenbaugruppe 1 nor-
mal?
Ja
Zustand der Stromzufuhr und der Ins-
tallation erneut überprüfen
Tab. 8 Fehlerdiagnose und Diagramm mit Gegenmaßnahmen
Prüfpunkt
1. Stromquelle überprüfen (230 V 15%).
2. Korrekte Funktionsweise des Ventilators überprüfen.
3. Stromzufuhr überprüfen.
4. Zustand der Installation überprüfen
5. Ausgangssignal des CT-Fühlers überprüfen.
10
Prüfpunkt & Normalbedin-
gung
1. Fehlfunktion des Kom-
pressors
2. Blockierung des Rohrs
3. Niedrige Eingangsspan-
nung
4. Kältemittel, Rohrlänge,
Blockiert
Nein ->
Nein ->
Nein ->
Nein ->
Nein ->
1. Rohr auf Verstopfungen/Verformungen überprüfen
2. Abdeckung überprüfen (Einheit)
3. Zustand/einwandfreie Funktionsweise der EEV-Steckver-
bindung überprüfen
4. Kältemitteldruck überprüfen
-> Wiederzusammenbauen oder Problem beheben, sofern
vorhanden
1. Widerstand zwischen jedem Terminal des Kompressors
überprüfen
2. Isolationswiderstand zwischen dem Kompressorterminal
und dem Rohr überprüfen
-> Kompressor ersetzen, falls Unregelmäßigkeiten festge-
stellt werden
1. Verbindung zwischen Leiterplatten-Baugruppe und Brü-
ckendiode überprüfen (falsche Verbindung, Unterbre-
chung)
2. Verdrahtung und Drähte überprüfen
3. Zustand der Verbindung des Kompressorterminals überprü-
fen (falscher Kontakt)
-> Wiederzusammenbauen, falls ein Problem festgestellt
wurde
1. Verbindung zwischen Leiterplattenbaugruppe 1 und Brü-
ckendiode überprüfen (falsche Verbindung, Unterbre-
chung)
-> Verdrahtung erneut vornehmen, falls ein Problem festge-
stellt wurde
1. Überprüfen, ob die L~N-Phase 230 V beträgt 15%
-> Zustand der Verbindung und Verdrahtung überprüfen,
wenn die Stromzufuhr nicht normal ist
1. Zustand der Leiterplattenbaugruppe 1 IPM überprüfen
-> Inverter-Leiterplattenbaugruppe ersetzen
Split ODU – 6 720 817 886 (2015/06)
