ODU Split 4, 6, 8

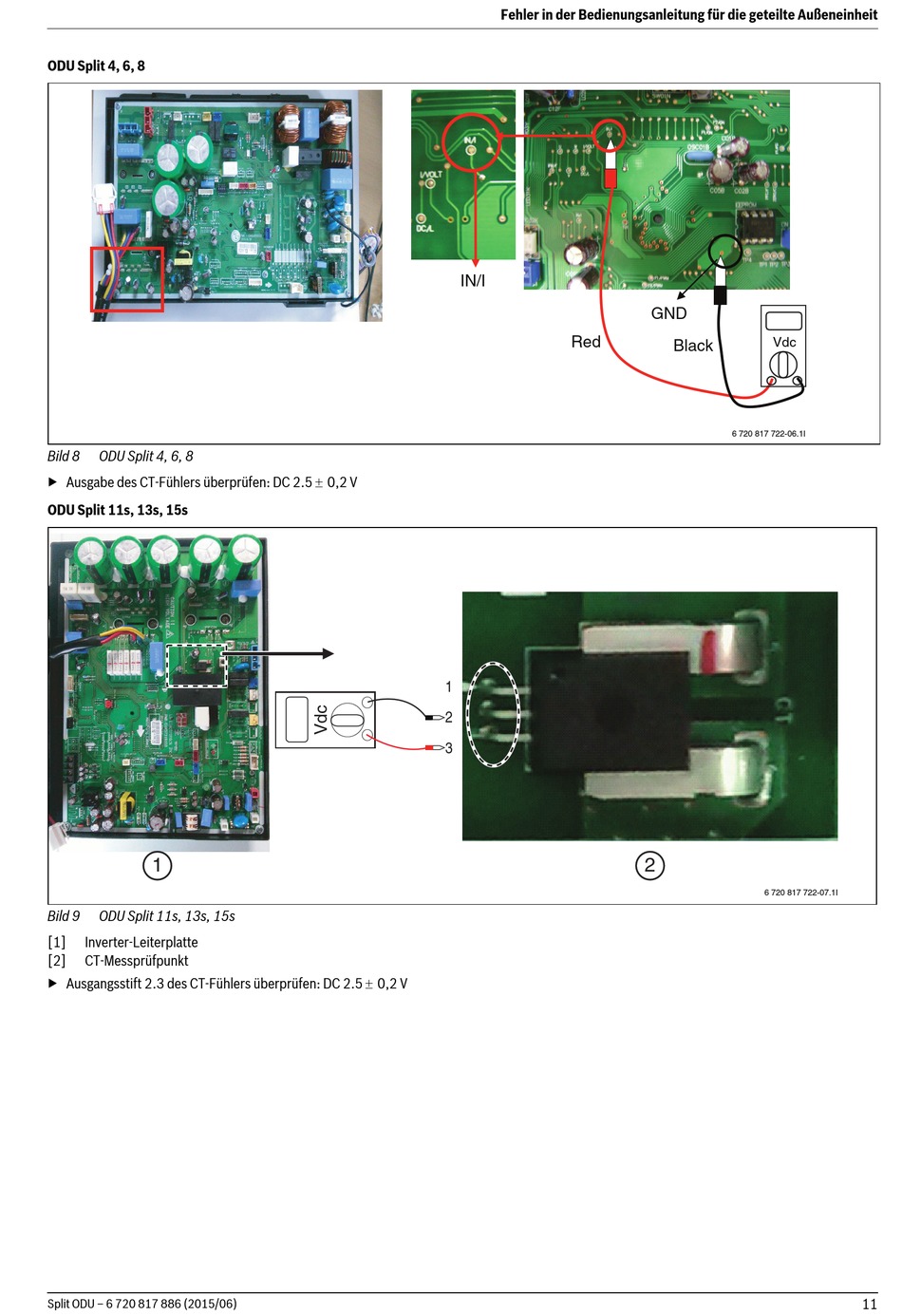

Bild 8 ODU Split 4, 6, 8
▶ Ausgabe des CT-Fühlers überprüfen: DC 2.5 0,2 V
ODU Split 11s, 13s, 15s
1
Bild 9 ODU Split 11s, 13s, 15s
[1] Inverter-Leiterplatte
[2] CT-Messprüfpunkt
▶ Ausgangsstift 2.3 des CT-Fühlers überprüfen: DC 2.5 0,2 V
Split ODU – 6 720 817 886 (2015/06)
Fehler in der Bedienungsanleitung für die geteilte Außeneinheit
IN/I
Red
1
2
3
GND
Vdc
Black
6 720 817 722-06.1I
2
6 720 817 722-07.1I
11
