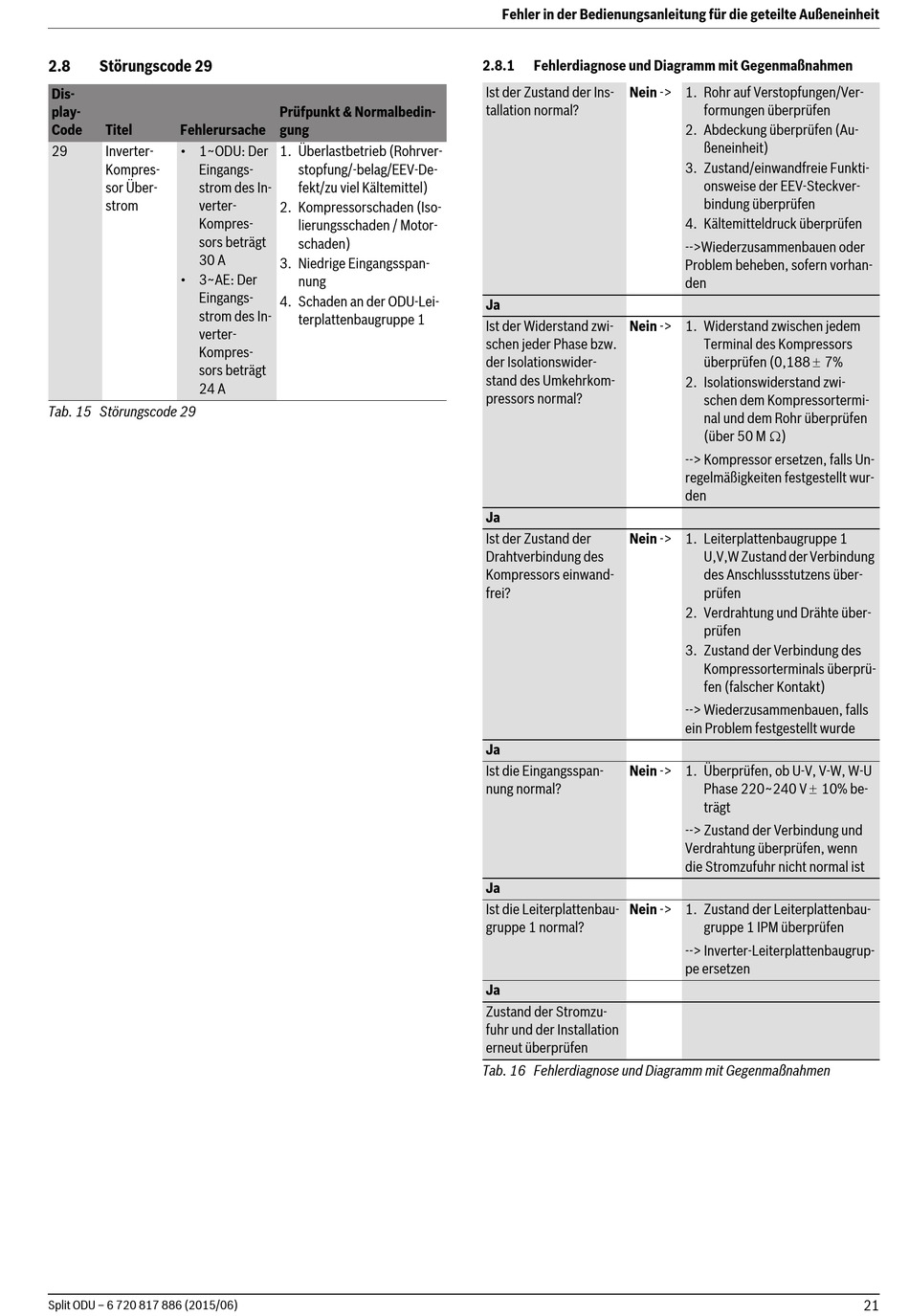

2.8 Störungscode 29
Dis-
play-
Code Titel Fehlerursache
29 Inverter- • 1~ODU: Der
Kompres- Eingangs-
sor Über- strom des In-
strom verter-
Kompres-
sors beträgt
30 A
• 3~AE: Der
Eingangs-
strom des In-
verter-
Kompres-
sors beträgt
24 A
Tab. 15 Störungscode 29
Split ODU – 6 720 817 886 (2015/06)
Prüfpunkt & Normalbedin-
gung
1. Überlastbetrieb (Rohrver-
stopfung/-belag/EEV-De-
fekt/zu viel Kältemittel)
2. Kompressorschaden (Iso-
lierungsschaden / Motor-
schaden)
3. Niedrige Eingangsspan-
nung
4. Schaden an der ODU-Lei-
terplattenbaugruppe 1
Fehler in der Bedienungsanleitung für die geteilte Außeneinheit
2.8.1 Fehlerdiagnose und Diagramm mit Gegenmaßnahmen
Ist der Zustand der Ins- Nein -> 1. Rohr auf Verstopfungen/Ver-
tallation normal?
Ja
Ist der Widerstand zwi- Nein -> 1. Widerstand zwischen jedem
schen jeder Phase bzw.
der Isolationswider-
stand des Umkehrkom-
pressors normal?
Ja
Ist der Zustand der Nein -> 1. Leiterplattenbaugruppe 1
Drahtverbindung des
Kompressors einwand-
frei?
Ja
Ist die Eingangsspan- Nein -> 1. Überprüfen, ob U-V, V-W, W-U
nung normal?
Ja
Ist die Leiterplattenbau- Nein -> 1. Zustand der Leiterplattenbau-
gruppe 1 normal?
Ja
Zustand der Stromzu-
fuhr und der Installation
erneut überprüfen
Tab. 16 Fehlerdiagnose und Diagramm mit Gegenmaßnahmen
formungen überprüfen
2. Abdeckung überprüfen (Au-
ßeneinheit)
3. Zustand/einwandfreie Funkti-
onsweise der EEV-Steckver-
bindung überprüfen
4. Kältemitteldruck überprüfen
-->Wiederzusammenbauen oder
Problem beheben, sofern vorhan-
den
Terminal des Kompressors
überprüfen (0,188 7%
2. Isolationswiderstand zwi-
schen dem Kompressortermi-
nal und dem Rohr überprüfen
(über 50 M)
--> Kompressor ersetzen, falls Un-
regelmäßigkeiten festgestellt wur-
den
U,V,W Zustand der Verbindung
des Anschlussstutzens über-
prüfen
2. Verdrahtung und Drähte über-
prüfen
3. Zustand der Verbindung des
Kompressorterminals überprü-
fen (falscher Kontakt)
--> Wiederzusammenbauen, falls
ein Problem festgestellt wurde
Phase 220~240 V 10% be-
trägt
--> Zustand der Verbindung und
Verdrahtung überprüfen, wenn
die Stromzufuhr nicht normal ist
gruppe 1 IPM überprüfen
--> Inverter-Leiterplattenbaugrup-
pe ersetzen
