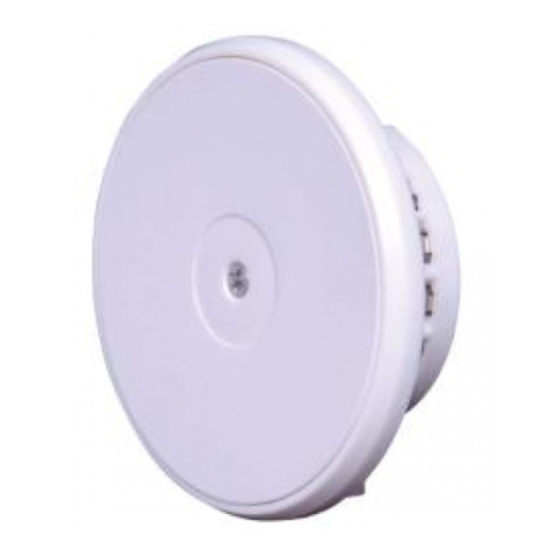

Bosch FLM-420-O2-W Installationsanleitung

Output-koppler für wandmontage
Vorschau ausblenden Andere Handbücher für FLM-420-O2-W:

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 10
FLM-420-O2-W
cs
Instalacní prírucka
da
Installationsvejledning
de
Installationsanleitung
en
Installation manual
es
Guía de instalación
fr
Manuel d'installation
hr
Upute za instalaciju
hu
Telepítési útmutató
it
Guida di installazione
nl
Installatiehandleiding
pl
Instrukcja instalacyjna
pt
Guia de Instalação
ro
Ghid de instalare
ru
Руководство по устaновкe
sl
Navodila za namestitev
tr
Kurulum Klavuzu

Werbung

loading

Inhaltszusammenfassung für Bosch FLM-420-O2-W

  • Seite 1 FLM-420-O2-W Instalacní prírucka Guida di installazione Installationsvejledning Installatiehandleiding Installationsanleitung Instrukcja instalacyjna Installation manual Guia de Instalação Guía de instalación Ghid de instalare Manuel d’installation Руководство по устaновкe Upute za instalaciju Navodila za namestitev Telepítési útmutató Kurulum Klavuzu...
  • Seite 2 0786 Bosch Sicherheitssysteme GmbH Robert-Koch-Straße 100, D-85521 Ottobrunn 0786 - CPD - 20289 EN 54-18: 2005 Ausgangsmodul | Output Module FLM-420-O2-W, FLM-420-O2-E Technische Daten | Specification 8 ... 23...
  • Seite 3 A = 0 A = 1 A = 2 A = 254 A = 255 = CL FPA-5000 BZ 500 LSN UEZ 2000 LSN UGM 2020 1 ... 254 255 = CL Bosch Sicherheitssysteme GmbH F.01U.012.991 | A4 | 2008.06...
  • Seite 4 FLM-420-O2-W 255=CL F.01U.012.991 | A4 | 2008.06 Bosch Sicherheitssysteme GmbH...
  • Seite 5 FLM-420-O2-W Bosch Sicherheitssysteme GmbH F.01U.012.991 | A4 | 2008.06...
  • Seite 6 FLM-420-O2-W OUT2 OUT1 5 - 30 V DC OUT2 OUT1 8 ... 23 F.01U.012.991 | A4 | 2008.06 Bosch Sicherheitssysteme GmbH...
  • Seite 7 FLM-420-O2-W FMX-IFB55-S Bosch Sicherheitssysteme GmbH F.01U.012.991 | A4 | 2008.06...
  • Seite 8 Proud může být přiváděn ke spotřebičům buď samostatně pro každý výstup přes sít’ LSN, nebo externě. Modul typu FLM-420-O2-W k upevnění na stěnu může být připevněn zápustnou montáží ve standardních přístro- jových krabicích podle EN 60670; nebo povrchovou montáží v boxu rozhraní FMX-IFB55-S (viz Obrázek 7 až...
  • Seite 9 LSN, eller eksternt. FLM-420-O2-W udgangsmodul for Vægmontage kan monteres forsænket i standard dåse ifølge EN 60670; eller den kan monteres på en FMX-IFB55-S interfaceboks (se Illustration 7 til Illustration 8, Side 7).
  • Seite 10 Verbraucher kann, individuell für jeden Ausgang, über LSN oder extern erfolgen. Die Wandmontageversion FLM-420-O2-W kann unter Putz in Standardgerätedosen nach EN 60670 oder auf Putz in die Kopplerdose FMX-IFB55-S eingebaut werden (siehe Bild 7 - Bild 8, Seite 7).
  • Seite 11 Power can be supplied to consumers either separately for each output, via LSN, or externally. The FLM-420-O2-W type wall-mount can be flush mounted in standard device boxes in accordance with EN 60670; alternatively, it can be surface mounted in the FMX-IFB55-S interface box (see Figure 7 to Figure 8, page 7).
  • Seite 12 | Módulo interfaz de salidas montaje en superficie FLM-420-O2-W | Guía de instalación NOTA! ¡La instalación la debe realizar exclusivamente personal autorizado y especializado. ADVERTENCIA! ¡Componentes cargados y cables desnudos! Riesgo de descargas eléctricas. El sistema debe estar desconectado de la corriente durante el proceso de instalación.
  • Seite 13 LSN, soit de manière externe. Le module FLM-420-O2-W pour fixation au mur peut être encastré dans des boîtiers standard conformément à la norme EN 60670 ou monté en surface à l'aide du boîtier d'interface FMX-IFB55-S (voir Fig. 7 à Fig. 8, page 7).
  • Seite 14 LSN-a, ili izvana. Tip FLM-420-O2-W za nadžbuknu montažu može se ugraditi u standardne razvodne kutije u skladu sa smjernicama EN 60670; alternativno se može montirati nadžbukno u FMX-IFB55-S kutiju za sučelje (pogledajte Slika 7 do Slika 8, Stranica 7).
  • Seite 15 A fogyasztók áramellátása a két kimeneten külön, LSN-en keresztül vagy kívülről is megoldható. A FLM-420-O2-W típusú, falra szerelhető egység süllyesztve is szerelhető, az EN 60670 szabványnak megfelelő normál eszközházba; emellett felületre is szerelhető az FMX-IFB55-S csatolóberendezés segítségével (lásd Ábra 7 - Ábra 8, Oldal 7).
  • Seite 16 LSN o esternamente. Il montaggio a muro di tipo FLM-420-O2-W può essere ad incasso nelle scatole dei dispositivi standard in conformità alla normatica EN 60670; in alternativa, può essere di tipo superficiale nella scatola di interfaccia FMX-IFB55-S (ved- ere da Immagine 7 a Immagine 8, Pagina 7).
  • Seite 17 LSN-lus en beschermd tegen kortsluiting. Stroom kan apart voor elke uitgang, via LSN of extern aan de verbruikers worden geleverd. Het FLM-420-O2-W-type wandmontage kan worden ingebouwd in standaard apparaatboxen conform EN 60670 en is tevens geschikt voor opbouwmontage in de FMX-IFB55-S-interfacebox (zie Cijfer 7 tot en met Cijfer 8, Pagina 7).
  • Seite 18 Zasilanie może być dostarczane niezależnie dla każdego wyjścia – za pośrednictwem sieci LSN lub zewnętrznie. Model FLM-420-O2-W do montażu ściennego można instalować podtynkowo w standardowej obudowie, zgodnie z normą EN 60670, lub powierzchniowo w obudowie interfejsu FMX-IFB55-S (patrz Illustracja 7 do Illustracja 8, Strona 7).
  • Seite 19 A energia pode ser fornecida via loop LSN ou de forma externa, separada- mente para cada saída. O módulo interface de saídas FLM-420-O2-W de montagem de superfície pode ser montado embutido em caixas de dispositivos standard, de acordo com a norma EN 60670; como alternativa, é possível a montagem saliente na caixa de interface FMX-IFB55-S (ver Figura 7 a Figura 8, página 7).
  • Seite 20 Alimentarea poate fi furnizată către consumatori fie separat pentru fiecare ieşire, prin LSN, fie extern. Tipul FLM-420-O2-W cu montare pe perete poate fi montat încastrat în cutii pentru dispozitive standard, conform EN 60670; alternativ, poate fi montat pe suprafeţe, în cutia de interfaţă FMX-IFB55-S (vezi Imagine 7 - Imagine 8, Pagină...
  • Seite 21 защищены от короткого замыкания. Питание подается потребителям либо отдельно для каждого выхода, через LSN, либо внешне. Настенный крепеж типа FLM-420-O2-W встраивается в стандартные корпуса устройств в соответствии с EN 60670; аналогично, его можно установить на поверхность корпуса интерфейсного блока FMX-IFB55-S (см.
  • Seite 22 Napajanje porabnikov je lahko za vsak izhod posebej, prek LSN, ali je zunanje. Vrsta stenske namestitve modula FLM-420-O2-W je lahko postavljena ravno v standardnih ohišjih naprave v skladu s standardom EN 60670 oziroma je lahko postavljena površinsko v ohišju vmesnika FMX-IFB55-S (oglejte si Prikaz 7 do Prikaz 8, Stran 7).
  • Seite 23 Tüketicilere enerji her ç k ş için ayr olarak, LSN üzerinden ya da harici olarak sağlanabilir. FLM-420-O2-W duvara monteli tip EN 60670 standard na uygun standart cihaz kutular na gömme olarak monte edilebilir; alternatif olarak FMX-IFB55-S arabirim kutusunda, yüzeye monte edilebilir (bkz. Şekil 7 - Şekil 8, Sayfa 7).
  • Seite 24 Bosch Sicherheitssysteme GmbH Robert-Koch-Straße 100 D-85521 Ottobrunn Germany Telefon (089) 6290-0 (089) 6290-1020 www.bosch-securitysystems.com © Bosch Sicherheitssysteme GmbH, 2006...
