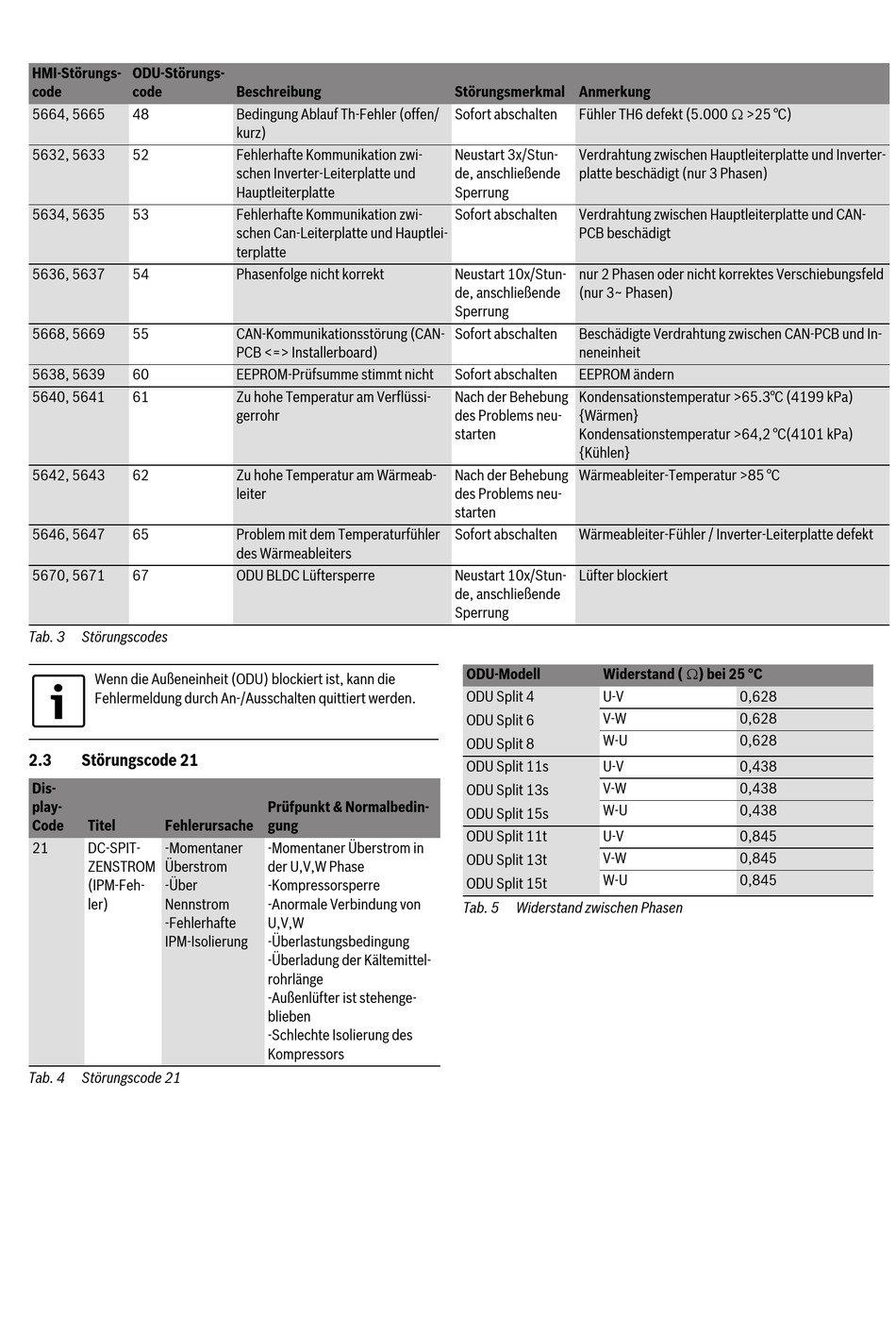

Störungscode 21 - Bosch ODU Split 2 Servicehandbuch

HMI-Störungs- ODU-Störungs-
code code
5664, 5665 48
5632, 5633 52
5634, 5635 53
5636, 5637 54
5668, 5669 55
5638, 5639 60
5640, 5641 61
5642, 5643 62
5646, 5647 65
5670, 5671 67
Tab. 3 Störungscodes
Wenn die Außeneinheit (ODU) blockiert ist, kann die
Fehlermeldung durch An-/Ausschalten quittiert werden.
2.3 Störungscode 21
Dis-
play-
Code Titel Fehlerursache
21 DC-SPIT- -Momentaner
ZENSTROM Überstrom
(IPM-Feh- -Über
ler) Nennstrom
-Fehlerhafte
IPM-Isolierung
Tab. 4 Störungscode 21
Beschreibung
Bedingung Ablauf Th-Fehler (offen/
kurz)
Fehlerhafte Kommunikation zwi-
schen Inverter-Leiterplatte und
Hauptleiterplatte
Fehlerhafte Kommunikation zwi-
schen Can-Leiterplatte und Hauptlei-
terplatte
Phasenfolge nicht korrekt
CAN-Kommunikationsstörung (CAN-
PCB <=> Installerboard)
EEPROM-Prüfsumme stimmt nicht
Zu hohe Temperatur am Verflüssi-
gerrohr
Zu hohe Temperatur am Wärmeab-
leiter
Problem mit dem Temperaturfühler
des Wärmeableiters
ODU BLDC Lüftersperre
Prüfpunkt & Normalbedin-
gung
-Momentaner Überstrom in
der U,V,W Phase
-Kompressorsperre
-Anormale Verbindung von
U,V,W
-Überlastungsbedingung
-Überladung der Kältemittel-
rohrlänge
-Außenlüfter ist stehenge-
blieben
-Schlechte Isolierung des
Kompressors
Störungsmerkmal Anmerkung
Sofort abschalten Fühler TH6 defekt (5.000 >25 °C)
Neustart 3x/Stun- Verdrahtung zwischen Hauptleiterplatte und Inverter-
de, anschließende platte beschädigt (nur 3 Phasen)
Sperrung
Sofort abschalten Verdrahtung zwischen Hauptleiterplatte und CAN-
PCB beschädigt
Neustart 10x/Stun- nur 2 Phasen oder nicht korrektes Verschiebungsfeld
de, anschließende (nur 3~ Phasen)
Sperrung
Sofort abschalten Beschädigte Verdrahtung zwischen CAN-PCB und In-
neneinheit
Sofort abschalten EEPROM ändern
Nach der Behebung Kondensationstemperatur >65.3°C (4199 kPa)
des Problems neu- {Wärmen}
starten Kondensationstemperatur >64,2 °C(4101 kPa)
{Kühlen}
Nach der Behebung Wärmeableiter-Temperatur >85 °C
des Problems neu-
starten
Sofort abschalten Wärmeableiter-Fühler / Inverter-Leiterplatte defekt
Neustart 10x/Stun- Lüfter blockiert
de, anschließende
Sperrung
ODU-Modell Widerstand () bei 25 °C
ODU Split 4 U-V
V-W
ODU Split 6
W-U
ODU Split 8
ODU Split 11s U-V
V-W
ODU Split 13s
W-U
ODU Split 15s
ODU Split 11t U-V
V-W
ODU Split 13t
W-U
ODU Split 15t
Tab. 5 Widerstand zwischen Phasen
0,628
0,628
0,628
0,438
0,438
0,438
0,845
0,845
0,845
