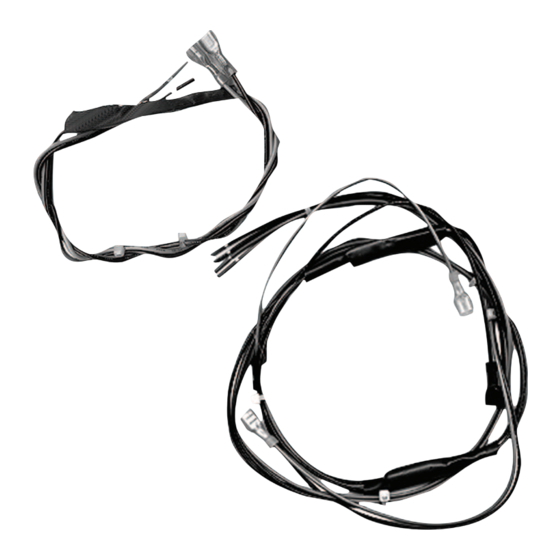

- Seite 1 Dual Battery Harnesses D122L/D122 Installationsanleitung...
- Seite 3 (rote) Draht wird an der Klemme BATTERIE POSITIV angeschlossen. D122L Doppel-Batteriekabelsatz mit langen Kabeln Verwenden Sie den D122L Kabelsatz für den Anschluss einer Zentrale an Batterien, die sich in einem separaten Gehäuse befinden. Verwenden Sie die mit der Zentrale mitgelieferte Batteriezuleitung nicht mit dem D122L Kabelsatz.
- Seite 4 | Einführung Dual Battery Harnesses 3 P1 des D122 oder D122L (rot) 8 P5 des D122L (rot) 4 P2 des D122 oder D122L (schwarz) 9 P6 des D122L (schwarz) 5 Trennschalter 2019.06 | 04 | F.01U.368.490 Installationsanleitung Bosch Security Systems, Inc.
-
Seite 5: Installation
Abbildung 2.1: Klemmenadapter für die Verbindung mit der D1218 Batterie 1 Flachstecker zum Aufschieben 2 Klemmenadapter D122L Doppel-Batteriekabelsatz Hinweis! Verwenden Sie die mit der Zentrale mitgelieferte Batteriezuleitung nicht mit den D122L Kabelsatz. Bosch Security Systems, Inc. Installationsanleitung 2019.06 | 04 | F.01U.368.490... - Seite 6 | Installation Dual Battery Harnesses Abbildung 2.2: Verdrahtung einer Zentrale der B- oder G-Series mit Batterien in einem separaten Gehäuse mit dem D122L Kabelsatz 1 D122L-P2 negativer Pol (schwarzer 7 D122L-P5 positiver Pol (roter Draht) Draht) an positive Klemme auf Batterie A...
- Seite 7 Die B-Series Zentrale wird mit oder ohne Abdeckung geliefert. Jede Version ist identisch verdrahtet. Schließen Sie die verzweigten Klemmen (D122L-P1 und D122L-P2) am D122L an den Klemmen der Zentrale an. Verbinden Sie die Flachstecker zum Aufschieben des D122L Kabelsatzes (D122L-P3 und D122L-P4) mit den Klemmen auf Batterie A.
- Seite 8 Verbinden Sie die Flachstecker zum Aufschieben des Batteriekabelsatzes (P3 und P4) mit den Klemmen auf Batterie B. Beachten Sie dabei die Polarität. Der Trennschalter im D122 Kabelsatz schützt nun den Schaltkreis für Batterie B. 2019.06 | 04 | F.01U.368.490 Installationsanleitung Bosch Security Systems, Inc.
-
Seite 9: Technische Daten
Dual Battery Harnesses Technische Daten | de Technische Daten Mechanische Daten Kabelsatzlänge – D122: 457 mm – D122L 1.168 mm Bosch Security Systems, Inc. Installationsanleitung 2019.06 | 04 | F.01U.368.490... - Seite 10 | Technische Daten Dual Battery Harnesses 2019.06 | 04 | F.01U.368.490 Installationsanleitung Bosch Security Systems, Inc.
- Seite 12 Bosch Security Systems, Inc. Bosch Sicherheitssysteme GmbH 130 Perinton Parkway Robert-Bosch-Ring 5 Fairport, NY 14450 85630 Grasbrunn Germany www.boschsecurity.com © Bosch Security Systems, Inc., 2019...
